| Номер в госреестре | 98886-26 |
| Наименование СИ | Анализаторы цепей векторные |
| Обозначение типа СИ | С1220 |
| Изготовитель | Общество с ограниченной ответственностью «ПЛАНАР» |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы цепей векторные С1220 (далее - анализаторы) предназначены для измерений комплексных коэффициентов передачи и отражения (элементов матрицы рассеяния) многополюсников в прямоугольных волноводах.
Конструктивно анализаторы выполнены в моноблочном исполнении и работают под управлением внешнего персонального компьютера (ПК) с операционной системой Windows или Linux, на котором установлено программное обеспечение (ПО), указанное в таблице 1. ПО производит обработку информации и вывод результатов измерения. Для связи с персональным компьютером используется интерфейс USB. Анализаторы поддерживают режим дистанционного управления.
Принцип действия анализаторов основан на выделении падающего, прошедшего через исследуемый многополюсник, и отраженного от его входов сигналов, формировании напряжений, пропорциональных этим сигналам, с помощью высокостабильного супергетеродинного приёмника, цифровой обработке и индикации измеряемых величин.
Структурно анализаторы состоят из генераторов испытательного и гетеродинного сигналов, измерительных секций, многоканального приёмника, блока управления с сигнальным процессором и блока питания.
Соединители измерительных портов анализаторов являются коаксиальными. Для работы в волноводном тракте необходимо использовать коаксиально-волноводные переходы ADP (см. рисунок 3) из состава набора калибровочных мер CK. Наборы СК позволяют работать в стандартизованных прямоугольных волноводах сечений 23x10 (CK1W-23x10-35F-35F с заводскими №№ 4В879, 4В9880), 16x8 (CK1W-16x8-35F-35F с заводскими №№ 4В927, 4В930) и 11x5,5 (CK1W-11x5.5-35F-35F с заводскими №№ 4B929, 4B928).
К средствам измерений данного типа относятся анализаторы цепей векторные С1220 с заводскими №№ 23460006, 23460009, 23460010, 23460011, 23470023, 23470029, 23470032, 23470033, 23470034.
Общий вид анализаторов приведён на рисунке 1.
Место нанесения знака утверждения типа и схема пломбировки от несанкционированного доступа приведены на рисунке 2.
Заводской номер идентифицирующий каждый экземпляр, состоящий из восьми цифр, наносится в виде наклейки на заднюю часть корпуса анализатора. Место нанесения заводского номера приведено на рисунке 2.
Корпус анализаторов изготавливается из алюминиевого сплава, окрашиваемого в синий цвет.
Нанесение знака поверки на средство измерений не предусмотрено.

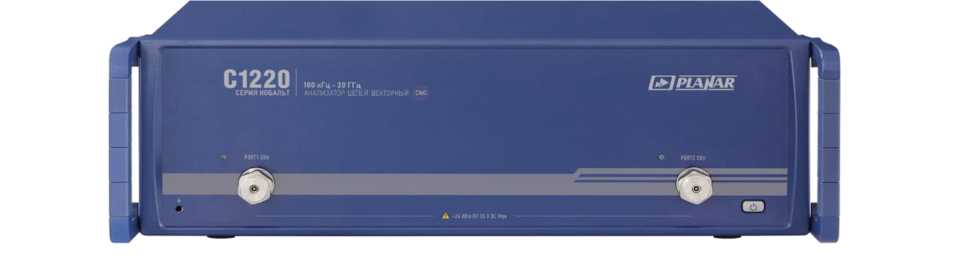

Рисунок 1 - Общий вид C1220

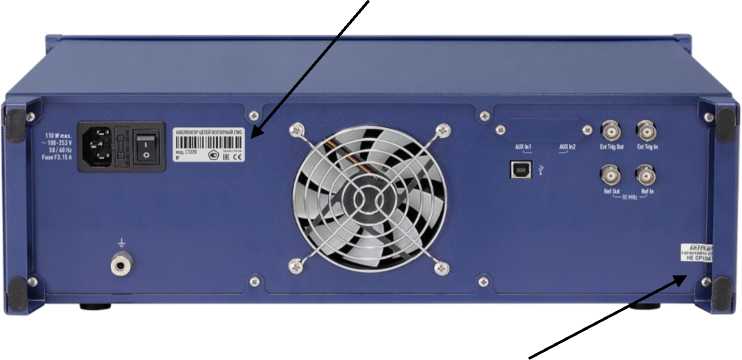

Место нанесения знака утверждения типа и заводского номера
Место пломбировки
Рисунок 2 - Место нанесения знака утверждения типа, заводского номера и схема пломбировки

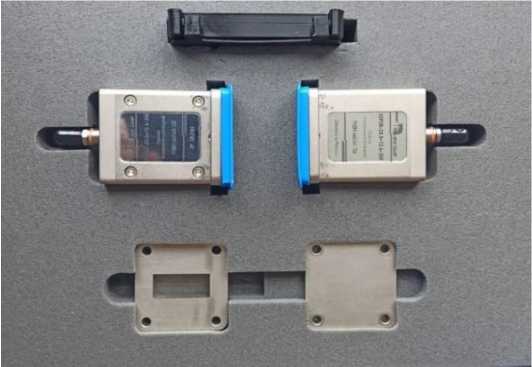

Рисунок 3 - Внешний вид набора мер CK1W
Анализаторы работают под управлением внешнего персонального компьютера с установленным программным обеспечением S2VNA.
Метрологически значимой частью программного обеспечения является файл S2VNA.exe.
Влияние программного обеспечения не приводит к выходу метрологических характеристик анализаторов за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | S2VNA |
| Номер версии (идентификационный номер) ПО | не ниже 21.0.0 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот для сечений прямоугольного волновода, ГГ ц 23x10 16x8 11x5,5 | от 8,15 до 12,05 от 12,05 до 17,44 от 17,44 до 20,00 |
| Пределы допускаемой относительной погрешности установки частоты выходного сигнала | А 10 6 |
| Диапазон установки уровня выходной мощности, дБ (1 мВт) | от -60 до 10 |
| Пределы допускаемой относительной погрешности установки уровня выходной мощности, дБ | ±1,5 |
| Уровень собственного шума приёмников, дБ (1 мВт)/Гц, не более | -133 |
| Диапазон измерений модуля коэффициента отражения |Sii|, отн.ед. | от 0 до 1 |
| Пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения Д|Su|, отн. ед.1) | ±[0,008 + 0,017-| SiiI + 0,013-| Sii|2] |
| Диапазон измерений фазы коэффициента отражения, градус | от -180 до +180 |
| Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения в диапазоне значений модуля коэффициента отражения от 0,018 до 1,000, градус | ±[1,0 + (180/л) • arcsin(A| Sii|/| S7|)] |
| Диапазон измерений модуля коэффициента передачи ISjil, дБ | от -70 до 0 |
Продолжение таблицы 2
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи из-за трекинга передачи T, дБ | ±0,10 |
| Нелинейность приемников L, дБ | ±0,15 |
| Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи Д|Sji|, дБ от 0 до 10 дБ включ. св. 10 до 70 дБ | ± T ±( T+L) |
| Диапазон измерений фазы коэффициента передачи, градус | от -180 до 180 |
| Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус | ±[0,5 + (180/%) • arcsin(A|5д-|/8,6) |
| Примечания: 1) Пределы погрешности измерений модуля коэффициента отражения нормированы для двухполюсников или четырехполюсников с бесконечным ослаблением. 2) При изменении температуры не более чем ±1 оС после калибровки. 3) Пределы погрешности измерений коэффициента передачи нормированы при выходной мощности 0 дБ (1 мВт) и полосе фильтра промежуточной частоты 10 Гц. | |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Сечения прямоугольного волновода, мм | 23x10, 16x8, 11x5,5 |
| Количество измерительных портов | 2 |
| Время установления рабочего режима, мин, не более | 40 |
| Время непрерывной работы, ч, не менее | 16 |
| Напряжение питания от сети переменного тока, В | от 198 до 242 |
| Частота сети переменного тока, Гц | от 49,5 до 50,5 |
| Потребляемая мощность, ВА, не более | 110 |
| Габаритные размеры, мм, не более: длина ширина высота | 430 440 140 |
| Масса, кг, не более | 14,0 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +25 °С, %, не более - атмосферное давление, кПа | от +15 до +30 80 от 84,0 до 106,7 |
наносится на заднюю часть корпуса анализаторов и на титульный лист руководства по эксплуатации (в верхней части листа).
Таблица 4 - Комплект поставки
| Наименование | Обозначение | Количество, шт./экз. |
| Анализатор цепей векторный | С1220 | 9 |
| Наборы мер CK | CK1W-23x10-35F-35F и/или | 2 |
| CK1W-16x8-35F-35F и/или | 2 | |
| CK1W-11x5.5-35F-35F | 2 | |
| Кабель СВЧ | 9 | |
| Кабель USB | 9 | |
| Кабель питания | 9 | |
| Программное обеспечение | 9 | |
| Формуляр | ФО 6687-125-21477812-2015 | 9 |
| Руководство по эксплуатации | РЭ 26.51.43-189-21477812-2023 | 1 |
приведены в разделе 4 «Порядок работы» документа РЭ 26.51.43-189-21477812-2023 «Анализаторы цепей векторные. Руководство по эксплуатации».
Приказ Росстандарта № 1796 от 05.08.2024 Об утверждении государственной поверочной схемы для средств измерений комплексного коэффициента отражения и комплексного коэффициента передачи в волноводных трактах в диапазоне частот от 2,14 до 178,4 ГГц.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
МИ 3411-2013 Анализаторы цепей векторные. Методика определения метрологических характеристик.
