| Номер в госреестре | 98880-26 |
| Наименование СИ | Ключи моментные электронные |
| Обозначение типа СИ | NTE |
| Изготовитель | Общество с ограниченной ответственностью «Норгау Руссланд» |
| Год регистрации | 2026 |
| Срок свидетельства | 06.07.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Ключи моментные электронные NTE (далее - ключи) предназначены для воспроизведения заданного крутящего момента силы при нормированной затяжке резьбовых соединений с правой и левой резьбой.
Принцип действия ключей основан на измерении напряжения, возникающего в измерительной диагонали моста тензорезисторного датчика крутящего момента силы, установленного в корпусе, при приложении крутящего момента силы. Под действием крутящего момента силы изменяется напряжение на выходе датчика крутящего момента силы, которое поступает в микроконтроллер, где происходит его преобразование в значение крутящего момента силы.
Конструктивно ключи состоят из корпуса с дисплеем для индикации показаний, панели управления с функциональными клавишами, рукоятки, механизма трещотки с присоединительным квадратом или присоединительного элемента (внутреннего прямоугольника).
Ключи выпускаются в следующих модификациях: NTE11-030RI, NTE11-030RIB, NTE12-060RI, NTE12-060RIB, NTE12-135RI, NTE12-135RIB, NTE13-135RI, NTE13-135RIB, NTE13-200RI, NTE13-200RIB, NTE13-340RI, NTE13-340RIB, NTE11-030RR, NTE11-030RRB, NTE12-030RR, NTE12-030RRB, NTE12-060RR, NTE12-060RRB, NTE12-085RR, NTE12-085RRB, NTE12-135RR, NTE12-135RRB, NTE13-135RR, NTE13-135RRB, NTE13-200RR, NTE13-200RRB, NTE13-340RR, NTE13-340RRB, NTE14-500RR, NTE14-500RRB, NTE14-850RR, NTE14-850RRB, NTE15-100RR, NTE15-100RRB, NTE15-120RR, NTE15-120RRB, NTE15-150RR, NTE15-150RRB, NTE15-200RR, NTE15-200RRB, NTE21-006RRB, NTE21-012RRB, NTE21-020RRB, NTE21-021RIB, NTE21-030RIB, NTE22-060RIB, NTE22-085RIB, NTE22-135RIB, NTE23-135RIB, NTE23-200RIB, NTE23-340RIB, NTE23-500RIB.
Выпускаемые модификации ключей отличаются значениями метрологических характеристик, ценой деления шкалы, габаритных размеров, массы, а также типом и размерами присоединительного элемента.
Модификации ключей имеют обозначение: NTEX-YZB, где NTEX - обозначение ключей по каталогу изготовителя (цифровой индекс X соответствует конкретной модификации; индекс может отсутствовать), Y - цифровой индекс, соответствующий определённому максимальному значению крутящего момента силы, Z - буквенный индекс, обозначающий тип присоединительного элемента (RR - присоединительный квадрат, RI - внутренний присоединительный прямоугольник), B - буквенный индекс, обозначающий дополнительные признаки (коммуникация с внешним персональным компьютером возможна по интерфейсу -BLUETOOTH или WI-FI; индекс может отсутствовать).
Идентификация ключей осуществляется визуальным осмотром корпуса, на котором отображен серийный номер, нанесенный методом гравировки в виде цифрового обозначения, а также информация о модификации и товарный знак производителя.
Цветовое исполнение ключей может меняться по требованию заказчика или по решению изготовителя.
Пломбирование ключей не предусмотрено, ограничение от несанкционированного доступа обеспечивается конструкцией, которая может быть вскрыта только при помощи специального инструмента.
Нанесение знака поверки на ключи не предусмотрено.
Общий вид ключей представлен на рисунках 1 - 6.
Общий вид идентификационной информации представлен на рисунке 7.
Место нанесения серийного номера представлено на рисунке 8.

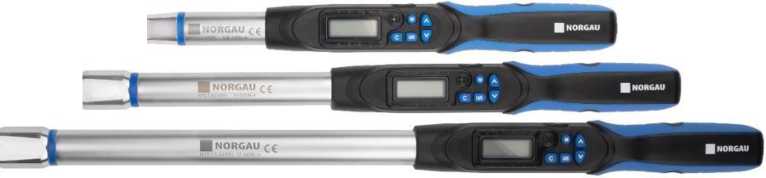

Рисунок 1 - Общий вид ключей моментных электронных NTE, мод. NTE11-030RI/RIB, NTE12-060RI/RIB, NTE12-135RI/RIB, NTE13-135RI/RIB, NTE13-200RI/RIB, NTE13-340RI/RIB.

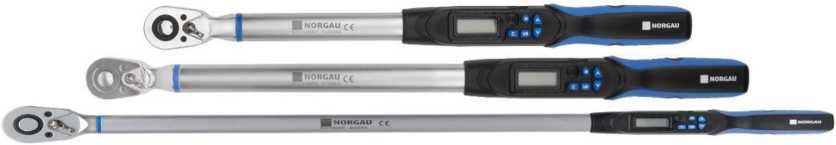

Рисунок 2 - Общий вид ключей моментных электронных NTE, мод. NTE11-030RR/RRB, NTE12-030RR/RRB, NTE12-060RR/RRB, NTE12-085RR/RRB, NTE12-135RR/RRB, NTE13-135RR/RRB.

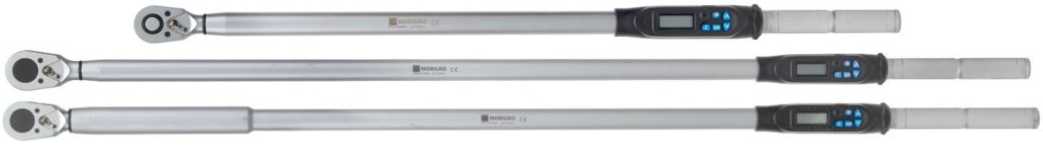

Рисунок 3 - Общий вид ключей моментных электронных NTE, мод. NTE13-200RR/RRB, NTE13-340RR/RRB, NTE14-500RR/RRB.
Рисунок 4 - Общий вид ключей моментных электронных NTE, мод. NTE14-850RR/RRB, NTE15-100RR/RRB, NTE15-120RR/RRB, NTE15-150RR/RRB, NTE15-200RR/RRB.
Рисунок 5 - Общий вид ключей моментных электронных NTE, мод. NTE21-006RRB, NTE21-012RRB, NTE21-020RRB.

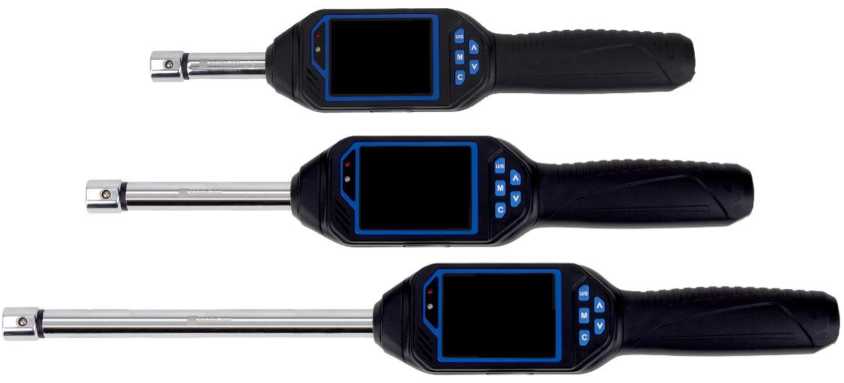

Рисунок 6 - Общий вид ключей моментных электронных NTE, мод. NTE21-021RIB, NTE21-030RIB, NTE22-060RIB, NTE22-085RIB, NTE22-135RIB, NTE23-135RIB, NTE23-200RIB, NTE23-340RIB, NTE23-500RIB.
NTE11-030RR 0048 1.5-30N.m
Рисунок 7 - Общий вид идентификационной информации

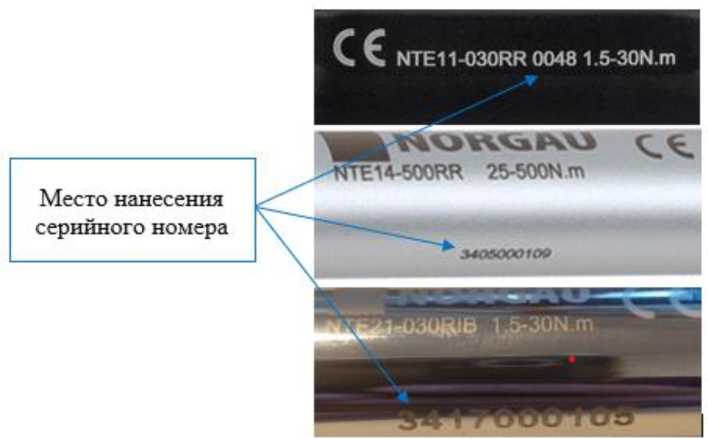

Рисунок 8 - Место нанесения серийного номера
Ключи имеют встроенное метрологически значимое программное обеспечение (далее -ПО), которое устанавливается в энергонезависимую память ключей при их производстве. Изменение ПО не предусмотрено.
ПО служит для управления функциональными возможностями ключа, обеспечивает установку значений крутящего момента силы, обработке и отображению измерительной информации.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Конструкция ключей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Идентификационные данные ПО - отсутствуют.
Таблица 1 - Метрологические характеристики
| Модификация | Диапазон показаний крутящего момента силы, Н^м | Диапазон воспроизведения крутящего момента силы, Н^м | Пределы допускаемой относительной погрешности воспроизведения крутящего момента силы по/против часовой стрелки, % | Цена деления шкалы, Н^м |
| NTE11-030RI | от 1,5 до 30 | от 6 до 30 | ±1/±2 | 0,01 |
| NTE11-030RIB | от 1,5 до 30 | от 6 до 30 | ±1/±2 | 0,01 |
| NTE12-060RI | от 3 до 60 | от 12 до 60 | ±1/±2 | 0,1 |
| NTE12-060RIB | от 3 до 60 | от 12 до 60 | ±1/±2 | 0,1 |
| NTE12-135RI | от 6,8 до 135 | от 27 до 135 | ±1/±2 | 0,1 |
| NTE12-135RIB | от 6,8 до 135 | от 27 до 135 | ±1/±2 | 0,1 |
| NTE13-135RI | от 6,8 до 135 | от 27 до 135 | ±1/±2 | 0,1 |
| NTE13-135RIB | от 6,8 до 135 | от 27 до 135 | ±1/±2 | 0,1 |
| NTE13-200RI | от 10 до 200 | от 40 до 200 | ±1/±2 | 0,1 |
| NTE13-200RIB | от 10 до 200 | от 40 до 200 | ±1/±2 | 0,1 |
| NTE13-340RI | от 17 до 340 | от 68 до 340 | ±1/±2 | 0,1 |
| NTE13-340RIB | от 17 до 340 | от 68 до 340 | ±1/±2 | 0,1 |
| NTE11-030RR | от 1,5 до 30 | от 6 до 30 | ±3/±3,5 | 0,01 |
| NTE11-030RRB | от 1,5 до 30 | от 6 до 30 | ±3/±3,5 | 0,01 |
| NTE12-030RR | от 1,5 до 30 | от 6 до 30 | ±3/±3,5 | 0,01 |
| NTE12-030RRB | от 1,5 до 30 | от 6 до 30 | ±3/±3,5 | 0,01 |
| NTE12-060RR | от 3 до 60 | от 12 до 60 | ±3/±3,5 | 0,01 |
| NTE12-060RRB | от 3 до 60 | от 12 до 60 | ±3/±3,5 | 0,01 |
| NTE12-085RR | от 4,2 до 85 | от 17 до 85 | ±3/±3,5 | 0,1 |
| NTE12-085RRB | от 4,2 до 85 | от 17 до 85 | ±3/±3,5 | 0,1 |
| NTE12-135RR | от 6,8 до 135 | от 27 до 135 | ±3/±3,5 | 0,1 |
| NTE12-135RRB | от 6,8 до 135 | от 27 до 135 | ±3/±3,5 | 0,1 |
| NTE13-135RR | от 6,8 до 135 | от 27 до 135 | ±3/±3,5 | 0,1 |
| NTE13-135RRB | от 6,8 до 135 | от 27 до 135 | ±3/±3,5 | 0,1 |
| NTE13-200RR | от 10 до 200 | от 40 до 200 | ±3/±3,5 | 0,1 |
| NTE13-200RRB | от 10 до 200 | от 40 до 200 | ±3/±3,5 | 0,1 |
| NTE13-340RR | от 17 до 340 | от 68 до 340 | ±3/±3,5 | 0,1 |
| Модификация | Диапазон показаний крутящего момента силы, Н^м | Диапазон воспроизведения крутящего момента силы, Н^м | Пределы допускаемой относительной погрешности воспроизведения крутящего момента силы по/против часовой стрелки, % | Цена деления шкалы, Н^м |
| NTE13-340RRB | от 17 до 340 | от 68 до 340 | ±3/±3,5 | 0,1 |
| NTE14-500RR | от 25 до 500 | от 100 до 500 | ±3/±3,5 | 0,1 |
| NTE14-500RRB | от 25 до 500 | от 100 до 500 | ±3/±3,5 | 0,1 |
| NTE14-850RR | от 42,5 до 850 | от 170 до 850 | ±3/±3,5 | 0,1 |
| NTE14-850RRB | от 42,5 до 850 | от 170 до 850 | ±3/±3,5 | 0,1 |
| NTE15-100RR | от 50 до 1000 | от 200 до 1000 | ±3/±3,5 | 1 |
| NTE15-100RRB | от 50 до 1000 | от 200 до 1000 | ±3/±3,5 | 1 |
| NTE15-120RR | от 60 до 1200 | от 240 до 1200 | ±3/±3,5 | 1 |
| NTE15-120RRB | от 60 до 1200 | от 240 до 1200 | ±3/±3,5 | 1 |
| NTE15-150RR | от 75 до 1500 | от 300 до 1500 | ±3/±3,5 | 1 |
| NTE15-150RRB | от 75 до 1500 | от 300 до 1500 | ±3/±3,5 | 1 |
| NTE15-200RR | от 100 до 2000 | от 400 до 2000 | ±3/±3,5 | 1 |
| NTE15-200RRB | от 100 до 2000 | от 400 до 2000 | ±3/±3,5 | 1 |
| NTE21-006RRB | от 0,3 до 6 | от 1,2 до 6 | ±1/±2 | 0,001 |
| NTE21-012RRB | от 0,6 до 12 | от 2,4 до 12 | ±1/±2 | 0,01 |
| NTE21-020RRB | от 1 до 20 | от 4 до 20 | ±1/±2 | 0,01 |
| NTE21-021RIB | от 2 до 20 | от 4 до 20 | ±1/±2 | 0,01 |
| NTE21-030RIB | от 3 до 30 | от 6 до 30 | ±1/±2 | 0,01 |
| NTE22-060RIB | от 6 до 60 | от 12 до 60 | ±1/±2 | 0,1 |
| NTE22-085RIB | от 8,5 до 85 | от 17 до 85 | ±1/±2 | 0,1 |
| NTE22-135RIB | от 13,5 до 135 | от 27 до 135 | ±1/±2 | 0,1 |
| NTE23-135RIB | от 13,5 до 135 | от 27 до 135 | ±1/±2 | 0,1 |
| NTE23-200RIB | от 20 до 200 | от 40 до 200 | ±1/±2 | 0,1 |
| NTE23-340RIB | от 34 до 340 | от 68 до 340 | ±1/±2 | 0,1 |
| NTE23-500RIB | от 50 до 500 | от 100 до 500 | ±1/±2 | 0,1 |
Таблица 2 - Технические характеристики
| Модификация | Размер присоединительных элементов, мм | Габаритная длина, мм, не более | Масса, кг, не более |
| NTE11-030RI | 9 х 121» | 450 | 1 |
| NTE11-030RIB | 9 х 121» | 450 | 1 |
| NTE12-060RI | 9 х 121» | 500 | 1,2 |
| NTE12-060RIB | 9 х 121» | 500 | 1,2 |
| NTE12-135RI | 9 х 121» | 550 | 1,4 |
| NTE12-135RIB | 9 х 121» | 550 | 1,4 |
| NTE13-135RI | 14 х 181) | 550 | 1,4 |
| NTE13-135RIB | 14 х 181) | 550 | 1,4 |
| Модификация | Размер присоединительных элементов, мм | Габаритная длина, мм, не более | Масса, кг, не более |
| NTE13-200RI | 14 х 181) | 650 | 1,8 |
| NTE13-200RIB | 14 х 181) | 650 | 1,8 |
| NTE13-340RI | 14 х 181) | 750 | 2 |
| NTE13-340RIB | 14 х 181) | 750 | 2 |
| NTE11-030RR | 6,35 х 6,352) | 300 | 0,7 |
| NTE11-030RRB | 6,35 х 6,352) | 300 | 0,7 |
| NTE12-030RR | 9,52 х 9,522) | 300 | 0,7 |
| NTE12-030RRB | 9,52 х 9,522) | 300 | 0,7 |
| NTE12-060RR | 9,52 х 9,522) | 320 | 0,9 |
| NTE12-060RRB | 9,52 х 9,522) | 320 | 0,9 |
| NTE12-085RR | 9,52 х 9,522) | 350 | 1 |
| NTE12-085RRB | 9,52 х 9,522) | 350 | 1 |
| NTE12-135RR | 9,52 х 9,522) | 450 | 1,2 |
| NTE12-135RRB | 9,52 х 9,522) | 450 | 1,2 |
| NTE13-135RR | 12,70 х 12,702) | 450 | 1,5 |
| NTE13-135RRB | 12,70 х 12,702) | 450 | 1,5 |
| NTE13-200RR | 12,70 х 12,702) | 650 | 2 |
| NTE13-200RRB | 12,70 х 12,702) | 650 | 2 |
| NTE13-340RR | 12,70 х 12,702) | 800 | 3 |
| NTE13-340RRB | 12,70 х 12,702) | 800 | 3 |
| NTE14-500RR | 19,05 х 19,052) | 1200 | 4 |
| NTE14-500RRB | 19,05 х 19,052) | 1200 | 4 |
| NTE14-850RR | 19,05 х 19,052) | 1500 | 5 |
| NTE14-850RRB | 19,05 х 19,052) | 1500 | 5 |
| NTE15-100RR | 25,40 х 25,402) | 2000 | 6 |
| NTE15-100RRB | 25,40 х 25,402) | 2000 | 6 |
| NTE15-120RR | 25,40 х 25,402) | 2000 | 9,5 |
| NTE15-120RRB | 25,40 х 25,402) | 2000 | 9,5 |
| NTE15-150RR | 25,40 х 25,402) | 2000 | 9,5 |
| NTE15-150RRB | 25,40 х 25,40м | 2000 | 9,5 |
| NTE15-200RR | 25,40 х 25,402) | 2000 | 9,5 |
| Модификация | Размер присоединительных элементов, мм | Габаритная длина, мм, не более | Масса, кг, не более |
| NTE15-200RRB | 25,40 х 25,402) | 2000 | 9,5 |
| NTE21-006RRB | 6,35 х 6,352) | 350 | 0,8 |
| NTE21-012RRB | 6,35 х 6,352) | 350 | 0,8 |
| NTE21-020RRB | 6,35 х 6,352) | 350 | 0,8 |
| NTE21-021RIB | 9 х 121) | 400 | 1,7 |
| NTE21-030RIB | 9 х 121) | 400 | 1,7 |
| NTE22-060RIB | 9 х 121) | 450 | 2 |
| NTE22-085RIB | 9 х 121) | 550 | 3 |
| NTE22-135RIB | 9 х 121) | 550 | 3 |
| NTE23-135RIB | 9 х 121) | 550 | 3 |
| NTE23-200RIB | 14 х 181) | 650 | 4 |
| NTE23-340RIB | 14 х 181) | 750 | 4 |
| NTE23-500RIB | 14 х 181) | 900 | 5 |
| 1) - размер внутреннего присоединительного прямоугольника 2) - размер присоединительного квадрата | |||
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха, %, не более | от -10 до +60 80 |
Таблица 4 - Показатели надёжности
| Наименование характеристики | Значение |
| Наработка на отказ, циклов, не менее | 10000 |
| Срок службы, лет | 10 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Ключ моментный электронный NTE | модификация в зависимости от заказа | 1 шт. |
| Паспорт | КМЭ.01.051ПС1) КМЭ.02.051ПС1) КМЭ.021.051ПС1) | 1 экз. |
| Наименование | Обозначение | Количество |
| Руководство по эксплуатации | КМЭ.01.051РЭ1) КМЭ.02.051РЭ1) КМЭ.021.051РЭ1) | 1 экз. |
| Кейс | - | 1 шт. |
| Дополнительные адаптеры | - | по отдельному заказу |
| 1) - в зависимости от модификации | ||
приведены в разделе 7 «Подготовка и порядок работы» руководств по эксплуатации «Ключи моментные электронные NTE. КМЭ.01.051РЭ.», «Ключи моментные электронные NTE. КМЭ.02.051РЭ», «Ключи моментные электронные NTE. КМЭ.021.051РЭ».
Государственная поверочная схема для средств измерений крутящего момента силы, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии № 2152 от «06» сентября 2024 г.
ТУ 25.73.30-006-49360276-2024 «Ключи моментные электронные NTE» Технические условия.
