| Номер в госреестре | 98884-26 |
| Наименование СИ | Машина разрывная |
| Обозначение типа СИ | Olsen |
| Изготовитель | «Tinius Olsen Testing Machine Company» |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

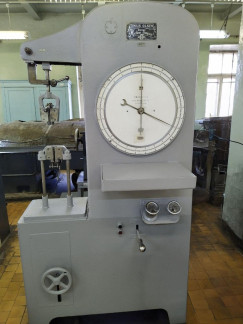

Машина разрывная Olsen (далее - машина) предназначена для измерений силы при испытаниях материалов и изделий на растяжение.
Принцип действия машины заключается в деформировании образцов с помощью нагружающего устройства и одновременном измерении силы, приложенной к образцу. Измерение силы производится путем рычажно-маятникового силоизмерительного механизма с круговой шкалой.
Конструктивно машина состоит из корпуса, в котором смонтирован механизм нагружения гидравлического типа, силоизмерительного механизма рычажно-маятникового типа и двух зажимов для креплений образца.
Корпус машины представляет собой единую конструкцию, внутри которой размещены все основные узлы. Верхний зажим связан с приводом машины, нижний зажим - с силоизмерительным механизмом. Изменение расстояния между захватами осуществляется штурвалом.
Силоизмерительное устройство состоит из рычажно-маятникового механизма с круговой шкалой. При приложении нагрузки к образцу незначительное перемещение неподвижного захвата вызывает перемещение маятника, который перемещает зубчатую рейку, связанную через зубчатое колесо со стрелкой силоизмерительного механизма.
Привод машины гидравлический. Масло из бака насосом подается в рабочий цилиндр машины. Под напором масла рабочий поршень перемещается и перемещает направляющие, связанные с подвижным захватом. Предусмотрен масляный демпфер для предохранения силоизмерительного механизма от удара при разрушении образца.
К средствам измерений данного типа относится машина разрывная Olsen, зав. № 42493-1.
Заводской номер машины в цифровом формате указывается методом штамповки на маркировочной табличке, расположенной на корпусе машины.
Пломбирование машины не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.

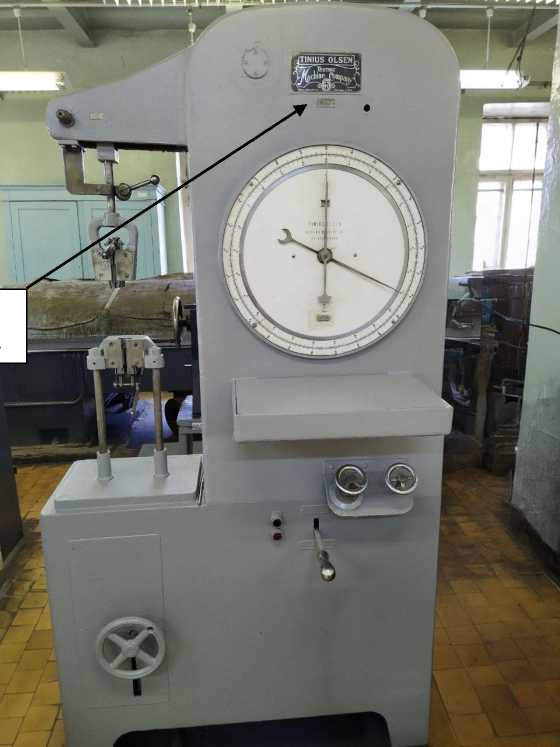

Общий вид машины c обозначением места нанесения заводского номера представлен на рисунке 1.
Место нанесения заводского номера
Рисунок 1 - Общий вид машины с обозначением места нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение характеристики для поддиапазона | |
| I | II | |
| Диапазон измерений силы, Н | от 1000 до 5000 | от 500 до 2500 |
| Пределы допускаемой относительной погрешности измерений силы, % | ±1,0 | |
| Цена деления шкалы, Н | 5,0 | 2,5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение характеристики |
| Максимальная высота рабочего пространства, мм, не менее | 250 |
| Максимальный рабочий ход активного захвата, мм, не менее | 250 |
| Максимальная скорость перемещения активного захвата, (без нагрузки), мм/мин, не более | 27 |
| Параметры электрического питания: - номинальное напряжение питания, В - номинальная частота, Гц | 380 50 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от +15 до +30 80 |
| Габаритные размеры машины, мм, не более: - длина - ширина - высота | 1550 620 2000 |
| Масса, кг, не более | 600 |
наносится на титульный инструкции по эксплуатации типографским способом.
Таблица 3 - Комплектность
| Наименование | Обозначение | Количество |
| Машина разрывная | Olsen | 1 шт. |
| Инструкция по эксплуатации | ИЭ (ПИ) 20-026-039-2026 | 1 экз. |
| Паспорт | ПС 20-40-008-95 | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в разделе 3 «Порядок работы на машине» инструкции по эксплуатации испытательного и лабораторного оборудования. Разрывная машина типа Olsen.
Приказ Федерального агентства по техническому регулированию и метрологии № 2498 от 22 октября 2019 г. «Об утверждении государственной поверочной схемы для средств измерений силы».
