| Номер в госреестре | 98482-26 |
| Наименование СИ | Блоки электронные |
| Обозначение типа СИ | БЭ-61 |
| Изготовитель | Акционерное общество «Вибро-прибор» |
| Год регистрации | 2026 |
| Срок свидетельства | 07.05.2031 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Блоки электронные БЭ-61 (далее - блоки) предназначены для преобразования электрических сигналов напряжения и силы постоянного и переменного тока в унифицированные электрические сигналы постоянного напряжения и постоянного тока.
Принцип действия блоков БЭ-61 основан на преобразовании электрических сигналов постоянного и переменного напряжения и тока, поступающих от любых преобразователей, в заданные значения выходных сигналов с целью измерения вибрационных, тепломеханических и механических параметров контролируемых агрегатов (таких как вибрация, число оборотов, температура, давление и др.).
Блоки содержат функциональный узел УИ (устройство индикации) и следующие функциональные модули:
УПС - устройство преобразования сигнала;
ИЧ - измеритель частоты;
У СД - устройство сбора данных;
У С - устройство сигнализации.
Функциональный узел УИ осуществляет индикацию измеряемых параметров на дисплее блоков и настройку параметров блоков с помощью клавиатуры.
Модуль УПС осуществляет:
- преобразование входных сигналов в требуемые выходные сигналы;
- определение превышения входным сигналом уровней уставок измеряемых параметров;
- установку частот среза полосового фильтра в области низких и высоких частот с заданным числом дискретных значений;
- прием и передачу данных по CAN каналу;
- проверку работоспособности блока в режиме встроенного контроля (ВСК);
- индикацию об исправности блока и самого модуля УПС.
Модуль ИЧ осуществляет преобразование электрических сигналов в диапазоне от 0,2 до 20 В, пропорциональных частотам вращения роторов агрегата, в сигналы управления следящими фильтрами и выдачу сигналов, пропорциональных измеряемому числу оборотов вращения ротора.
Модуль УСД осуществляет обмен информацией с остальными модулями и устройствами блока и индикацию об исправности самого модуля.
Модуль УС осуществляет выдачу обобщенных сигналов предупредительного и опасного уровней измеряемых параметров.
Блоки могут функционировать как в автономном режиме, так и совместно с внешним ПК, с установленным на нем программным обеспечением (ПО): «Конфигуратор», «Вибромониторинг» и «Вибродиагностика».
Блоки выпускаются в различных вариантах исполнения, отличающихся количеством измерительных каналов, наличием или отсутствием дисплея и клавиатуры, номенклатурой функциональных модулей.
Область применения: контроль параметров двигателей, нагнетателей и других вращающихся механизмов в области машиностроения, энергетики, судостроения и атомной промышленности.
Общий вид блоков приведен на рисунке 1.
Заводские номера наносятся в цифровом формате на задней панели блоков методом лазерной гравировки, как показано на рисунке 2.
Место нанесения знака утверждения типа на задней панели блока приведено на рисунке 2.
Знак поверки наносится в раздел «Поверка» паспорта на блок.
Для предотвращения несанкционированного доступа к внутренним частям блока осуществляется пломбировка корпуса голографическими наклейками и пломбировочной мастикой.
Схема пломбировки от несанкционированного доступа и место нанесения знака поверки представлены на рисунке 2.

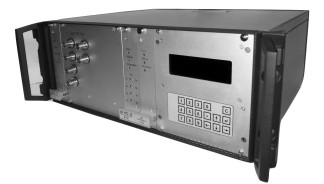

Рисунок 1 - Общий вид блоков электронных БЭ-61
Место нанесения заводского номера и знака утверждения типа
Пломбировочная мастика
ПР. 5 A
(■?) БШимцц гоп ®
Диагностика
СЕТЬ 27В
Голографические наклейки
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места для нанесения знака утверждения типа и заводского номера
Блоки работают под управлением встроенного ПО, которое реализовано аппаратно и является метрологически значимым. Метрологические характеристики блоков нормированы с учетом влияния ПО. ПО заносится в защищенную от записи память микропроцессора приборов предприятием-изготовителем и недоступно для потребителя. ПО разделено на метрологически значимую часть ПО, которая выделена отдельно, и метрологически не значимую часть ПО, что указано в таблице 1.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Метрологически значимая часть ПО | Метрологически не значимая часть ПО | |
| Идентификационное наименование ПО | Микропрограмма БЭ-61 | Микропрограмма БЭ-61 |
| Номер версии (идентификационный номер ПО) | 1.1.2 | Не ниже Х.Х.Х |
| Цифровой идентификатор ПО | - | _ |
Метрологические и технические характеристики приведены в таблицах 2 и 3.
Таблица 2 - метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон преобразований входного сигнала: - напряжение постоянного тока, В - напряжение переменного тока, В - сила постоянного тока, мА - сила переменного тока, мА | от 0 до 25 включ. от 0 до -25 включ. от 0 до 5 включ. от 0 до 25 включ. от 0 до 25 включ. |
| Диапазон изменений выходного сигнала: - напряжение постоянного тока, В - сила постоянного тока, мА | от 0 до 10 включ. от 0 до 20 включ. от 4 до 20 включ |
| Диапазон частот входных сигналов, Гц | от 0,5 до 15000 включ. |
| Пределы допускаемой основной относительной погрешности преобразования, % | ±5 |
| Пределы допускаемой дополнительной относительной погрешности преобразования от изменения напряжения питания, % | ±1 |
| Пределы допускаемой дополнительной относительной погрешности преобразования от изменения температуры окружающего воздуха, % | ±2,5 |
| Пределы допускаемой дополнительной относительной погрешности преобразования от изменения влажности окружающего воздуха, % | ±2,5 |
Таблица 3 - технические характеристики
| Наименование характеристики | Значение |
| Количество каналов преобразования, не более | 56 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В | от 187 до 242 включ. 50 или 60 от 18 до 36 включ. |
| Габаритные размеры, мм, (длинахширинахвысота) | 500х500х500 |
| Масса, кг | 15 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от +18 до +28 до 80 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °С, % | от 0 до +50 до 98 |
| Время непрерывной работы, ч, не менее | 5 000 |
| Средний срок службы, лет | 20 |
| Средняя наработка до отказа, ч | 20 000 |
наносится на блоки способом металлопластики и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Блок электронный БЭ-61 | ЖЯИУ.421411.002 ТУ | 1 шт. |
| Паспорт БЭ-61 | ЖЯИУ.421411.002 ПС | 1 шт. |
| Руководство по эксплуатации | ЖЯИУ.421411.002 РЭ | 1 экз. |
| Методика поверки | - | 1 экз. |
| Компакт диск с ПО | - | 1 шт. 1) |
| Примечание - 1) поставляется по отдельному заказу | ||
приведены в руководстве по эксплуатации ЖЯИУ.421411.002 РЭ в разделе 1 «Устройство и работа».
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»;
Приказ Росстандарта от 28.07.2023 г. № 1520 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 18.08.2023 г. № 1706 «ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц»;
Приказ Росстандарта от 01.10.2018 г. № 2091 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Приказ Росстандарта от 17.03.2022 г. № 668 «ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот от 1-10’1 до 1-106 Гц»;
ЖЯИУ.421411.002 ТУ «Блоки электронные БЭ-61. Технические условия».
