| Номер в госреестре | 98456-26 |
| Наименование СИ | Мультиметры с системой сбора данных и коммутации |
| Обозначение типа СИ | DAQ-79600 |
| Изготовитель | Good Will Instrument Co., Ltd. |
| Год регистрации | 2026 |
| Срок свидетельства | 07.05.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Мультиметры с системой сбора данных и коммутации DAQ-79600 (далее по тексту - мультиметры) предназначены для многоканальных измерений напряжения постоянного и переменного тока, силы постоянного и переменного тока, электрического сопротивления, емкости и частоты.
Принцип работы мультиметров заключается в преобразовании входного аналогового сигнала с помощью АЦП с последующей математической обработкой измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображении результатов на жидкокристаллическом дисплее.
Мультиметры представляют собой многофункциональные электроизмерительные приборы, конструктивно выполненные в виде базового блока с тремя слотами для установки сменных модулей и встроенным цифровым измерителем на 6,5 разрядов. На передней панели мультиметров расположены:
- клавиша включения питания,
- разъем USB для внешнего устройства памяти,
- жидкокристаллический дисплей,
- энкодер,
- функциональные клавиши для выбора режимов измерения,
- клавиши меню конфигурации параметров,
- клавиши выполнения числовых операций.
На задней панели расположены:
- три слота для установки дополнительных модулей измерений и сбора информации,
- разъем GPIB-mini (опция),
- интерфейсные разъемы USB TMC, LAN, Digital I/O,
- сетевой разъем питания.
В мультиметры могут устанавливаться одновременно от одного до трех из предлагаемого ряда модулей сбора данных (опции) DAQ-900, DAQ-901, DAQ-903, DAQ-904, DAQ-907, DAQ-908, DAQ-909. Назначение и основные характеристики модулей представлены в таблице 1.
Таблица 1 - Характеристики модулей сбора данных
| Модификация модуля | Назначение | Характеристики |
| DAQ-900 | 20-канальный универсальный мультиплексор | Сочетание 2- и 4-проводных конфигураций сканирования каналов. Максимальное напряжение коммутации 120 В. |
| DAQ-901 | 20-канальный универсальный мультиплексор + 2 токовых канала | Сочетание 2- и 4-проводных конфигураций каналов. Максимальное напряжение коммутации 300 В. 2 дополнительных канала измерения тока (1A/ на канал), всего 22 канала в модуле. |
| DAQ-903 | 40-канальный модуль несимметричного мультиплексора | 1-проводные входы (низкопотенциальный общий контакт). |
| DAQ-904 | Матричный мультиплексор 4Х8 | Максимальное напряжение сканирования 300В/ ток 1 А. |
| DAQ-907 | Многофункциональ ный модуль | 16-битный цифровой вход/выход. Вход счетчика с полосой 100 кГц. Два аналоговых режима: выходы ±12 В или ±24 В. |
| DAQ-908 | 20-канальный мультиплексор: 20канальный коммутатор/ переключатели общего назначения | Максимальное напряжение сканирования 300В/ ток 1 А. |
| DAQ-909 | 10 канальный (8+2) мультиплексор | Максимальное напряжение сканирования до 600В (постоянное)/до 400 Вскз (переменное), ток 2 А. Сочетание 2- и 4-проводных конфигураций сканирования каналов. 2 дополнительных канала измерения тока (до 2A/ на канал). |
Внешний вид модулей представлен на рисунках 4 - 12.
На рисунке 1 указано место нанесения знака утверждения типа на передней панели мультиметра.
Серийный номер, идентифицирующий каждый экземпляр мультиметра, в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится на корпус при помощи наклейки, размещаемой на задней панели корпуса. Корпус мультиметра позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора. Место нанесения знака поверки представлено на рисунке 1. Места нанесения серийного номера и пломбировки для предотвращения несанкционированного доступа к внутренним частям мультиметра расположены на задней панели и представлены на рисунках 2 и 3.

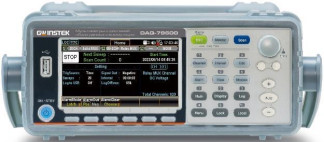

Рисунок 1 - Передняя панель мультиметров с указанием мест нанесения знака утверждения типа (А) и знака поверки (Б)
Рисунок 2 - Задняя панель мультиметров с указанием места нанесения наклейки с серийным номером (В) и мест пломбировки от несанкционированного доступа (Г)
Рисунок 3 - Задняя панель мультиметров с указанием места нанесения наклейки с серийным номером (В), мест пломбировки от несанкционированного доступа (Г) и опцией GPIB (Д)
Рисунок 4 - Верхняя панель модуля DAQ-900
Рисунок 5 - Верхняя панель модуля DAQ-901
Рисунок 6 - Верхняя панель модуля DAQ-903
Рисунок 7 - Верхняя панель модуля DAQ-904
Рисунок 8 - Верхняя панель модуля DAQ-907
Рисунок 9 - Верхняя панель модуля DAQ-908
Рисунок 10 - Верхняя панель модуля DAQ-909
Е
Рисунок 11 - Нижняя панель сменных модулей DAQ-90X с указанием места нанесения наклейки с серийным номером (Е)
Рисунок 12 - Передняя панель модулей
Цвет корпуса мультиметров и модулей может отличаться от представленного на рисунках.
Мультиметры работают под управлением встроенного программного обеспечения (ПО), которое проводит обработку информации, выполняет ряд вычислительных функций и обеспечивает различные варианты отображения результатов измерений.
Уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | отсутствует |
| Номер версии (идентификационный номер ПО), не ниже | 1.01 |
Таблица 2 - Основные метрологические характеристики
| Функция мультиметров | Предельные значения диапазонов измерений | Частотный диапазон | Пределы допускаемой основной относительной погрешности измерений при температуре (23 ± 5) °С, ± (% от показания + % от предела измерений) | Пределы допускаемой дополнительной относительной погрешности измерений при температуре от 0 °С до +18 °С и св. +28 °С до +55 °С на каждый °С, ± (% от показания + % от предела измерений) |
| 1 | 2 | 3 | 4 | 5 |
| Измерение напряжения постоянного тока1) 2) | 100 мВ | - | 0,0050 + 0,0060 | 0,0005 + 0,0005 |
| 1 В | 0,0048 + 0,0007 | 0,0005 + 0,0001 | ||
| 10 В | 0,0035 + 0,0005 | 0,0005 + 0,0001 | ||
| 100 В | 0,0050 + 0,0006 | 0,0005 + 0,0001 | ||
| 600 В | 0,0050 + 0,0020 | 0,0005 + 0,0001 | ||
| Измерение напряжения переменного тока (СКЗ) 2) | 100 мВ | от 3 до 5 Гц | 1,00 + 0,04 | 0,100 + 0,004 |
| от 5 до 10 Гц | 0,35 + 0,04 | 0,035 + 0,004 | ||
| от 10 Гц до 20 кГц | 0,06 + 0,04 | 0,005 + 0,003 | ||
| от 20 до 50 кГц | 0,12 + 0,05 | 0,011 + 0,005 | ||
| от 50 до 100 кГц | 0,60 + 0,08 | 0,060 + 0,008 | ||
| от 100 до 300 кГц | 4,00 + 0,50 | 0,200 + 0,020 | ||
| от 1 до 400 В | от 3 до 5 Гц | 1,00 + 0,03 | 0,100 + 0,004 | |
| от 5 до 10 Гц | 0,35 + 0,03 | 0,035 + 0,004 | ||
| от 10 Гц до 20 кГц | 0,06 + 0,03 | 0,005 + 0,003 | ||
| от 20 до 50 кГц | 0,12 + 0,05 | 0,011 + 0,005 | ||
| от 50 до 100 кГц | 0,60 + 0,08 | 0,060 + 0,008 | ||
| от 100 до 300 кГц | 4,00 + 0,50 | 0,200 + 0,020 | ||
| Измерение силы постоянного тока 3) | 1,0 мкА | - | 0,050 + 0,050 | 0,002 + 0,003 |
| 10,0 мкА | 0,050 + 0,025 | 0,002 + 0,003 | ||
| 100,0 мкА | 0,050 + 0,025 | 0,002 + 0,003 | ||
| 1,0 мА | 0,050 + 0,006 | 0,002 + 0,001 | ||
| 10,0 мА | 0,050 + 0,020 | 0,002 + 0,002 | ||
| 100,0 мА | 0,050 + 0,005 | 0,002 + 0,001 | ||
| 2,0 А | 0,200 + 0,020 | 0,005 + 0,001 |
Продолжение таблицы 2
| 1 | 2 | 3 | 4 | 5 |
| Измерение силы переменного тока (СКЗ) 3) | 100,0 мкА | от 3 до 5 Гц | 1,00 + 0,06 | 0,100 + 0,006 |
| от 5 до 10 Гц | 0,35 + 0,06 | 0,035 + 0,006 | ||
| от 10 Гц до 5 кГц | 0,10 + 0,06 | 0,015 + 0,006 | ||
| от 5 до 10 кГц | 0,18 + 0,10 | 0,035 + 0,006 | ||
| 1,0 мА | от 3 до 5 Гц | 1,00 + 0,04 | 0,100 + 0,006 | |
| от 5 до 10 Гц | 0,30 + 0,04 | 0,035 + 0,006 | ||
| от 10 Гц до 5 кГц | 0,10 + 0,04 | 0,015 + 0,006 | ||
| от 5 до 10 кГц | 0,15 + 0,04 | 0,030 + 0,006 | ||
| 10,0 мА | от 3 до 5 Гц | 1,00 + 0,04 | 0,100 + 0,006 | |
| от 5 до 10 Гц | 0,35 + 0,04 | 0,035 + 0,006 | ||
| от 10 Гц до 5 кГц | 0,10 + 0,04 | 0,015 + 0,006 | ||
| от 5 до 10 кГц | 0,18 + 0,04 | 0,030 + 0,006 | ||
| 100,0 мА | от 3 до 5 Гц | 1,00 + 0,04 | 0,100 + 0,006 | |
| от 5 до 10 Гц | 0,30 + 0,04 | 0,035 + 0,006 | ||
| от 10 Гц до 5 кГц | 0,10 + 0,04 | 0,015 + 0,006 | ||
| от 5 до 10 кГц | 0,15 + 0,04 | 0,030 + 0,006 | ||
| 2,0 А | от 3 до 5 Гц | 1,00 + 0,04 | 0,100 + 0,006 | |
| от 5 до 10 Гц | 0,35 + 0,04 | 0,035 + 0,006 | ||
| от 10 Гц до 5 кГц | 0,23 + 0,04 | 0,015 + 0,006 | ||
| от 5 до 10 кГц | 0,23 + 0,04 | 0,030 + 0,006 | ||
| Измерение электрическог о сопротивлени я (4-х 4) и 2-х 5) пр.)6) | 100,0 Ом | - | 0,020 + 0,008 | 0,0008 + 0,0005 |
| 1,0 кОм | 0,020 + 0,002 | 0,0008 + 0,0001 | ||
| 10,0 кОм | 0,020 + 0,002 | 0,0008 + 0,0001 | ||
| 100,0 кОм | 0,020 + 0,002 | 0,0008 + 0,0001 | ||
| 1,0 МОм | 0,020 + 0,002 | 0,0010 + 0,0002 | ||
| 10,0 МОм | 0,080 + 0,002 | 0,0030 + 0,0004 | ||
| 100,0 МОм | 1,600 + 0,020 | 0,1500 + 0,0004 | ||
| 1,0 ГОм | 7,00 + 0,100 | 1,0000 + 0,0040 | ||
| Измерение частоты (периода)2) | от 100 мВ до 400 В | от 3 до 5 Гц | 0,1007) | 0,1007) |
| от 5 до 10 Гц | 0,0507) | 0,0357) | ||
| от 10 Гц до 40 Гц | 0,0307) | 0,0157) | ||
| от 40 Гц до 1 МГц | 0,0067) | 0,0157) | ||
| Измерение электрической емкости8) | 10,00 нФ | - | 2,00 + 1,00 | 0,05 + 0,01 |
| 100,0 нФ | 2,00 + 0,40 | 0,05 + 0,01 | ||
| 1,000 мкФ | 2,00 + 0,40 | 0,05 + 0,01 | ||
| 10,00 мкФ | 2,00 + 0,40 | 0,05 + 0,01 | ||
| 100,0 мкФ | 2,00 + 0,40 | 0,05 + 0,01 |
Примечания:
1) Входной импеданс: 10 МОм (более 10 ГОм на пределах 100 мВ, 1 В и 10 В в режиме Auto);
2) Для модулей DAQ-900, DAQ-901, DAQ-903, DAQ-909;
3) Для модулей DAQ-901, DAQ-909;
4) Для модулей DAQ-900, DAQ-901, DAQ-909;
5) Для модулей DAQ-900, DAQ-901, DAQ-903, DAQ-909;
6) При 2-пр. схеме измерения с функцией компенсации (Null);
7) ± (% от показания);
8) Для модулей DAQ-901, DAQ-903, DAQ-909.
Таблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 5 |
| Средняя наработка на отказ, ч | 10000 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания частотой 50 Гц, В | от 90 до 110; от 108 до 134; от 198 до 242; от 207 до 253 |
| Масса, кг, не более | 4,5 |
| Габаритные размеры мультиметра (ширинахвысотахглубина), мм, не более | 270x110x360 |
| Габаритные размеры модулей (ширинахвысотахглубина), мм, не более | 96x20x320 |
| Нормальные условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от +18 до +28 80 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от 0 до +55 80 |
наносится на верхнюю панель мультиметра методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность мультиметров
| Наименование | Обозначение | Количество шт./экз. |
| Мультиметр с системой сбора данных и коммутации | DAQ-79600 | 1 |
| Сменные модули1) | DAQ-90X | - |
| Руководство по эксплуатации на CD-диске | - | 1 |
| Примечание: 1) Модификация и количество модулей в зависимости от заказа | ||
приведены в разделах «НАЧАЛО РАБОТЫ», «МЕНЮ РАБОТЫ С ПРИБОРОМ», «МЕНЮ КОНФИГУРАЦИИ» руководства по эксплуатации.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 01.10.2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»;
Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 18.08.2023 г. № 1706 «Об утверждении государственной поверочной схемой для средств измерений переменного электрического напряжения до 1000 в в диапазоне частот от 1-10’1 до 2-109 Гц»;
Приказ Росстандарта от 17.03.2022 года № 668 «Об утверждении государственной поверочной схемой для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ГОСТ 8.371-80. «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Стандарт предприятия «Мультиметры с системой сбора данных DAQ-79600».
