| Номер в госреестре | 98459-26 |
| Наименование СИ | Приборы контроля центрировки |
| Обозначение типа СИ | OptoTL-C1 |
| Изготовитель | Общество с ограниченной ответственностью «Опто-Технологическая Лаборатория» |
| Год регистрации | 2026 |
| Срок свидетельства | 07.05.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы контроля центрировки OptoTL-C1 (далее - приборы) предназначены для измерения расстояния между центром кривизны сферической поверхности и геометрической осью линзы для контроля децентрировок.
При измерении расстояния между центром кривизны сферической поверхности и геометрической осью линз используется автоколлимационный метод, при котором проецируется изображение от каждой поверхности линзы и измеряется расстояние между центрами этих проекций.
Прибор состоит из следующих основных блоков: блока лазера, верхнего и нижнего оптических блоков с коллиматорами, столика для крепления измеряемых линз и компьютера с программным обеспечением (ПО) для управления и измерений.
Внешний вид приборов приведен на рисунке 1.
Нанесение знака поверки на прибор не предусмотрено. Заводской номер нанесен на табличку печатным методом, расположенную на задней части прибора, и имеет цифровое или буквенно-цифровое обозначение.
Пломбирование приборов от несанкционированного доступа не предусмотрено.

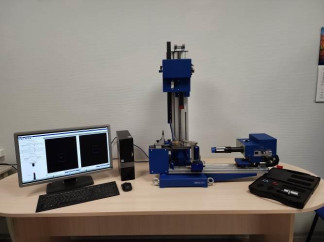

Рисунок 1 - Внешний вид приборов контроля центрировки OptoTL-C1
Место нанесения заводского номера
Рисунок 2 - Общий вид маркировочной таблички
Приборы имеют в своем составе программное обеспечение, встроенное в аппаратное устройство операторского персонального компьютера, разработанное для конкретных измерительных задач, осуществляющее измерительные функции и передачу информации.
Программное обеспечение является специализированным ПО прибора и предназначено для его управления, составления измерительных программ и обработки результатов измерений. ПО не может быть использовано отдельно от прибора.
Конструкция средства измерения (СИ) исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Метрологически значимая часть ПО прибора и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Главной защитой ПО является USB-ключ.
Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | OptoTL-CE-2 |
| Номер версии (идентификационный номер) ПО | 2.1 и выше |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измеряемых расстояний между проекциями центра кривизны сферической поверхности и геометрической оси линзы по осям X, Y, мм | от (1+0,05-R)/1000 до 0,01-R |
| Пределы допускаемой абсолютной погрешности измерений расстояний между проекциями центра кривизны сферической поверхности и геометрической оси линзы по осям X, Y, мкм | ±(2+0,05-R) |
| где R - радиус кривизны измеряемой сферической поверхности в мм | |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Диапазон радиусов кривизны измеряемых линз, мм: | от 3 до 50000 |
| Диапазон диаметров измеряемых линз, мм | от 3 до 150 |
| Коэффициент отражения поверхностей измеряемых линз, %, не более | 99 |
| Класс лазера по ГОСТ 31581-2012 Длина волны лазерного модуля*, нм - лазерный модуль 1 (FPL-520-14DL) - лазерный модуль 2 (FPL-633-14DL) - лазерный модуль 3 (FPL-840-14DL) | ЗА От 515 до 530 От 630 до 636 От 830 до 850 |
Продолжение таблицы 3
| Наименование характеристики | Значение |
| Напряжение питания, В | от 198 до 242 |
| Частота, Гц | от 49 до 51 |
| Потребляемая мощность, кВт, не более | 1 |
| Габаритные размеры, мм, не более | |
| - длина | 400 |
| - ширина | 900 |
| - высота | 1010 |
| Масса, кг, не более: | 100 |
| Условия эксплуатации | |
| - температура окружающей среды, °С | от +20 до +24 |
| - относительная влажность, %, не более | 80 |
| * - выбирается опционально |
наносится на титульный лист руководства по эксплуатации типографским способом.
аблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Прибор контроля центрировки | OptoTL-C1 | 1 шт. |
| Компьютер с ПО | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
приведены в разделе 4 «Работа на OptoTL-C1» документа «Приборы контроля центрировки OptoTL-C1. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта № 2840 от 29 декабря 2018 г.;
ЕТВС.А0199.000ТУ «Приборы контроля центрировки OptoTL-C1. Технические условия».
