Дозаторы пипеточные Stegler, 93412-24

Дозаторы пипеточные Stegler (далее - дозаторы) предназначены для измерений объема жидкостей.

Документы

Карточка СИ

Номер в госреестре	93412-24
Наименование СИ	Дозаторы пипеточные
Обозначение типа СИ	Stegler
Изготовитель	TOPSCIEN INSTRUMENT (NINGBO CHINA) CO., LTD, Китай
Год регистрации	2024
Срок свидетельства	08.10.2029
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Дозаторы пипеточные Stegler (далее - дозаторы) предназначены для измерений объема жидкостей.

Описание

Принцип действия дозаторов основан на создании в съемном, герметично надеваемом на штуцер дозатора наконечнике варьируемого вакуума или избыточного давления, в результате чего в наконечник набирается или сливается из него дозируемая жидкость. Вакуум и избыточное давление создаются при перемещении поршня, расположенного в герметично уплотненном калибровочном цилиндре. Объем дозы дозаторов определяется диаметром поршня и его перемещением.

Дозаторы представляют собой механические поршневые одноканальные и многоканальные устройства с фиксированным и переменным (варьируемым) объемом доз.

Дозаторы выпускаются следующих серий:

SV - дозаторы пипеточные одноканальные с переменным объемом доз частично автоклавируемые (рисунок 1);

SVA - дозаторы пипеточные одноканальные с переменным объемом доз полностью автоклавируемые (рисунок 2);

SF - дозаторы пипеточные одноканальные с фиксированным объемом доз частично автоклавируемые (рисунок 3);

SFA - дозаторы пипеточные одноканальные с фиксированным объемом доз полностью автоклавируемые (рисунок 4);

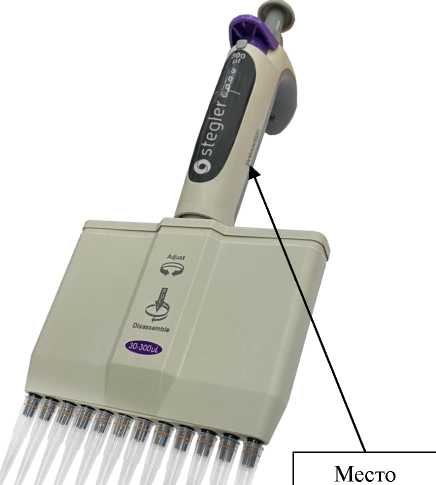

MVA - дозаторы пипеточные многоканальные с переменным объемом доз полностью автоклавируемые (рисунок 5).

Каждая серия включает в себя модификации: серия SF/SFA - по 10 модификаций; серия SV/SVA - по 9 модификаций; серия MVA - 10 модификаций. Дозаторы отличаются диапазонами дозирования, дискретностью установки объема доз, количеством каналов дозирования, вариантами исполнения корпуса. Модификации приведены в таблицах 1, 2, 3.

Обозначение модификаций дозаторов складывается из позиций Z1-Z2-Z3, где:

Z1 - обозначение серии дозатора;

Z2 - обозначение количества каналов;

Z3 - обозначение номинального значения объема дозирования для дозаторов с фиксированным объемом доз или обозначение диапазона показаний объемов дозирования для дозаторов с переменным объемом доз.

Например, SV-1-2-20 означает дозатор пипеточный одноканальный серии SV с переменным объемом доз и диапазоном показаний объемов дозирования от 2 до 20 мкл.

Значение объема дозы дозаторов задается вращением оси плунжера при помощи рабочей кнопки и отображается на цифровом счетчике, встроенном в ручку дозаторов.

Для работы дозаторов используются сменные наконечники. Каждый дозатор снабжен узлом сброса, обеспечивающим легкосъёмность наконечников.

Юстировка дозаторов выполняется при температуре (20±3) °С гравиметрическим методом.

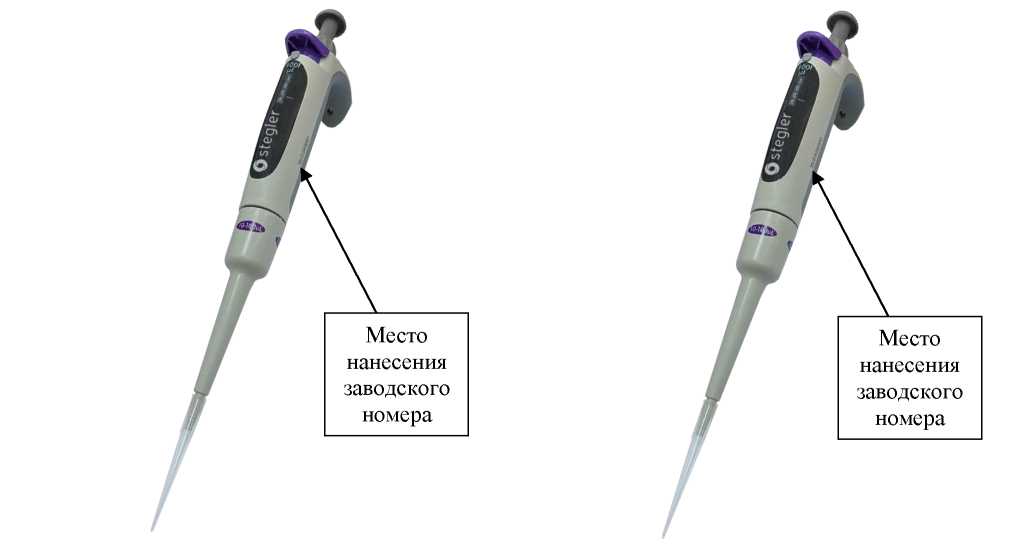

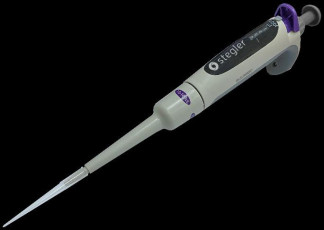

Общий вид одноканальных дозаторов приведен на рисунках 1-4. Общий вид многоканальных дозаторов приведен на рисунке 5.

Заводской номер, имеющий буквенно-цифровой формат, наносится на корпус дозатора методом термопечати, либо другим заводским способом, гарантирующим сохранность номера в процессе эксплуатации, а также на маркировочную этикетку типографским способом. Место нанесения заводского номера на корпус дозаторов приведено на рисунках 1-5.

Форма представления заводского номера имеет вид: [X1][X2][X3][X4], где X1 - условное буквенно-цифровое обозначение серии и числа каналов, если их более одного. Для серии MVA: MVA08 или MVA12. Для серий SV, SVA, SF, SFA число каналов в заводском номере не указывается;

X2 - условное буквенно-цифровое обозначение максимального объема дозирования в микролитрах, при этом буква М означает 1000 микролитров (1ц1 = 001; 10ц1 = 010; 100ц1 = 100; 1000ц1 = 01М;10000ц1 = 10M);

X3 - условное цифровое обозначение года и месяца выпуска дозатора и содержит 4 символа, где первый и второй символы - это две последние цифры года выпуска, третий и четвертый символы - это месяц выпуска;

X4 - условное цифровое обозначение номера дозатора и содержит от 3-х до 6 символов.

Место нанесения заводского номера

Рисунок 4 - Общий вид дозаторов серии SFA

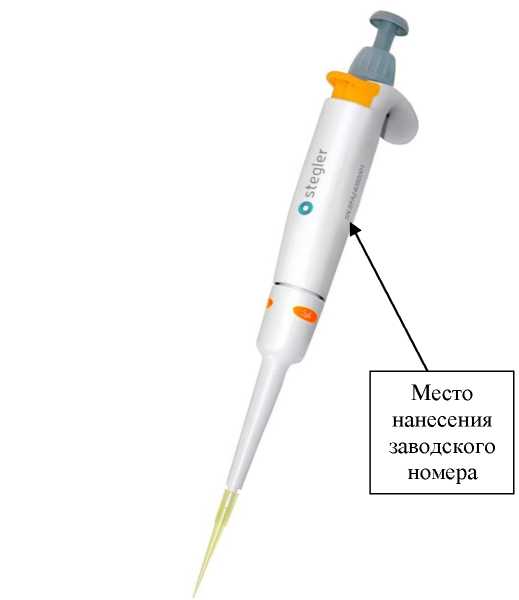

Рисунок 3 - Общий вид дозаторов серии SF

Место нанесения заводского номера

нанесения заводского номера

Маркировка приведена на маркировочной этикетке и в общем случае содержит:

- наименование дозаторов Stegler [1];

- модификацию [2];

- диапазон объема дозирования или номинальный (максимальный) объем дозирования [3];

- заводской номер [4];

- знак пригодности к автоклавированию (в виде буквы А в заводском номере) [5].

Пломбирование дозаторов не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

О stegler

Дозатор пипеточный Stegler.

Дозатор 1-канальный с переменным объемом дозирования (2-20 мкл)

Модификация: SVA-1-2-20

Диапазон объемов дозирования: 2-20 мкл

Заводской номер: SVA0202407001

Место нанесения знака утверждения типа

Рисунок 6 - Общий вид маркировочных этикеток

Технические характеристики

В таблицах 1, 2 и 3 применяются следующие сокращения наименований:

1) Пределы допускаемой систематической составляющей основной относительной погрешности - далее в таблицах «Погрешность»;

2) Предел допускаемого среднего квадратического отклонения случайной составляющей основной относительной погрешности - далее в таблицах «СКО».

Таблица 1 - Метрологические характеристики дозаторов 1-канальных с фиксированным объемом доз

Обозначение модификации дозатора	Номинальное значение объема дозирования, мкл	Дискретность установки объема дозы, мкл	Значения объемов дозирования при поверке, мкл	Погрешность, %	СКО, %
SF-1-5 SFA-1-5	5	-	5	±2,5	1,5
SF-1-10 SFA-1-10	10	-	10	±1,2	0,8
SF-1-20 SFA-1-20	20	-	20	±1,0	0,5
SF-1-25 SFA-1-25	25	-	25	±1,0	0,5
SF-1-50 SFA-1-50	50	-	50	±1,0	0,5

Продолжение таблицы 1

Обозначение модификации дозатора	Номинальное значение объема дозирования, мкл	Дискретность установки объема дозы, мкл	Значения объемов дозирования при поверке, мкл	Погрешность, %	СКО, %
SF-1-100 SFA-1-100	100	-	100	±0,8	0,3
SF-1-200 SFA-1-200	200	-	200	±0,8	0,3
SF-1-250 SFA-1-250	250	-	250	±0,8	0,3
SF-1-500 SFA-1-500	500	-	500	±0,8	0,3
SF-1-1000 SFA-1-1000	1000	-	1000	±0,8	0,3
Примечание - Метрологические характеристики дозаторов подтверждены при использовании дистиллированной воды по ГОСТ Р 58144-2018.

Таблица 2 - Метрологические характеристики дозаторов 1-канальных с переменным объемом доз

Обозначение модификации дозатора	Диапазон показаний объемов дозирования, мкл	Дискретность установки объема дозы, мкл	Значения объемов дозирования при поверке, мкл	Погрешность, %	СКО, %
SV-1-0,1-1	от 0,1		0,25	±50	30
		0,05	0,50	±10	6
SVA-1-0,1-1	до 1,0		0,75	±10	6
SV-1-0,5-10	от 0,5	0,1	1 5 10	±12,0 ±2,4 ±1,2	8,0 1,6 0,8
SVA-1-0,5-10	до 10
SV-1-2-20	от 2	0,5	2 10 20	±10 ±2 ±1	5,0 1,0 0,5
SVA-1-2-20	до 20
SV-1-5-50	от 5	0,5	5 25 50	±10 ±2 ±1	4,0 0,8 0,4
SVA-1-5-50	до 50
SV-1-10-100			10	±8,0 ±1,6	3,0
	от 10 до 100	1	50		0,6
SVA-1-10-100
			100	±0,8	0,3

Продолжение таблицы 2

	Диапазон	Дискрет-	Значения
Обозначение	показаний	ность	объемов
модификации	объемов	установки	дозирования	Погрешность, %	СКО, %
дозатора	дозирования,	объема дозы,	при поверке,
	мкл	мкл	мкл
SV-1-20-200	от 20	1	20 100 200	±8,0 ±1,6 ±0,8	3,0 0,6 0,3
SVA-1-20-200	до 200	1	20 100 200	±8,0 ±1,6 ±0,8	3,0 0,6 0,3
SV-1-100-1000	от 100	5	100 500 1000	±8,0 ±1,6 ±0,8	3,0 0,6 0,3
SVA-1-100-1000	до 1000	5	100 500 1000	±8,0 ±1,6 ±0,8	3,0 0,6 0,3
SV-1-500-5000	от 500	50	500 2500 5000	±4,0 ±1,6 ±0,8	1,5 0,6 0,3
SVA-1-500-5000	до 5000	50	500 2500 5000	±4,0 ±1,6 ±0,8	1,5 0,6 0,3
SV-1-1000-10000	от 1000	50	1000 5000 10000	±4,0 ±1,6 ±0,8	1,5 0,6 0,3
SVA-1-1000-10000	до 10000	50	1000 5000 10000	±4,0 ±1,6 ±0,8	1,5 0,6 0,3
Примечание - Метрологические характеристики дозаторов подтверждены при использовании
дистиллированной воды по ГОСТ Р 58144-2018.

Таблица 3 - Метрологические характеристики дозаторов 8-канальных и 12-канальных с переменным объемом доз

Обозначение модификации дозатора	Диапазон показаний объемов дозирования, мкл	Дискретность установки объема дозы, мкл	Значения объемов дозирования при поверке, мкл	Погрешность, %	СКО, %
MVA-8-0,5-10	от 0,5	0,1	1 5 10	±24,0 ±4,8 ±2,4	1,6 3,2 16,0
MVA-12-0,5-10	до 10
MVA-8-5-50	от 5	0,5	5 25 50	±20 ±4 ±2	8,0 1,6 0,8
MVA-12-5-50	до 50
MVA-8-10-100	от 10	5	10 50 100	±16,0 ±5,3 ±2,7	6 2 1
MVA-12-10-100	до 100
MVA-8-20-200	от 20	5	20 100 200	±16,0 ±5,3 ±2,7	6 2 1
MVA-12-20-200	до 200
MVA-8-30-300	от 30	5	30 150 300	±16,0 ±5,3 ±2,7	6 2 1
MVA-12-30-300	до 300
Примечание - Метрологические характеристики дозаторов подтверждены при использовании
дистиллированной воды по ГОСТ Р 58144-2018.

Таблица 4 - Метрологические характеристики

Наименование характеристики

Значение для всех модификаций

Пределы допускаемой систематической составляющей дополнительной относительной погрешности при отклонении температуры окружающего воздуха от (20±3) °С на каждые 10 °С, %

±5

Нормальные условия измерений:

- температура окружающего воздуха, °С - относительная влажность воздуха, %

от +17 до +23 от 45 до 80

Таблица 5 - Основные технические характеристики

Наименование характеристики	Значение
Габаритные размеры дозаторов без упаковки, высота, мм, не более:
- одноканальных фиксированного объёма	255
- одноканальных переменного объёма	255
- восьмиканальных переменного объёма	235
- двенадцатиканальных переменного объёма	235
Масса дозаторов без упаковки (наконечник не включен), г, не более:
- одноканальных фиксированного объёма	110
- одноканальных переменного объёма	115
- восьмиканальных переменного объёма	150
- двенадцатиканальных переменного объёма	175
Условия эксплуатации:
- диапазон рабочих температур, °С	от +15 до +40
- диапазон относительной влажности воздуха, %	от 45 до 80

Таблица 6 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет

Средняя наработка до отказа, циклов, не менее:

- одноканальных

- многоканальных

100000

80000

Знак утверждения типа

наносится на упаковку с дозатором методом термопечати или в виде наклейки, на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Таблица 7 - Комплектность дозаторов

Наименование	Обозначение	Количество
Наименование	Обозначение	SV/SVA	SF/SFA	MVA
Дозатор пипеточный Stegler	в соответствии с заказом	1 шт.	1 шт.	1 шт.
Наконечники	_	1-5 шт.*	1-5 шт.*	2 упаковки
Идентификационные вкладыши	_	1 комплект	_	1 комплект
Держатель	_	1 шт.	1 шт.	1 шт.
Силиконовая смазка	_	1 шт.	_	1 шт.
Калибровочный ключ	_	_	1 шт.	_
Монтажный инструмент	_	_	_	1 шт.
Уплотнительные кольца	_	_	_	1 комплект*
Руководство по эксплуатации (РЭ)	_	1 шт.	1 шт.	1 шт.
*количество варьируется в зависимости от модификации
Примечания: 1. Поставка может осуществляться в любых сочетаниях дозаторов и соответствующих им наконечников. 2. По требованию потребителя наконечники поставляются по отдельному заказу, в отдельной упаковке.

Сведения о методах измерений

приведены в разделе «Эксплуатация» документов: «Дозаторы пипеточные Stegler. Дозаторы 8-канальные и 12-канальные с переменным объемом дозирования серии MVA. Руководство по эксплуатации»; «Дозаторы пипеточные Stegler. Дозаторы 1-канальные с фиксированным объемом дозирования серии SF и SFA. Руководство по эксплуатации»; «Дозаторы пипеточные Stegler. Дозаторы 1-канальные с переменным объемом дозирования серии SV и SVA Руководство по эксплуатации».

Нормативные документы

Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Росстандарта от 26 сентября 2022 г. № 2356;

Техническая документация TOPSCIEN INSTRUMENT (NINGBO CHINA) CO., LTD, Китай
