| Номер в госреестре | 93121-24 |
| Наименование СИ | Штангенрейсмасы ЧИЗ |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Optim Consult International Co. Limited, КНР |
| Год регистрации | 2024 |
| Срок свидетельства | 04.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Штангенрейсмасы ЧИЗ (далее по тексту - штангенрейсмасы) предназначены для измерений линейных размеров и проведения разметочных работ.
Штангенрейсмасы изготавливаются следующих модификаций:
- ШР - с отсчетом по нониусу;
- ШРК - с отсчетом по круговой шкале;
- ШРЦ - с цифровым отсчетным устройством.
Штангенрейсмасы изготавливаются в исполнениях 1 и 2, отличающихся между собой погрешностью измерений.
Принцип действия штангенрейсмасов модификации ШР основан на измерении линейных размеров методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенрейсмаса.
Принцип действия штангенрейсмасов модификации ШРК основан на измерении линейных размеров методом непосредственной оценки по миллиметровым делениям шкалы штанги и по делениям круговой шкалы, встроенной в рамку штангенрейсмаса. Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом.
Принцип действия штангенрейсмасов модификации ШРЦ основан на преобразовании линейного перемещения рамки штангенрейсмаса в изменения электрического сигнала в электрической схеме блока индикации с выводом показаний на жидкокристаллический дисплей цифрового отсчетного устройства. Отсчет размеров производится по цифровому отсчетному устройству.
Каждая модификация штангенрейсмасов имеет ряд типоразмеров, которые отличаются друг от друга погрешностью, диапазонами измерений и значениями отсчета по нониусу (ценой деления круговой шкалы отсчетного устройства, шагом дискретности цифрового отсчетного устройства), габаритными характеристиками и массой.
Штангенрейсмасы модификации ШР состоят из основания, штанги с миллиметровой шкалой, рамки с нониусом со стопорным винтом, перемещающейся вдоль штанги, устройства тонкой установки рамки, измерительной ножки.
Штангенрейсмасы модификации ШРК состоят из основания, штанги с миллиметровой шкалой, рамки с круговой шкалой со стопорным винтом, перемещающейся вдоль штанги, устройства тонкой установки рамки, измерительной ножки. Круговая шкала имеет возможность совмещения стрелки с нулевым делением шкалы при помощи ободка.
Штангенрейсмасы модификации ШРЦ состоят из основания, штанги, рамки с цифровым отсчетным устройством в виде жидкокристаллического дисплея со стопорным винтом, которая перемещается вдоль штанги, устройства тонкой установки рамки, измерительной ножки, источника питания.
Сведения об исполнении штангенрейсмасов указываются в паспорте и заполняются от руки.
Цвет и форма основания штангенрейсмасов могут отличаться от указанных на рисунках 1 - 9, что не влияет на метрологические характеристики штангенрейсмасов.
Цвет циферблата у штангенрейсмасов модификации ШРК не влияет на метрологические характеристики и может отличаться от указанного на рисунках 5 и 6.
Цвет и форма корпуса цифрового отсчетного устройства, расположение кнопок управления цифровым отсчетным устройством могут отличаться от указанных на рисунках 7 -9, что не влияет на метрологические характеристики штангенрейсмасов.
К данному типу средств измерений относятся штангенрейсмасы торговой марки «ЧИЗ»
Товарный знак наносится на паспорт штангенрейсмасов типографским
методом и на нерабочую лицевую или оборотную поверхности штанги или циферблат круговой шкалы краской или методом лазерной гравировки.

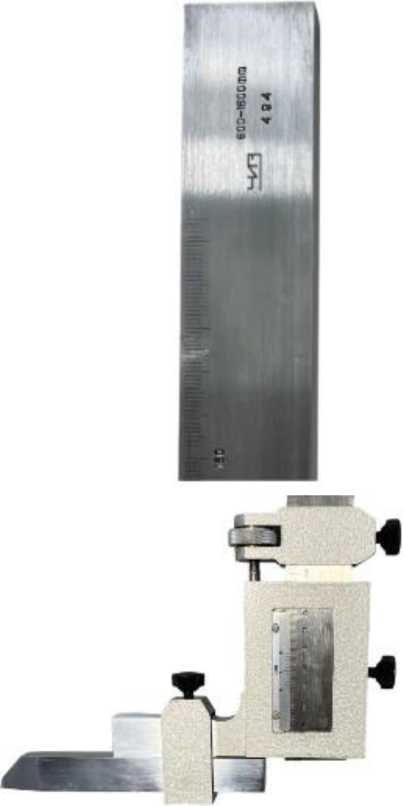

Заводской номер в виде цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на нерабочую часть лицевой или оборотной поверхности штанги методом лазерной маркировки, краской или травлением. Общий вид и место нанесения заводского номера представлены на рисунках 1, 5 и 7.
Возможность нанесения знака поверки на средство измерений отсутствует.

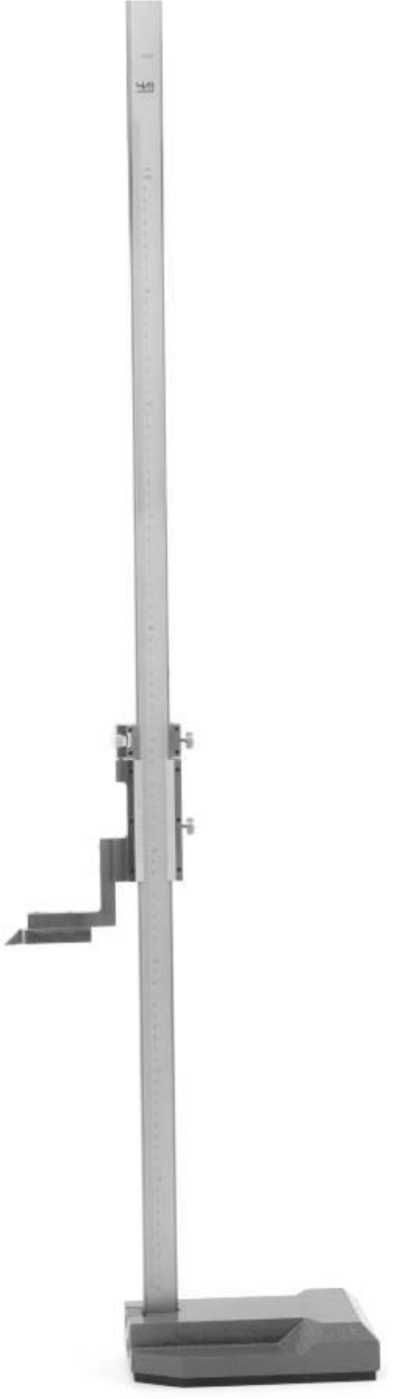

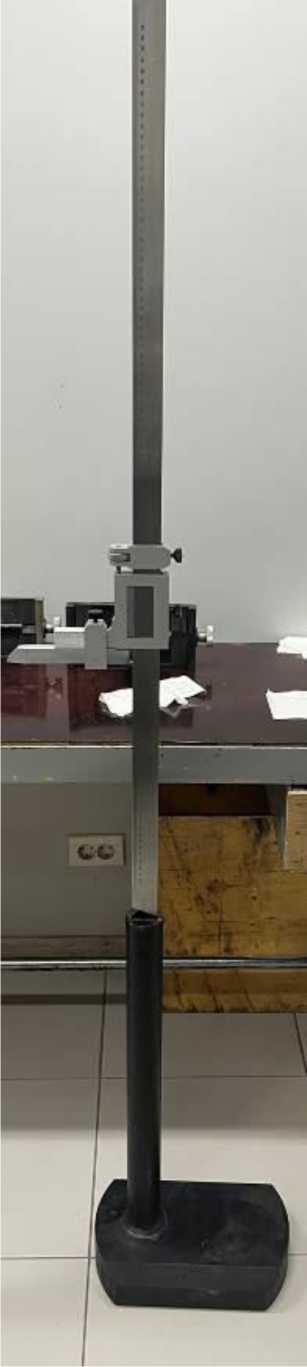

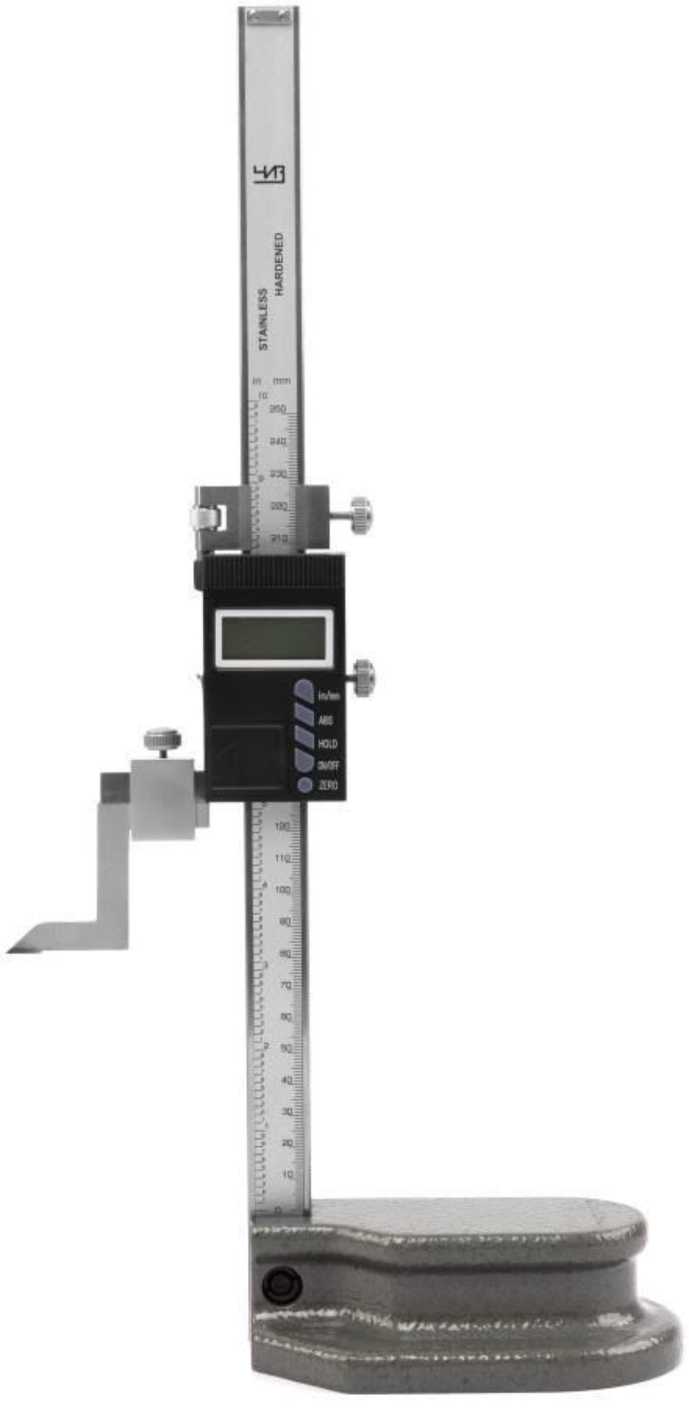

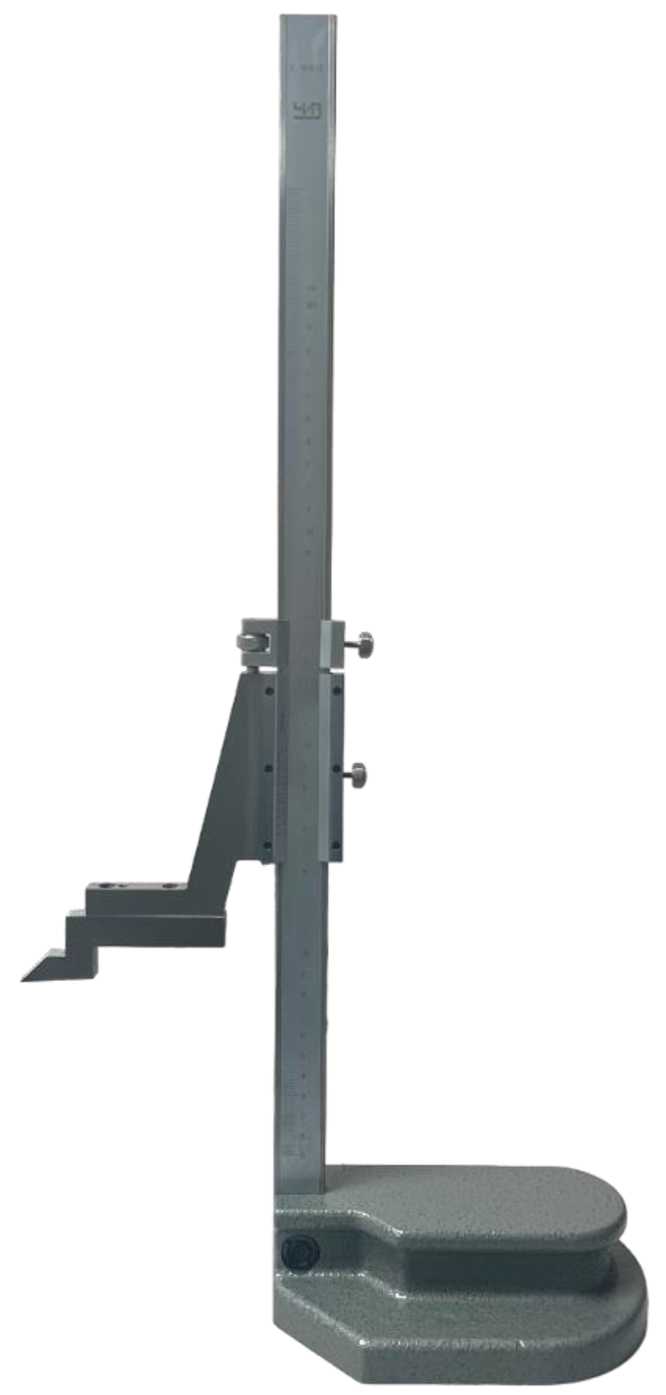

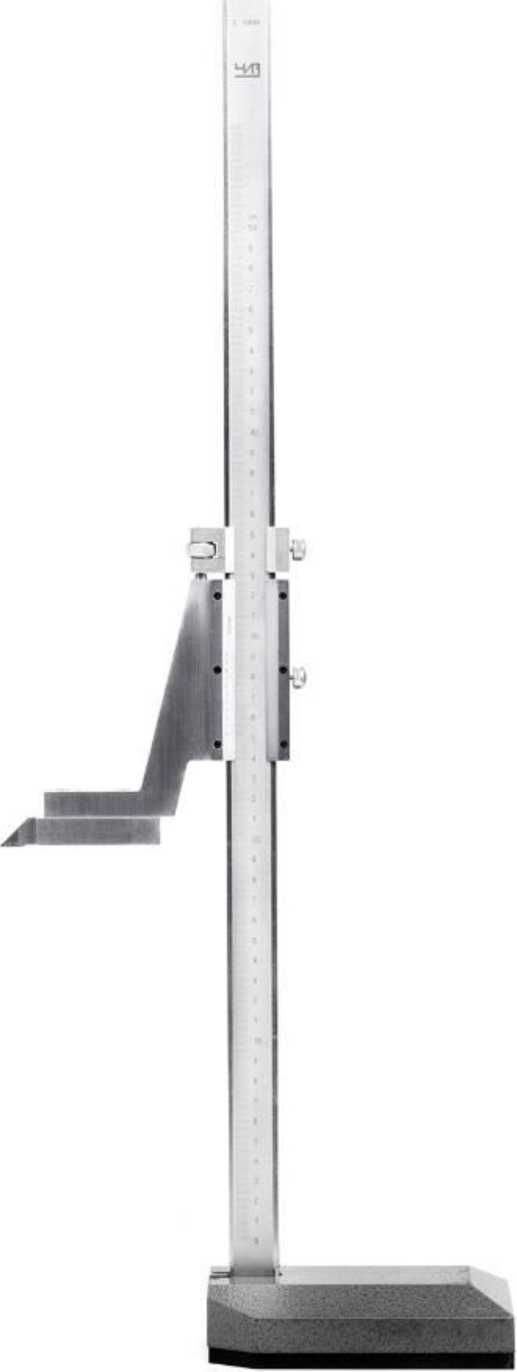

Общий вид штангенрейсмасов указан на рисунках 1 - 9.
Пломбирование штангенрейсмасов от несанкционированного доступа не предусмотрено.
Место нанесения заводского номера

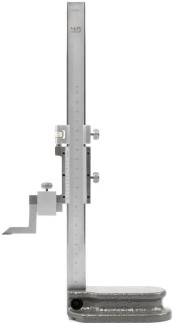

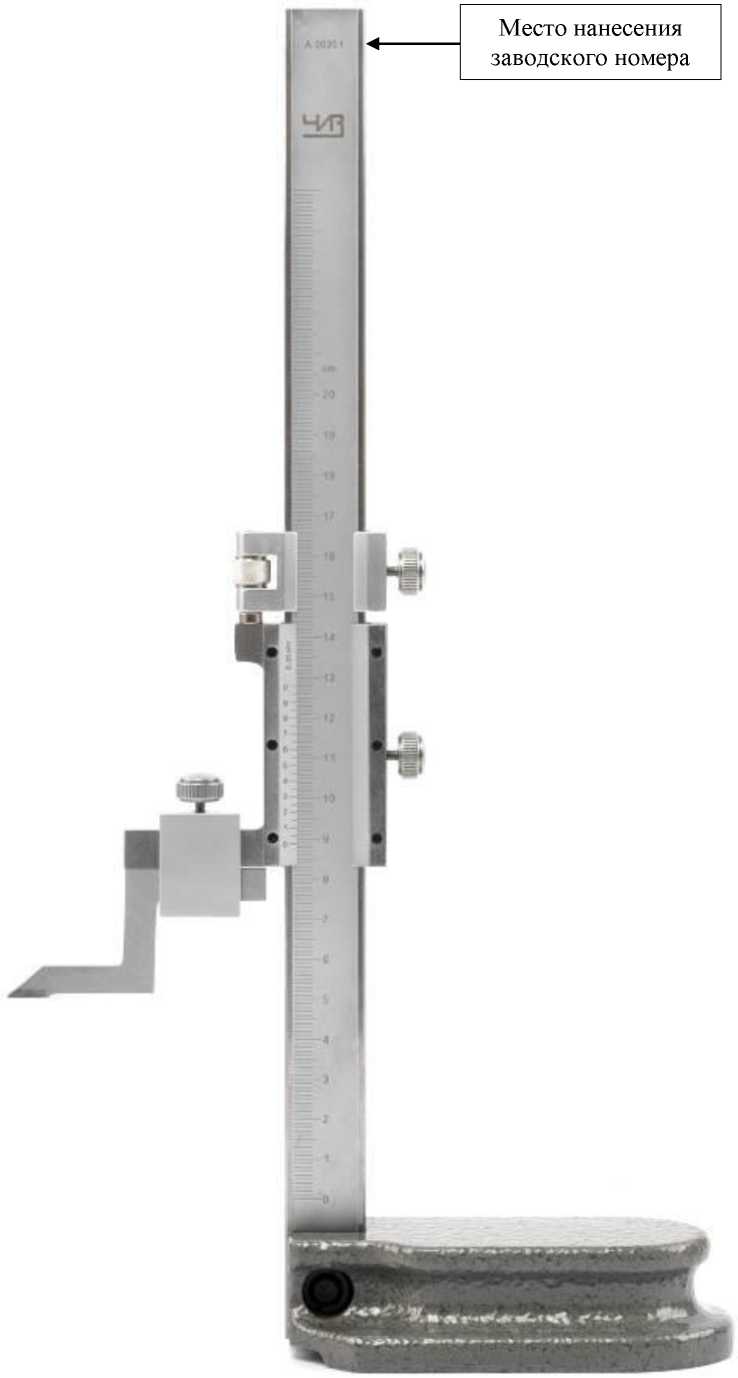

Рисунок 1 - Общий вид штангенрейсмасов модификации ШР и место нанесения заводского номера
Рисунок 4 - Общий вид штангенрейсмасов модификации ШР

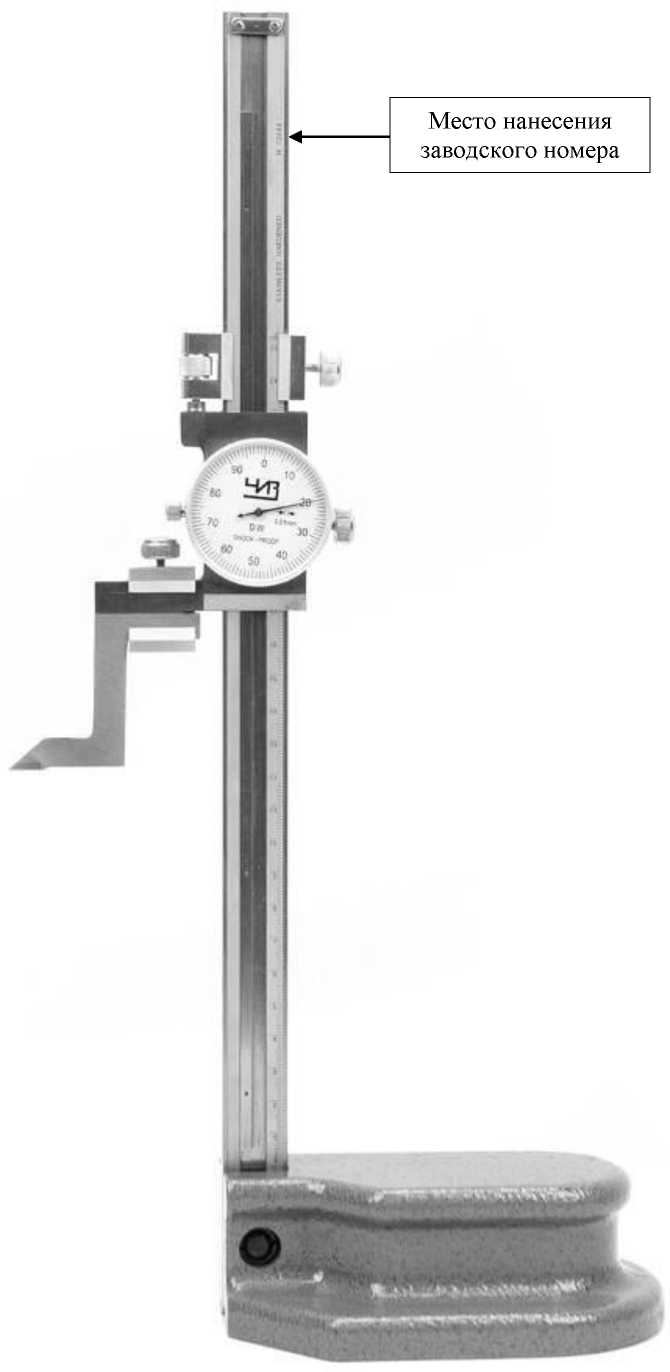

Рисунок 5 - Общий вид штангенрейсмасов модификации ШРК и место нанесения заводского номера
Место нанесения товарного знака

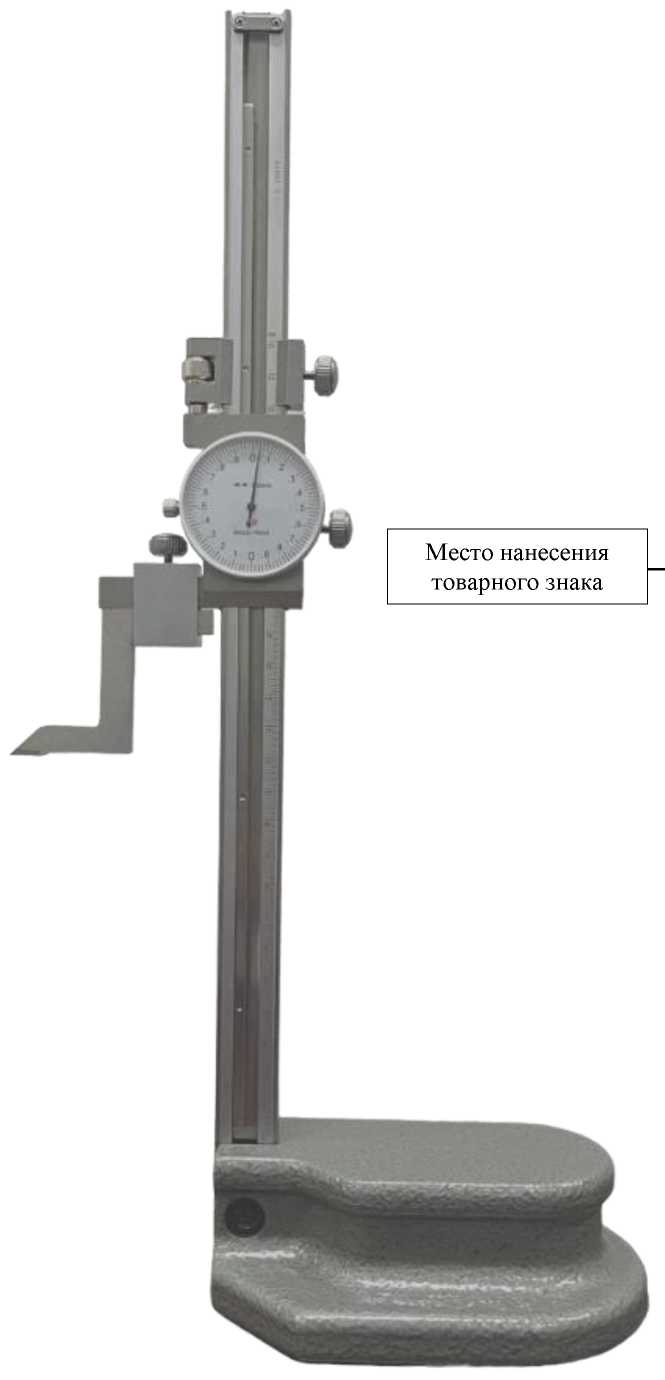

Рисунок 6 - Общий вид штангенрейсмасов модификации ШРК и место нанесения товарного знака
Место нанесения заводского номера

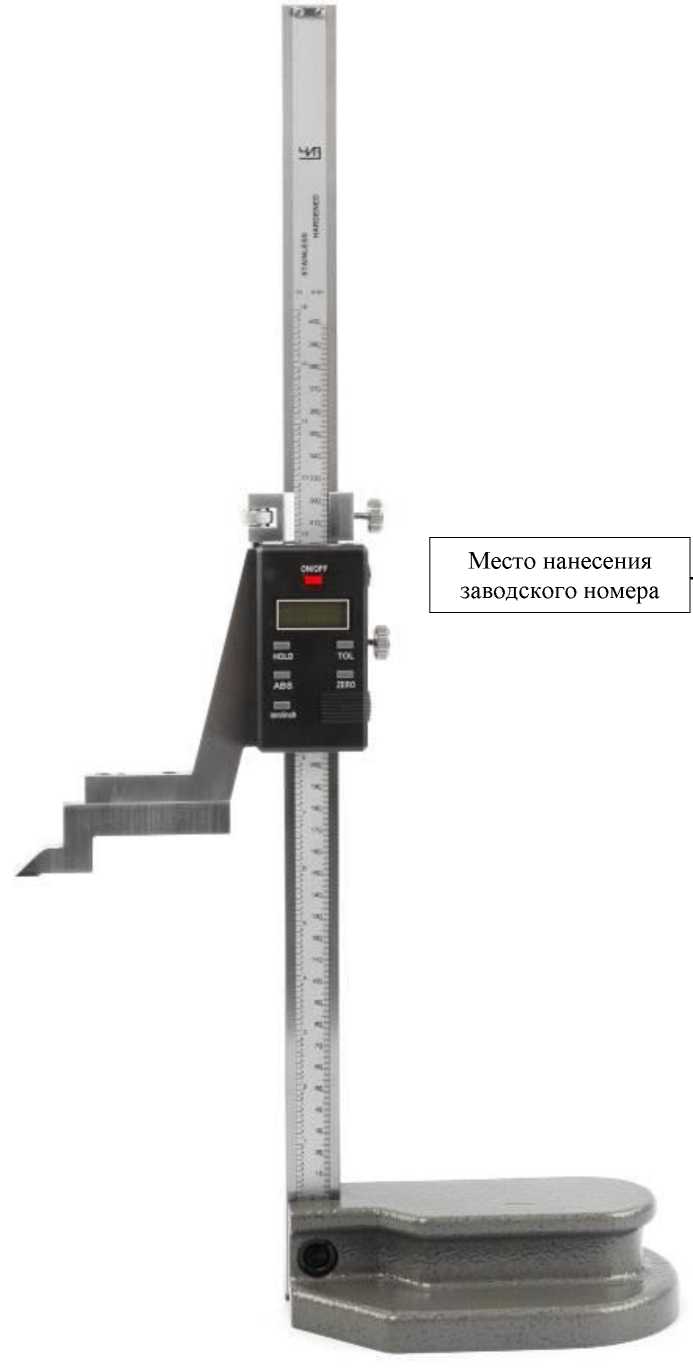

Рисунок 7
- Общий вид штангенрейсмасов модификации ТТТРЦ и место нанесения заводского номера

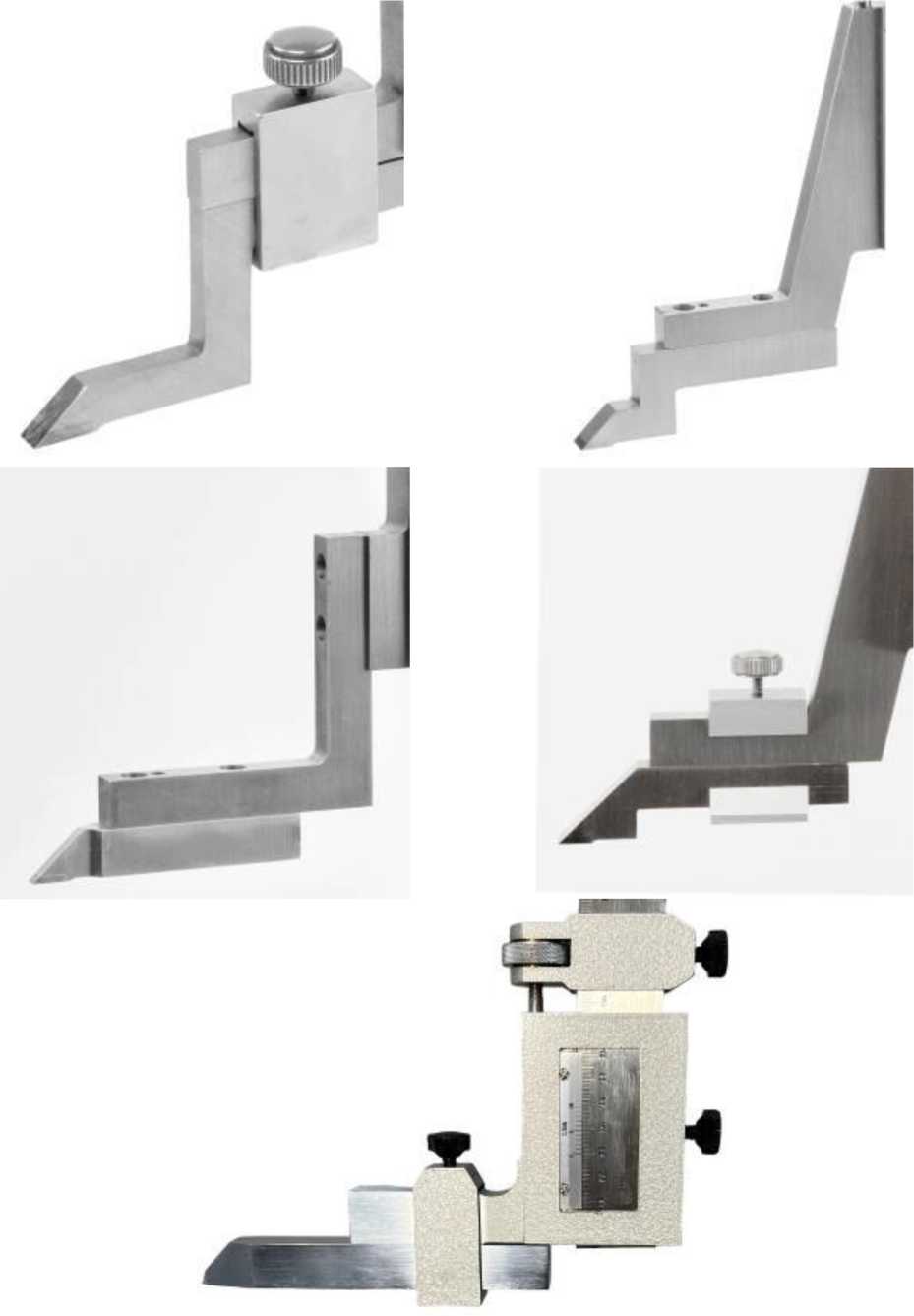

Рисунок 10 - Варианты исполнения измерительных ножек штангенрейсмасов
Таблица 1 - Метрологические характеристики штангенрейсмасов
| Модификация | Диапазон измерений, мм | Значение отсчета по нониусу/цена деления круговой шкалы отсчетного устройства/шаг дискретности цифрового отсчетного устройства, мм |
| ШР | от 0 до 200 | 0,02; 0,05; 0,10 |
| от 0 до 250 | ||
| от 0 до 300 | ||
| от 0 до 400 | ||
| от 40 до 400 | ||
| от 0 до 500 | ||
| от 0 до 600 | ||
| от 0 до 630 | ||
| от 60 до 630 | ||
| от 0 до 1000 | ||
| от 100 до 1000 | ||
| от 0 до 1500 | ||
| от 0 до 1600 | ||
| от 600 до 1600 | ||
| от 0 до 2000 | ||
| от 0 до 2500 | ||
| от 1500 до 2500 | ||
| ШРК | от 0 до 200 | 0,01; 0,02; 0,05 |
| от 0 до 250 | ||
| от 0 до 300 | ||
| от 0 до 400 | ||
| от 0 до 500 | ||
| от 0 до 600 | ||
| от 0 до 630 | ||
| от 0 до 1000 | ||
| ШРЦ | от 0 до 200 | 0,01 |
| от 0 до 250 | ||
| от 0 до 300 | ||
| от 0 до 400 | ||
| от 0 до 500 | ||
| от 0 до 600 | ||
| от 0 до 630 | ||
| от 0 до 1000 | ||
| от 0 до 1500 | ||
| от 0 до 1600 | ||
| от 0 до 2000 | ||
| от 0 до 2500 |
Таблица 2 - Пределы допускаемой абсолютной погрешности измерений штангенрейсмасов
модификации ШР
| Измеряемая длина, мм | Пределы допускаемой абсолютной погрешности измерений штангенрейсмасов со значением отсчета по нониусу, мм | |||||
| 0, | 02 | 0, | 05 | 0,] | ||
| Исп.1 | Исп.2 | Исп. 1 | Исп.2 | Исп.1 | Исп.2 | |
| от 0 до 400 включ. | ±0,04 | ±0,06 | ±0,05 | ±0,10 | ±0,10 | ±0,20 |
| св. 400 до 630 включ. | ±0,06 | ±0,08 | ||||
| св. 630 до 1000 включ. | ±0,08 | ±0,10 | ±0,10 | ±0,15 | ||
| св. 1000 до 1600 включ | ±0,10 | ±0,14 | ±0,15 | ±0,20 | ±0,20 | ±0,30 |
| св. 1600 до 2500 | ±0,15 | ±0,20 | ±0,20 | ±0,25 | ±0,30 | ±0,40 |
Таблица 3 - Пределы допускаемой абсолютной погрешности измерений штангенрейсмасов модификаций ШРК и ШРЦ
Пределы допускаемой абсолютной погрешности измерений штангенрейсмасов
| Измеряемая длина, мм | модификации ШРК с ценой деления круговой шкалы отсчетного устройства, мм | модификации ШРЦ с шагом дискретности цифрового отсчетного устройства, мм | ||||
| 0,01; 0,02 | 0,05 | 0,01 | ||||
| Исп.1 | Исп.2 | Исп.1 | Исп.2 | Исп.1 | Исп.2 | |
| от 0 до 250 включ. | ±0,04 | ±0,06 | ±0,05 | ±0,10 | ±0,03 | ±0,05 |
| св. 250 до 400 включ. | ±0,06 | ±0,08 | ±0,04 | ±0,06 | ||
| св. 400 до 630 включ. | ±0,08 | ±0,10 | ±0,10 | ±0,15 | ±0,05 | ±0,07 |
| св. 630 до 1000 включ. | ±0,10 | ±0,12 | ±0,07 | ±0,09 | ||
| св. 1000 до 1600 включ. | - | - | - | - | ±0,10 | ±0,15 |
| св. 1600 до 2500 | - | - | - | - | ±0,20 | ±0,25 |
Таблица 4 - Допуски параллельности и прямолинейности измерительной поверхности ножки
| Наименование характеристики | Значение |
| Допуск параллельности измерительной поверхности ножки относительно основания, мм: - при цене деления круговой шкалы 0,01 и 0,02 мм и шаге дискретности 0,01 мм | 0,006 |
| - при значении отсчета по нониусу 0,02 и 0,05 мм и цене деления круговой шкалы 0,05 мм | 0,010 |
| - при значении отсчета по нониусу 0,1 мм | 0,012 |
| Допуск прямолинейности измерительной поверхности ножки, мм | 0,005 |
Таблица 5 - Габаритные размеры и масса
| Диапазон измерений, мм | Длина, мм, не более | Ширина, мм, не более | Высота, мм, не более | Масса, кг, не более |
| от 0 до 200 | 185 | 70 | 360 | 2,0 |
| от 0 до 250 | 215 | 100 | 430 | 2,5 |
| от 0 до 300 | 270 | 110 | 485 | 2,6 |
| от 0 до 400 | 320 | 130 | 650 | 4,5 |
| от 40 до 400 | ||||
| от 0 до 500 | 320 | 130 | 710 | 4,8 |
| от 0 до 600 | 335 | 130 | 795 | 5,3 |
Окончание таблицы 5
| Диапазон измерений, мм | Длина, мм, не более | Ширина, мм, не более | Высота, мм, не более | Масса, кг, не более |
| от 0 до 630 | 335 | 130 | 825 | 5,7 |
| от 60 до 630 | ||||
| от 0 до 1000 | 340 | 165 | 1260 | 14,0 |
| от 100 до 1000 | ||||
| от 0 до 1500 | 425 | 215 | 1880 | 29,0 |
| от 0 до 1600 | 425 | 215 | 1980 | 30,0 |
| от 600 до 1600 | ||||
| от 0 до 2000 | 470 | 260 | 2350 | 35,0 |
| от 0 до 2500 | 550 | 350 | 2910 | 45,0 |
| от 1500 до 2500 |
Таблица 6 - Условия эксплуатации
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от +10 до +30 80 |
Таблица 7 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 5 |
| Средняя наработка на отказ, условных измерений1) | 15000 |
| 1) - Под условным измерением понимают перемещение рамки по штанге до контакта измерительных поверхностей с объектом измерения. При этом перемещение рамки должно быть не менее верхнего предела измерения штангенрейсмаса. | |
наносится типографским способом на титульный лист паспорта.
Таблица 8 - Комплектность средства измерений
| Наименование | Обозначение | Комплектность |
| Штангенрейсмас ЧИЗ | - | 1 шт. |
| Источник питания1) | - | 1 шт. |
| Футляр | - | 1 шт. |
| Паспорт | - | 1 экз. |
| 1) - только для штангенрейсмасов модификации ПТРЦ | ||
приведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта штангенрейсмасов.
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Стандарт предприятия Optim Consult International Co. Limited. «Штангенрейсмасы
ЧИЗ».
