| Номер в госреестре | 93100-24 |
| Наименование СИ | Гигрометры психрометрические |
| Обозначение типа СИ | ВИТ |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие "Термоспектр" (ООО НПП "Термоспектр"), г. Екатеринбург |
| Год регистрации | 2024 |
| Срок свидетельства | 02.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Гигрометры психрометрические ВИТ (далее по тексту - гигрометры) предназначены для измерений температуры и относительной влажности окружающего воздуха.
Принцип действия гигрометров основан на определении относительной влажности воздуха по разности показаний «сухого» и «увлажненного» термометров при помощи психрометрической таблицы. Значение относительной влажности воздуха определяется по таблице как значение, которое находится на пересечении строки, которая соответствует показаниям «сухого» термометра и столбца, который соответствует разности показаний «сухого» и «увлажненного» термометров. Принцип действия термометров основан на тепловом изменении объема термометрической жидкости в зависимости от температуры измеряемой среды.
Конструктивно гигрометры состоят из пластмассового основания к которому крепятся два термометра со шкалой, психрометрическая таблица, стеклянный питатель. Резервуар термометра с надписью «Увлажненный», увлажняется дистиллированной водой с питателя с помощью батистового или шифонового фитиля.
Заводской номер и знак утверждения типа наносятся типографским способом на маркировочную табличку, размещаемую на корпусе гигрометра методом наклеивания.
Пломбирование гигрометров не предусмотрено.
Гигрометры выпускаются в двух исполнениях - ВИТ-1 и ВИТ-2, которые различаются диапазонами измерений температуры и относительной влажности.
Общий вид гигрометров с указанием мест нанесения заводского номера, знака утверждения типа представлен на рисунках 1, 2. Общий вид маркировочной таблички гигрометров приведен на рисунке 3.
| ООО НПП «Термоспектр» Гигрометр психрометрический исполнение ВИТ-1 по ТУ 26.51.51-001-80126927-2023 Год выпуска_________ Заводской номер________ | Место нанесения знака утверждения типа |
Рисунок 3 - Общий вид маркировочной таблички гигрометров
Места
размещения маркировочной таблички
Рисунок 2 - Общий вид гигрометров исполнения ВИТ-2

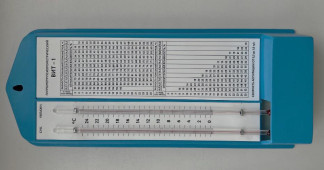

Рисунок 1 - Общий вид гигрометров исполнения ВИТ-1
Метрологические и основные технические характеристики гигрометров представлены в таблицах 1 и 2 соответственно.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры «сухого» и «увлажненного» термометров, °С: - ВИТ-1 - ВИТ-2 | от 0 до +25 от +15 до +40 |
| Пределы допускаемой абсолютной погрешности измерений температуры «сухого» и «увлажненного» термометров, °С | ±0,2 |
| Наименование характеристики | Значение |
| Диапазон измерений относительной влажности, % (в зависимости от температуры окружающей среды, °С): - ВИТ-1 от +5 до +25 | от 20 до 90 |
| - ВИТ-2 от +20 до +23 включ. | от 54 до 90 |
| св. +23 до +26 включ. | от 40 до 90 |
| св. +26 до +40 включ. | от 20 до 90 |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности при скорости аспирации от 0,5 до 1,0 м/с, % (при температуре «сухого» термометра, °С): - от +5 до +10 включ. | ±7 |
| - св. +10 до +30 включ. | ±6 |
| - св. +30 до +40 включ. | ±5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более | |
| - длина | 295 |
| - ширина | 120 |
| - высота | 50 |
| Масса, г, не более | 350 |
| Рабочие условия эксплуатации | |
| - температура окружающей среды, °С | от 0 до +40 |
| - относительная влажность воздуха, % | от 5 до 100 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Среднее время наработки до отказа, ч, не менее | 4000 |
наносится на титульный лист паспорта типографским способом и на маркировочную табличку, размещаемую на корпусе гигрометров.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Гигрометр психрометрический1 | ВИТ-1 или ВИТ-2 | 1 шт. |
| Паспорт | ТС.023.001.1ПС | 1 экз. |
| Руководство по эксплуатации | ТС.023.001.1РЭ | 1 экз. |
| Упаковка | ТС.023.005.1 | 1 шт. |
| Фитиль | ТС.023.004.1 | 1 шт. |
| Примечание 1 Обозначение в конструкторской документации ТС.023.001.1 | ||
приведены в разделе «Порядок работы» документа ТС.023.001.1РЭ.
ТУ 26.51.51-001-80126927-2023 «Гигрометры психрометрические ВИТ. Технические условия»;
ГОСТ Р 8.811-2012 ГСИ. Таблицы психрометрические. Построение, содержание, расчетные соотношения;
ГОСТ 28498-90 Термометры жидкостные стеклянные. Общие технические требования.
Методы испытаний.
