| Номер в госреестре | 92107-24 |
| Наименование СИ | Микрометры |
| Обозначение типа СИ | ГТО |
| Изготовитель | ANHUI MEASURING TOOLS COMPANY, КНР |
| Год регистрации | 2024 |
| Срок свидетельства | 13.05.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Микрометры ГТО (далее по тексту - микрометры) предназначены для измерений наружных линейных размеров деталей.
Принцип действия микрометров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение измерительного наконечника.
Микрометры изготавливаются следующих моделей:
- МК - с отсчетом показаний по шкалам стебля и барабана;
- МКЦ - с отсчетом показаний по электронному цифровому устройству.
Микрометры состоят из скобы, в которую с одной стороны установлена микрометрическая головка с измерительной поверхностью, а с другой - неподвижная пятка. На микрометрической головке микрометров имеется устройство (трещотка, фрикцион), обеспечивающее постоянство измерительного усилия в заданных пределах. Для закрепления микрометрического винта имеется стопорное устройство или без него.
Для установки в начальное положение микрометры типа МК с нижним пределом диапазона измерений 25 мм и более комплектуются установочными мерами. Измерительные поверхности установочных мер длиной до 300 мм плоские (нерегулируемые), а более 300 мм -сферические (регулируемые).
К данному типу средств измерений относятся микрометры торговой марки «ГТО».
Торговый знак наносится на паспорт микрометров типографским методом,
на теплоизоляционную накладку, скобу или барабан микрометрической головки микрометра краской или лазерной маркировкой.
Заводской номер в формате цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносятся краской, методом деформации или лазерной маркировкой в местах, указанных на рисунке 13.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование микрометров от несанкционированного доступа не предусмотрено.
Общий вид микрометров указан на рисунках 1 - 12.

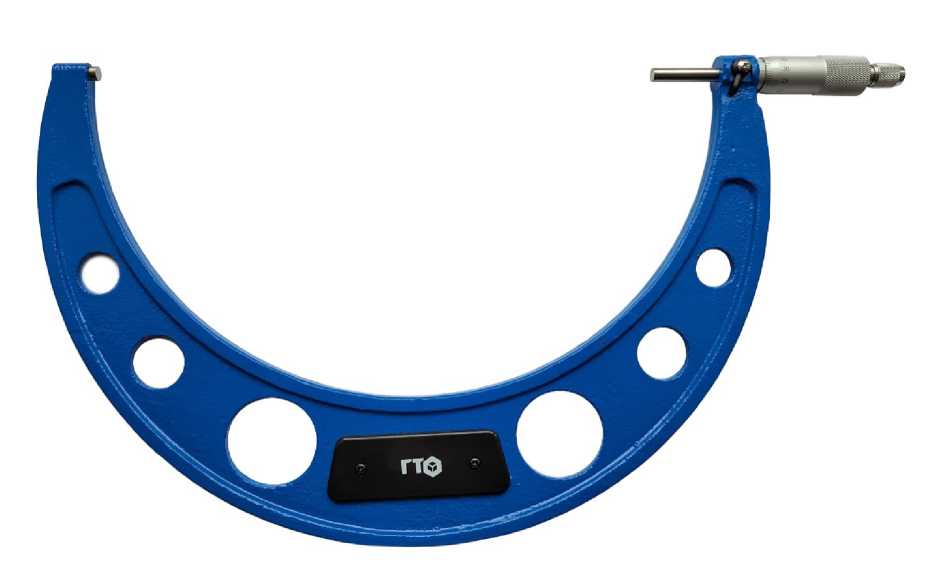

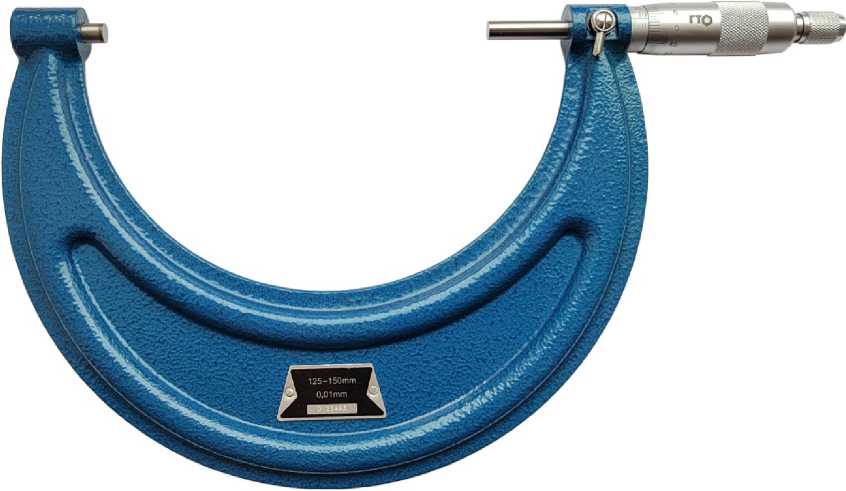

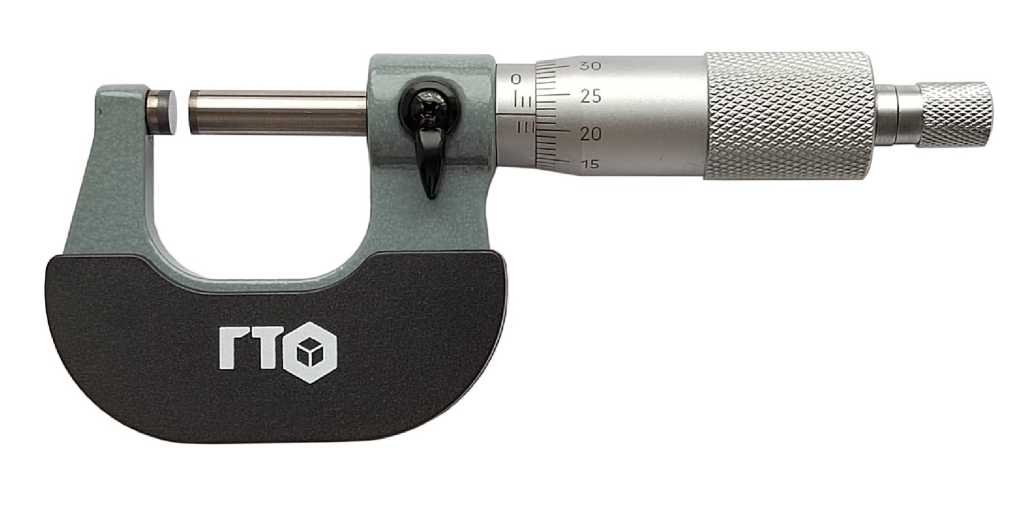

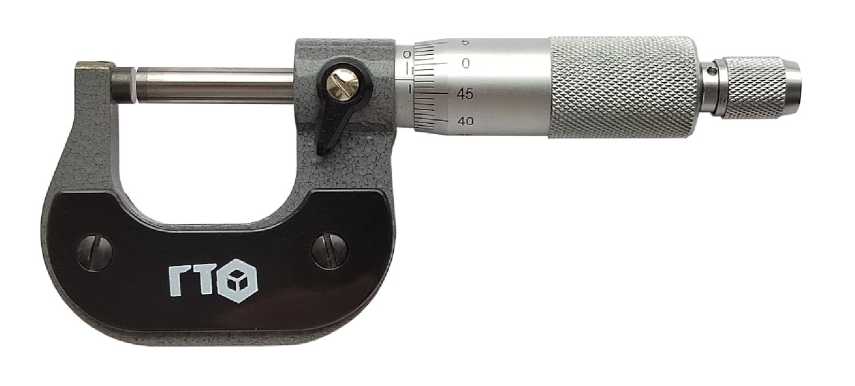

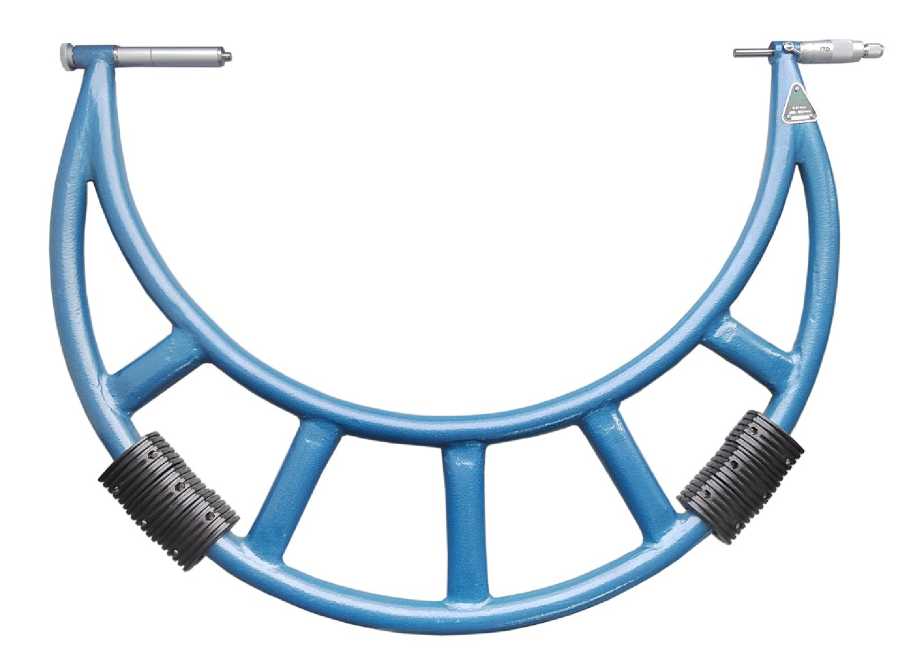

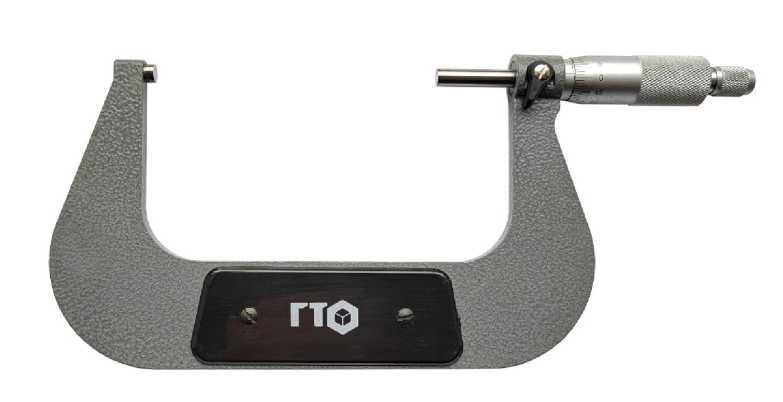

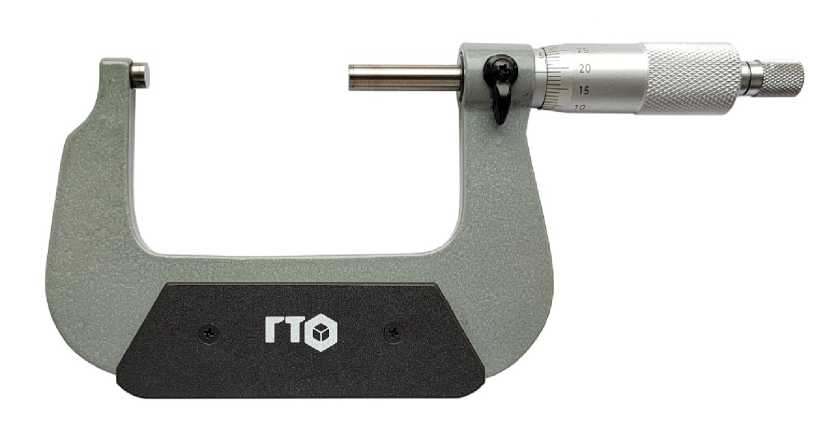

Рисунок 1 - Общий вид микрометров модели МК

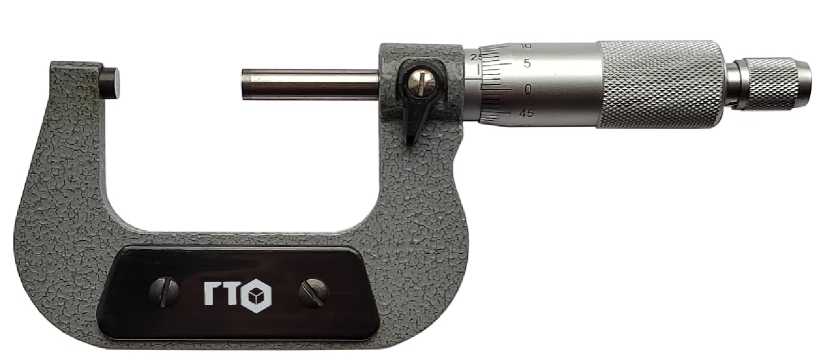

Рисунок 2 - Общий вид микрометров модели МК

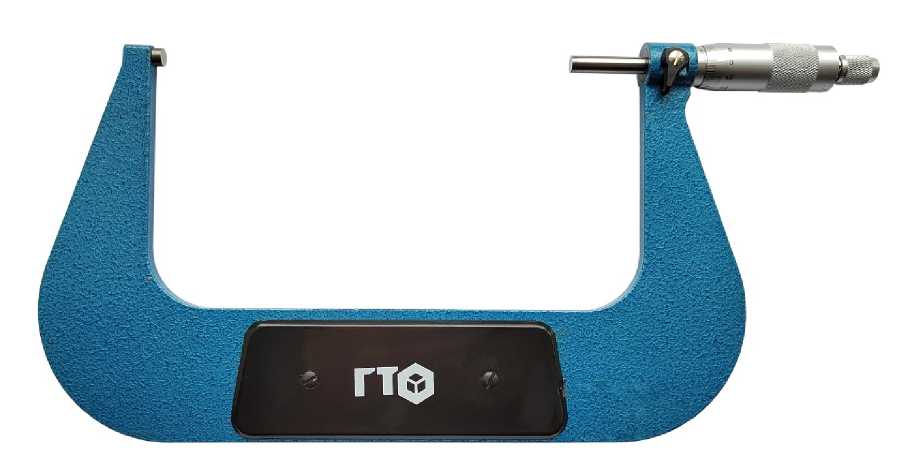

Рисунок 3 - Общий вид микрометров модели МК
Рисунок 4 - Общий вид микрометров модели МК
Рисунок 5 - Общий вид микрометров модели МК
Рисунок 6 - Общий вид микрометров модели МК
Рисунок 7 - Общий вид микрометров модели МК
Рисунок 8 - Общий вид микрометров модели МК
Рисунок 9 - Общий вид микрометров модели МК

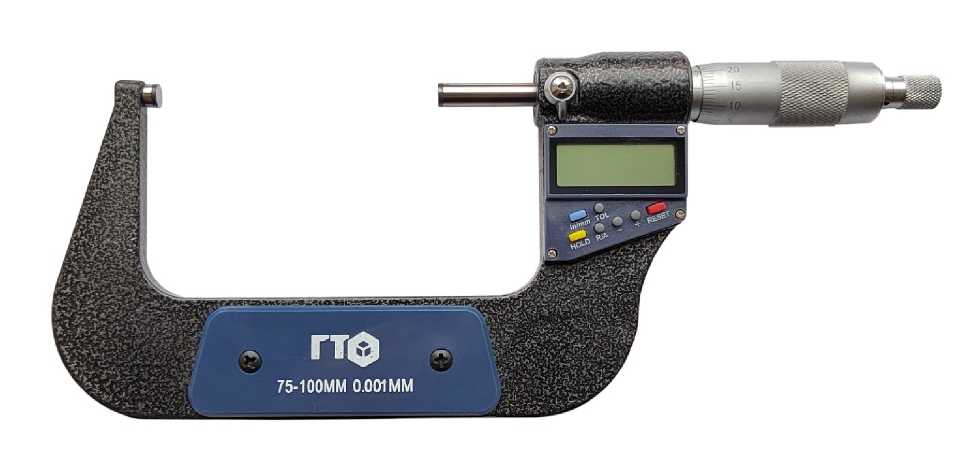

Рисунок 10 - Общий вид микрометров модели МКЦ

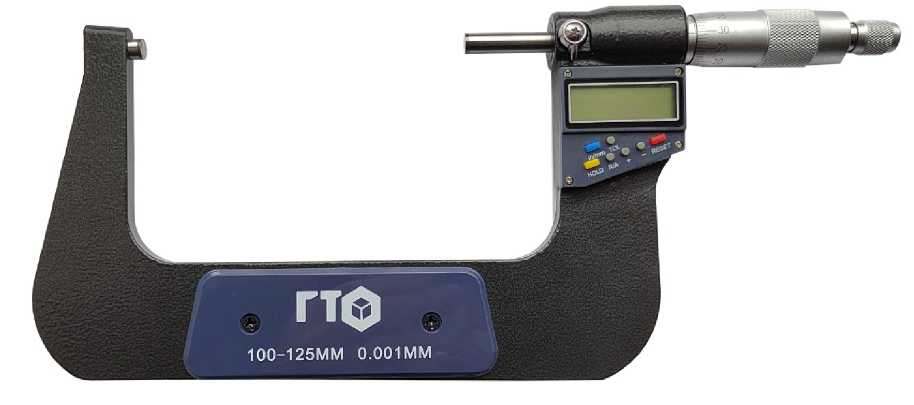

Рисунок 11 - Общий вид микрометров модели МКЦ
Рисунок 12 - Общий вид микрометров модели МКЦ
Место нанесения заводского номера

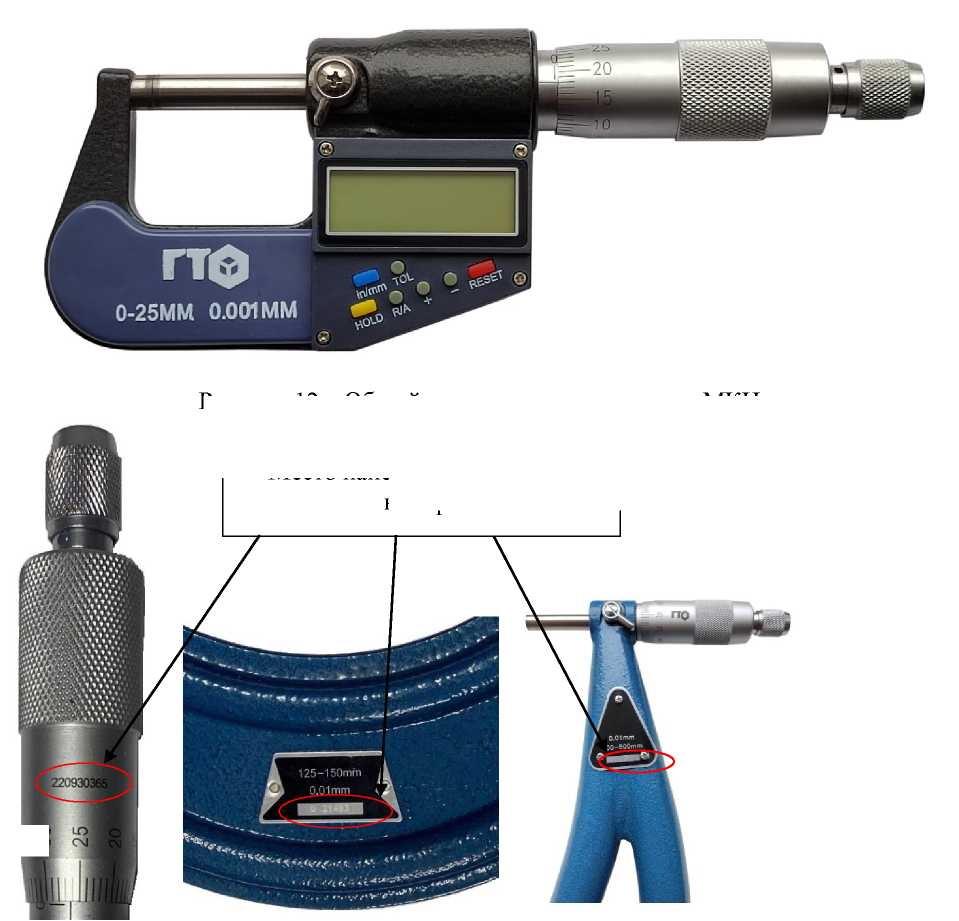

Рисунок 13 - Места нанесения заводского номера
Таблица 1 - Метрологические характеристики микрометров
| Модель | Диапазон измерений, мм | Значение отсчета по шкалам стебля и барабана (шаг дискретности), мм | Пределы допускаемой абсолютной погрешности, мм | Допуск параллельности измерительных поверхностей, мкм |
| МК | От 0 до 25 | 0,01 | ±0,004 | 1,5 |
| От 25 до 50 | 0,01 | ±0,004 | 2,1 | |
| От 50 до 75 | 0,01 | ±0,005 | 3,0 | |
| От 75 до 100 | 0,01 | ±0,005 | 3,0 | |
| От 100 до 125 | 0,01 | ±0,006 | 3,0 | |
| От 125 до 150 | 0,01 | ±0,006 | 3,0 | |
| От 150 до 175 | 0,01 | ±0,007 | 3,0 | |
| От 175 до 200 | 0,01 | ±0,007 | 3,0 | |
| От 200 до 225 | 0,01 | ±0,008 | 4,0 | |
| От 225 до 250 | 0,01 | ±0,008 | 4,0 | |
| От 250 до 275 | 0,01 | ±0,009 | 5,0 | |
| От 275 до 300 | 0,01 | ±0,009 | 5,0 | |
| От 300 до 400 | 0,01 | ±0,011 | 5,0 | |
| От 400 до 500 | 0,01 | ±0,013 | 7,0 | |
| От 500 до 600 | 0,01 | ±0,014 | 7,0 | |
| МКЦ | От 0 до 25 | 0,001 | ±0,004 | 1,5 |
| От 25 до 50 | 0,001 | ±0,004 | 2,1 | |
| От 50 до 75 | 0,001 | ±0,005 | 3,0 | |
| От 75 до 100 | 0,001 | ±0,005 | 3,0 | |
| От 100 до 125 | 0,001 | ±0,006 | 3,0 | |
| От 125 до 150 | 0,001 | ±0,006 | 3,0 |
Таблица 2 - Метрологические характеристики установочных мер
| Номинальный размер установочных мер, мм | Допускаемое отклонение длины установочных мер от номинального размера, мкм | Суммарный допуск плоскостности и параллельности измерительных поверхностей установочных мер, мкм |
| 25, 50, 75 | ±1,5 | 0,50 |
| 100, 125 | ±2,0 | 0,75 |
| 150, 175 | 1,00 | |
| 200, 225 | 1,50 | |
| 250, 275 | ±2,5 | 1,75 |
| 325, 375, 425, 475 | ±3,5 | - |
| 525, 575 | ±4,0 | - |
Таблица 3 - Технические характеристики микрометров
| Наименование характеристики | Значение |
| Допуск плоскостности измерительных поверхностей микрометра, мкм, не более | 0,9 |
| Измерительное усилие, Н | От 5 до 10 |
| Колебание измерительного усилия, Н, не более | 2 |
| Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха, %, не более | От + 15 до +25 80 |
Таблица 4 - Габаритные размеры и масса
| Диапазон измерений, мм | Габаритные размеры (Длина х Ширина, Высота), мм, не более | Масса, кг, не более |
| От 0 до 25 | 160х55х25 | 0,3 |
| От 25 до 50 | 180х85х25 | 0,4 |
| От 50 до 75 | 210х100х25 | 0,5 |
| От 75 до 100 | 240х115х25 | 0,6 |
| От 100 до 125 | 270х120х25 | 0,8 |
| От 125 до 150 | 285х160х25 | 0,9 |
| От 150 до 175 | 305х170х25 | 1,1 |
| От 175 до 200 | 330х185х25 | 1,2 |
| От 200 до 225 | 350х200х25 | 1,3 |
| От 225 до 250 | 380х220х25 | 1,5 |
| От 250 до 275 | 400х240х25 | 1,6 |
| От 275 до 300 | 470х305х25 | 1,8 |
| От 300 до 400 | 610х405х35 | 2,3 |
| От 400 до 500 | 700х490х35 | 2,6 |
| От 500 до 600 | 750х540х35 | 3,2 |
наносится на титульный лист паспорта типографским методом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Комплектность |
| Микрометр | ГТО | 1 шт. |
| Элемент питания для микрометров модели МКЦ | - | 1 шт. |
| Установочная мера для микрометров с нижним пределом диапазона измерений от 25 мм | - | 1 шт. или 1 компл. |
| Футляр | - | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 6 «Порядок работы» паспорта микрометров.
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
Стандарт предприятия ANHUI MEASURING TOOLS COMPANY «Микрометры».
