| Номер в госреестре | 90663-23 |
| Наименование СИ | Угольники поверочные 90° |
| Обозначение типа СИ | Micron |
| Изготовитель | SHANGHAI UNI-STAR TOOLS COMPANY, Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 07.12.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Угольники поверочные 90° Micron (далее - угольники) предназначены для измерений отклонений от перпендикулярности взаимного расположения поверхностей деталей контактным методом.
Принцип действия угольников основан на сравнении просвета между измерительными поверхностями угольника и контролируемым взаимно-перпендикулярным расположением поверхностей деталей с «образцом просвета», составленного из концевых мер длины, притёртых к плоской стеклянной пластине.
Конструктивно угольники представляют собой стальные изделия с механической и термической (угольники высотой до 250 мм) обработкой.
Угольники изготавливаются следующих модификаций:
- УЛП - лекальные плоские;
- УП - слесарные плоские;
- УШ - слесарные с широким основанием.
Угольники модификации УЛП изготавливаются в исполнениях КЛ.0 и КЛ.1, угольники модификаций УП и УШ изготавливаются в исполнениях КЛ.1 и КЛ.2, отличающиеся между собой допусками перпендикулярности, параллельности, плоскостности и прямолинейности измерительных поверхностей.
Угольники модификации УШ изготавливаются в моделях 1 и 2, отличающиеся между собой конструкцией основания.
Каждая модификация угольников имеет ряд типоразмеров, которые отличаются друг от друга габаритами.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, типоразмер и исполнение угольника наносятся на нерабочую поверхность угольников методом лазерной гравировки и вписывается вручную в паспорт. Исполнения угольника могут наноситься равносильными обозначениями: КЛ.1 - 1; КЛ.2 - 2, КЛ.3 - 3, КЛ.4 - 4, тогда общее обозначение будет иметь вид, например:
1-100x160, где
1 - исполнение угольника;
100x160 - типоразмер.
60x40 КЛ.0, где
КЛ.0 - исполнение угольника;
60x40 - типоразмер.
Место нанесения заводского номера представлено на рисунке 5.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование угольников не предусмотрено.
Общий вид угольников приведён на рисунках 1-4.

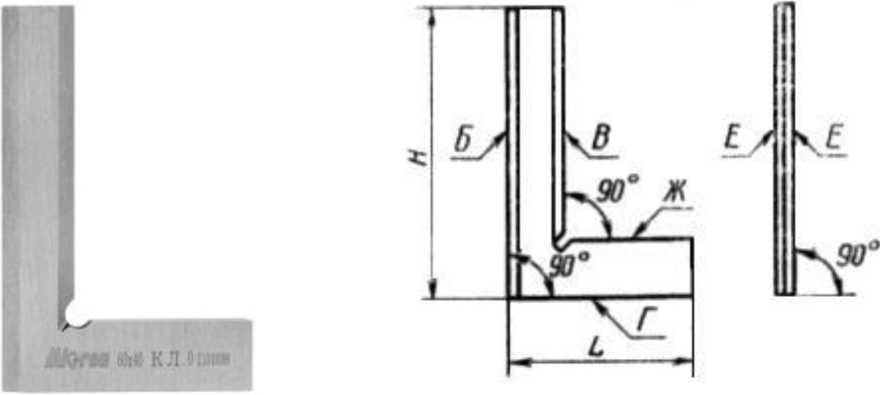

Рисунок 1 - Общий вид угольников поверочных 90° Micron и обозначение поверхностей модификации УЛП

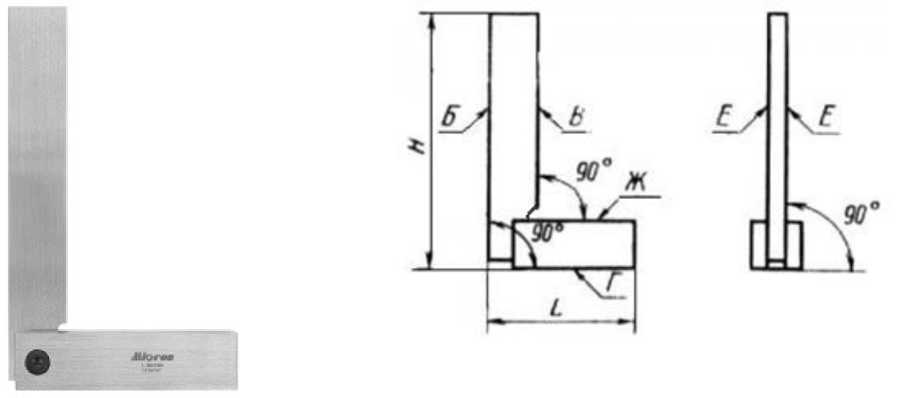

Рисунок 2 - Общий вид угольников поверочных 90° Micron и обозначение поверхностей модификации УП
Рисунок 3 - Общий вид угольников поверочных 90° Micron и обозначение поверхностей модификации УШ модель 1
Рисунок 4 - Общий вид угольников поверочных 90° Micron и обозначение поверхностей модификации УШ модель 2

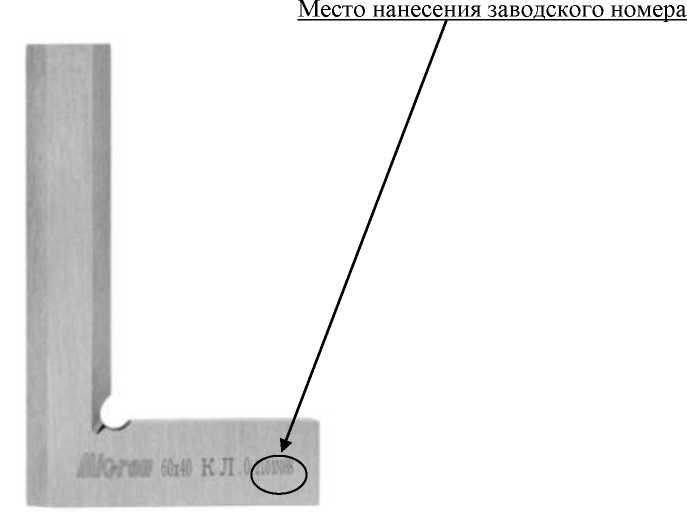

Рисунок 5 - Место нанесения заводского номера на угольники поверочные 90° Micron
Таблица1 - Основные размеры и исполнения угольников
| Модификация | Н, мм | L, мм | Исполнения |
| УЛП | 60 | 40 | КЛ.0, КЛ.1 |
| 100 | 60 | ||
| 160 | 100 | ||
| 250 | 160 | ||
| УП | 60 | 40 | КЛ.1, КЛ.2 |
| 100 | 60 | ||
| 160 | 100 | ||
| 250 | 160 | ||
| 400 | 250 | ||
| УШ | 60 | 40 | |
| 100 | 60 | ||
| 160 | 100 | ||
| 250 | 160 | ||
| 400 | 250 | ||
| 630 | 400 | ||
| 1000 | 630 |
Таблица 2 - Допуск перпендикулярности измерительных поверхностей Б и В к опорным поверхностям Г и Ж для угольников всех модификаций на длине Н
| Н, мм | Допуск перпендикулярности, мкм, для исполнения | ||
| КЛ.0 | КЛ.1 | КЛ.2 | |
| 60 | 2,5 | 5,0 | 13,0 |
| 100 | 3,0 | 6,0 | 15,0 |
| 160 | 3,5 | 7,0 | 18,0 |
| 250 | 4,5 | 9,0 | 22,0 |
| 400 | - | 12,0 | 30,0 |
| 630 | - | 16,0 | 40,0 |
| 1000 | - | 20,0 | 40,0 |
Таблица 3 - Допуски плоскостности измерительных поверхностей Б и В, допуски плоскостности и параллельности опорных поверхностей Г и Ж на длине H угольников модификаций УП и УШ_____________________________________________________
| Н, мм | Допуск, мкм | |||||
| плоскостности измерительных поверхностей Б и В | плоскостности опорных поверхностей Г и Ж | параллельности опорных поверхностей Г и Ж | ||||
| исполнение | ||||||
| КЛ.1 | КЛ.2 | КЛ.1 | КЛ.2 | КЛ.1 | КЛ.2 | |
| 60 | 2,0 | 4,0 | 2,5 | 5,0 | 5,0 | 10,0 |
| 100 | 2,0 | 4,0 | 2,5 | 5,0 | 6,0 | 12,0 |
| 160 | 3,0 | 6,0 | 4,0 | 8,0 | 7,0 | 14,0 |
| 250 | 3,0 | 6,0 | 4,0 | 8,0 | 9,0 | 18,0 |
| 400 | 5,0 | 10,0 | 6,0 | 12,0 | 12,0 | 25,0 |
| 630 | 6,0 | 12,0 | 8,0 | 16,0 | 16,0 | 30,0 |
| 1000 | 10,0 | 20,0 | 12,0 | 24,0 | 24,0 | 40,0 |
Таблица 4 - Допуск прямолинейности измерительных поверхностей Б и В на длине Н и L, допуски плоскостности и параллельности опорных поверхностей Г и Ж на длине Н угольников модификаций УЛП
| Н и L, мм | Допуск, мкм | |||||
| Прямолинейность измерительных поверхностей Б и В | Плоскостность опорных поверхностей Г и Ж | Параллельность опорных поверхностей Г и Ж | ||||
| исполнение | ||||||
| КЛ.0 | КЛ.1 | КЛ.0 | КЛ.1 | КЛ.0 | КЛ.1 | |
| 40; 60 | 1,0 | 2,0 | 1,5 | 2,5 | 2,5 | 5,0 |
| 100 | 1,0 | 2,0 | 1,5 | 2,5 | 3,0 | 6,0 |
| 160 | 1,5 | 3,0 | 2,0 | 4,0 | 3,5 | 7,0 |
| 250 | 1,5 | 3,0 | 2,0 | 4,0 | 4,5 | 9,0 |
Таблица 5 - Допуск перпендикулярности боковых поверхностей Е угольников модификаций УП и УШ к опорной поверхности Г
| Н, мм | Допуск перпендикулярности боковых поверхностей Е к опорной поверхности Г, мкм, для исполнения | |
| КЛ.1 | КЛ.2 | |
| 60 | 40 | 125 |
| 100 | 50 | 160 |
| 160 | 60 | 200 |
| 250 | 80 | 250 |
| 400 | 100 | 320 |
| 630 | 125 | 400 |
| 1000 | 160 | 500 |
аблица 6 - Параметры шероховатости поверхностей угольников
| Модификация | Н, мм | Параметр шероховатости поверхностей Ra по ГОСТ 2789-73, мкм, не более, на базовой длине | ||||||
| 0,25 мм | 0,8 мм | |||||||
| Измерительных Б и В | Опорных Г и Ж | Боковые, торцевые поверхности, скосы, фаски | ||||||
| исполнение | ||||||||
| КЛ.0 | КЛ.1 | КЛ.2 | КЛ.0 | КЛ.1 | КЛ.2 | |||
| УЛП, УП | По табл. 1 | 0,04 | 0,04 | - | 0,08 | 0,08 | - | 0,63 |
| - | 0,08 | 0,16 | - | 0,16 | 0,32 | |||
| УШ | До 400 | - | 0,08 | 0,16 | - | 0,32 | 0,63 | 1,25 |
| Св. 400 | - | 0,16 | 0,32 | - | 0,63 | 0,63 | ||
аблица 7 - Допускаемые статические нагрузки на соединение линейки угольников УШ мод. 2
| Н, мм | Нагрузка, кгс (Н), не более |
| 60; 100; 160 | 20(196) |
| 250; 400; 630 | 30 (294) |
| 1000 | 40(392) |
аблица 8 - Габаритные размеры и масса, с учетом упаковки
| Модификация | Н, мм | Габаритные размеры, мм, не более | Масса, кг, не более | ||
| высота | длина | ширина | |||
| УЛП | 60 | 85 | 60 | 23 | 0,09 |
| 100 | 125 | 80 | 25 | 0,25 | |
| 160 | 185 | 120 | 30 | 0,35 | |
| 250 | 280 | 180 | 40 | 0,90 | |
| УП | 60 | 85 | 60 | 23 | 0,09 |
| 100 | 125 | 80 | 25 | 0,25 | |
| 160 | 185 | 120 | 30 | 0,35 | |
| 250 | 280 | 180 | 40 | 0,90 | |
| 400 | 430 | 275 | 50 | 2,35 | |
Окончание таблицы 8
| Модификация | Н, мм | Габаритные размеры, мм, не более | Масса, кг, не более | ||
| высота | длина | ширина | |||
| УШ | 60 | 85 | 60 | 23 | 0,09 |
| 100 | 125 | 80 | 25 | 0,25 | |
| 160 | 185 | 120 | 30 | 0,35 | |
| 250 | 280 | 180 | 40 | 0,90 | |
| 400 | 430 | 275 | 50 | 2,35 | |
| 630 | 745 | 430 | 65 | 5,50 | |
| 1000 | 1505 | 670 | 85 | 10,6 | |
аблица 9 - Условия эксплуатации и средний срок службы
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - изменение температуры, °С/ч, не более | от +16,5 до +23,5 0,5 |
наносится типографским способом на титульный лист документа «Угольники поверочные 90° Micron. Паспорт».
Таблица 10 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Угольник поверочный 90° | Micron | 1 шт. |
| Укладочный футляр | - | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 6 «Методы измерений» документа «Угольники поверочные 90° Micron.
Паспорт».
Локальная поверочная схема для средств измерений отклонений от перпендикулярности;
Стандарт предприятия SHANGHAI UNI-STAR TOOLS COMPANY, Китай.
