Кольца установочные Micron, 89737-23

Кольца установочные Micron (далее по тексту - кольца) предназначены для установки и настройки на требуемый размер нутромеров и приборов для измерений диаметров отверстий.
Карточка СИ
Номер в госреестре 89737-23
Наименование СИ Кольца установочные
Обозначение типа СИ Micron
Изготовитель Qinghai Measuring & Cutting Tools Co., Ltd, КНР
Год регистрации 2023
Срок свидетельства 09.08.2028
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Кольца установочные Micron (далее по тексту - кольца) предназначены для установки и настройки на требуемый размер нутромеров и приборов для измерений диаметров отверстий.

Описание

Принцип действия колец заключается в установке нутромеров или других средств измерений на требуемый размер с использованием нормированного значения внутреннего диаметра кольца.

Кольца представляют собой цилиндрические детали, изготовленные из стали, с отверстием определенного диаметра, формирующим измерительную (рабочую) поверхность, по которой контактируют измерительные наконечники проверяемого прибора.

Кольца изготавливаются трех исполнений: 1, 2 и 3, отличающихся между собой допускаемыми отклонениями от номинального диаметра и непостоянством диаметра в продольном сечении.

К данному типу средств измерений относятся кольца установочные Micron.

Логотип ^наносится на титульный лист паспорта колец типографским методом и на нерабочую поверхность кольца методом лазерной маркировки.

Заводской номер в формате цифрового обозначения, наносится на нерабочую поверхность кольца лазерной маркировкой в местах, указанных на рисунках 1 - 3.

Возможность нанесения знака поверки на средство измерений отсутствует.

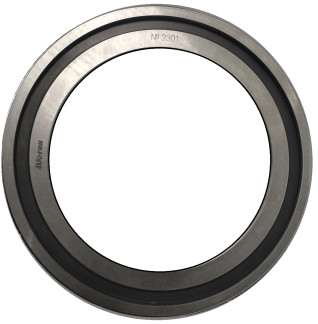

Общий вид колец указан на рисунках 1 - 3.

Пломбирование колец от несанкционированного доступа не предусмотрено.

Технические характеристики

Таблица 1 - Метрологические характеристики колец

Диапазон номинальных диаметров отверстий колец, мм

Допускаемые отклонения от номинальных диаметров, мкм

Непостоянство диаметра в продольном сечении, мкм

Исп. 1

Исп. 2

Исп. 3

Исп. 1

Исп. 2

Исп. 3

От 0,970 до 2,800 включ.

±1,0

±2,0

±3,0

1,0

2,0

3,0

Св. 2,800 до 3,200 включ

±1,3

±2,5

±4,0

1,0

2,0

3,0

Св. 3,200 до 5,600 включ.

±1,3

±2,5

±3,0

1,0

2,0

3,0

Св. 5,600 до 9,500 включ.

±1,3

±3,0

±4,5

1,0

2,5

4,0

Св. 9,500 до 17,000 включ.

±1,5

±4,0

±5,5

1,2

3,0

5,0

Св. 17,000 до 28,000 включ.

±2,0

±4,5

±6,5

1,5

4,0

6,0

Св. 28,000 до 48,000 включ.

±2,0

±5,5

±8,0

1,5

4,0

7,0

Св. 48,000 до 75,000 включ.

±2,5

±6,5

±9,5

2,0

5,0

8,0

Св. 75,000 до 85,000 включ.

±3,0

±7,5

±12,0

2,5

6,0

10,0

Св. 85,000 до 110,000 включ.

±3,0

±6,5

±12,0

2,5

6,0

10,0

Св. 110,000 до 150,000 включ.

±4,0

±9,0

±15,0

3,5

8,0

12,0

Св. 150,000 до 200,000 включ.

±4,0

±9,0

±15,0

4,0

9,0

14,0

Св. 200,000 до 250,000 включ.

±5,0

±12,0

±18,0

4,0

9,0

14,0

Св. 250,000 до 300,030

±6,0

±12,0

±18,0

4,0

9,0

14,0

Примечание:

Допускаются завалы диаметров отверстий на расстоянии от торцов:

-    1,5 мм - для колец высотой от 8 до 12 мм;

-    2,0 мм - для колец выстой от 12 до 20 мм;

-    3,0 мм - для колец выстой от 20 до 30 мм;

-    5,0 мм - для колец выстой свыше 30 мм._

Таблица 2 - Параметр шероховатости измерительной поверхности кольца, условия эксплуатации__

Наименование характеристики

Значение

Исп. 1

Исп. 2, Исп. 3

Параметр шероховатости Ra измерительной поверхности кольца по ГОСТ 2789-73, мкм, не более

0,2

0,4

Условия эксплуатации:

-    диапазон рабочих температур, °С

-    относительная влажность, %, не более

от +15 до +25 80

Таблица 3 - Габаритные размеры и масса колец

Диапазон номинальных диаметров отверстий колец, мм

Г абаритные размеры (диаметр х высота), мм, не более

Масса, кг, не более

От 0,970 до 4,200 включ.

22 х 5

0,02

Св. 4,200 до 4,800 включ.

32 х 5

0,02

Св. 4,800 до 10,500 включ.

32 х 8

0,05

Св. 10,500 до 18,000 включ.

45 х 12

0,13

Св. 18,000 до 19,000 включ.

45 х 12

0,14

Св. 19,000 до 25,000 включ.

53 х 16

0,20

Св. 25,000 до 32,000 включ.

63 х 16

0,31

Св. 32,000 до 50,000 включ.

85 х 20

0,70

Св. 50,000 до 60,000 включ.

113 х 25

1,30

Св. 60,000 до 80,000 включ.

125 х 24

1,50

Св. 80,000 до 90,000 включ.

140 х 25

1,80

Св. 90,000 до 120,000 включ.

175 х 28

2,45

Св. 120,000 до 160,000 включ.

225 х 35

6,35

Св. 160,000 до 200,000 включ.

310 х 38

12,10

Св. 200,000 до 250,000 включ.

355 х 38

12,60

Св. 250,000 до 300,030

395 х 38

17,50

Знак утверждения типа

наносится на титульный лист паспорта типографским методом. Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Комплектность

Кольцо установочное

Micron

1 шт.

Футляр

-

1 шт.

Паспорт

КУ.00.001.ПС

1 экз.

Сведения о методах измерений

приведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта колец установочных Micron.

Нормативные документы

Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;

Стандарт предприятия Qinghai Measuring & Cutting Tools Co., Ltd «Кольца установочные Micron».

Зарегистрировано поверок 1458
Поверителей 23
Актуальность данных 08.06.2025
Поверители
ООО РМЦ "Калиброн"
1235 поверок
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
57 поверок
ФБУ "НИЦ ПМ - РОСТЕСТ"
52 поверки
ОАО "Машиностроительный завод" (МСЗ), г. Электросталь
19 поверок
ООО «МетрЛифтСервис»
17 поверок
ФГУ "Новосибирский ЦСМ"
11 поверок
ФГУ "Нижегородский ЦСМ"
9 поверок
ФГУ "Пензенский ЦСМ"
9 поверок
ФБУ "Тюменский ЦСМ"
6 поверок
ПАО "ОБЪЕДИНЕННАЯ АВИАСТРОИТЕЛЬНАЯ КОРПОРАЦИЯ" (ОАК)
6 поверок
ФБУ "Ростест-Москва"
5 поверок
Татарстанский ЦСМ
5 поверок
ООО "ЦЕНТР СТАНДАРТ-М"
4 поверки
ООО НПП "Челябинский инструментальный завод"
4 поверки
ФБУ «Тест-С.-Петербург»
4 поверки
ООО «МЦ Севр групп»
3 поверки
ФБУ "ПРИОКСКИЙ ЦСМ"
3 поверки
ФБУ "ПЕРМСКИЙ ЦСМ"
3 поверки
ФБУ "УЛЬЯНОВСКИЙ ЦСМ"
2 поверки
ФБУ «Белгородский ЦСМ»
1 поверка
ОАО "ГОЗ Обуховский завод"
1 поверка
ФГУП "Ангарский электролизный химический комбинат" (АЭХК)
1 поверка
ФБУ "Самарский ЦСМ"
1 поверка
89737-23
Номер в ГРСИ РФ:
89737-23
Производитель / заявитель:
Qinghai Measuring & Cutting Tools Co., Ltd, КНР
Год регистрации:
2023
Cрок действия реестра:
09.08.2028
