| Номер в госреестре | 87777-22 |
| Наименование СИ | Динамометры электронные переносные |
| Обозначение типа СИ | АЦДМ |
| Изготовитель | Общество с ограниченной ответственностью "НПО "МегаТонн Электронные Динамометры" (ООО "НПО "МЭД"), г. Санкт-Петербург |
| Год регистрации | 2022 |
| Срок свидетельства | 20.12.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Динамометры электронные переносные АЦДМ (далее - динамометры) предназначены для измерений статических и медленно изменяющихся сил растяжения и/или сжатия.
Динамометры могут применятся при проведении поверки, калибровки и аттестации рабочих эталонов (машин силовоспроизводящих) и при проведении поверки и калибровки рабочих средств измерений (машин испытательных, прессов, стендов и других измерительных систем) в качестве рабочего эталона 2-го разряда согласно государственной поверочной схемы для средств измерений силы, утвержденной приказом Росстандарта от «22» октября 2019 г. № 2498.
Принцип действия динамометров заключается в преобразовании деформации упругого элемента, вызванной действием приложенной силы, в электрический сигнал.
Динамометры состоят из упругого элемента с наклеенными на нем тензорезисторами, силовводящих элементов, электронного блока и соединительного кабеля. Упругий элемент конструктивно может устанавливаться внутри электронного блока.
Тензорезисторы соединены между собой по мостовой схеме, включающей элементы термокомпенсации и нормирования. Приложенная к динамометру сила вызывает разбаланс тензоре-зисторного моста. Аналоговый электрический сигнал разбаланса моста поступает в электронный блок для аналого-цифрового преобразования, обработки и индикации результата измерений.
Силовводящие элементы обеспечивают условия силовведения и монтажа динамометра. Электронный блок при помощи клавиш управления позволяет осуществить дополнительные функциональные возможности:
- установление нулевых показаний;
- обнуление значения ранее приложенного усилия с сохранением значения этого усилия в
памяти;
- фиксация пикового значения.
Выпускаемые модификации динамометров отличаются видом измеряемой силы, внешним видом упругих элементов и электронных блоков, а также значениями метрологических и технических характеристик.
Типовое обозначение модификаций: АЦДМ/БН-Х/ТИ-К, где АЦДМ - общее обозначение серии (типа);
Б - обозначение типа электронного блока (1; 2 ;3; 4; 5; 6; 7)
Н - вид измеряемой силы (Р - растяжение, C - сжатие, У - универсальный (и сжатие, и растяжение));
Лист № 2 Всего листов 9
Х - наибольший предел измерений (НИИ), кН. Возможные значения: 0,01; 0,02;
0,025; 0,03; 0,05; 0,1; 0,2; 0,25; 0,3; 0,5; 1; 1,5; 2; 2,5; 3; 5; 10; 15; 20; 25; 30; 50; 75; 100; 150;
200; 250; 300; 350; 500; 600; 750; 1000;
Т - обозначение варианта исполнения упругого элемента (1; 2; 3; 4; 5; 6; 7; 8);
И - сокращение от «именованная шкала»;
К - класс точности в соответствии с ГОСТ Р 55223-2012 (00; 0,5; 1; 2)
В динамометрах могут применяться электронные блоки семи типов.
Электронные блоки типов 1 - 3 выпускаются в пластиковом корпусе.
Электронные блоки типов 4 - 7 выпускаются в металлическом корпусе.
Электронные блоки типов 1, 2 и 4 могут выпускаться, как в проводном, так и в беспроводном (передача данных по радиоканалу) исполнении.

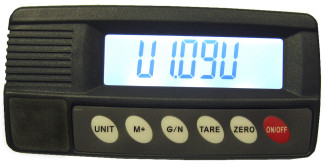

Внешний вид электронных блоков представлен на рисунках 1 - 7.
Упругие элементы динамометров могут быть выполнены в восьми вариантах исполнений. Внешний вид упругих элементов представлен на рисунках 8 - 15.
Серийный номер в виде цифрового обозначения, состоящего из арабских цифр, наносится несмываемой краской на маркировочные таблички, наклеиваемые на упругий элемент и заднюю панель электронного блока.
Маркировочная табличка, которая наклеивается на заднюю панель электронного блока, содержит следующую информацию:
- наименование предприятия-изготовителя;
- модификация динамометра;
- значение наибольшего предела измерения (НИИ);
- значение наименьшего предела измерения (НмИИ);
- дискретность отсчёта (d);
- серийный номер динамометра;
- год выпуска динамометра;
- знак утверждения типа;
Маркировочная табличка, которая наклеивается на упругий элемент, содержит следующую информацию:
- модификация динамометра;
- серийный номер динамометра;
- год выпуска динамометра.
Общий вид маркировочных табличек и мест нанесения серийного номера показано на рисунках 16 - 17.
Нанесение знака поверки на средство измерений не предусмотрено.
Конструкция динамометров обеспечивает ограничение доступа к внутренним элементам электронных блоков в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, путём нанесения пломбирующей наклейки на один из винтов на задней панели или навешивания ударной пломбы в специальном месте на передней панели (только для электронных блоков типа 6). Места пломбировки показаны на рисунках 18 - 19.
В динамометрах используется встроенное в электронный блок программное обеспечение, которое жестко привязано к электрической схеме. Ирограммное обеспечение выполняет функции по сбору, обработке и отображению измерительной информации.
Для предотвращения воздействия на программное обеспечение и защиты настроек динамометров служит административный пароль и электронное клеймо. Корпус электронного блока защищен заводской невосстанавливаемой пломбирующей наклейкой или ударной пломбой.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Тип электронного блока | Тип 1 | Тип 2 | Тип 3 | Тип 4 | Тип 5 | Тип 6 | Тип 7 |
| Идентификационное наименование программного обеспечения | АЦД1 | АЦД2 | АЦД3 | АЦД4 | АЦД5 | АЦД6 | АЦД7 |
| Номер версии (идентификационный номер) программного обеспечения, не ниже | U1.09U | B 0.5 | P 2.1A | U1.09U | uC 19С | uEr 0.6 | uC 19A |
| Цифровой идентификатор программного обеспечения |
Таблица 2 - Метрологические характеристики_
| Модификация | Пределы допускаемой относительной погрешности измерений силы, % |
| АЦДМ/БН-Х/ТИ-00 | ±0,06 |
| АЦДМ/БН-Х/ТИ-0,5 | ±0,12 |
| АЦДМ/БН-Х/ТИ-1 | ±0,24 |
| АЦДМ/БН-Х/ТИ-2 | ±0,45 |
Таблица 3 - Наибольшие пределы измерений Х и предельные значения составляющих погрешности, связанных с воспроизводимостью показаний b, повторяемостью показаний b' интерполяцией fc, дрейфом нуля _fo, гистерезисом v и ползучестью с^_
| Модификация | Наибольший предел измерений1^ Х, кН | Предельные значения2), % | |||||
| b | b' | fc | fo | v | с | ||
| АЦДМ/БН-Х/ТИ-00 | от 0,01 до 1000 | 0,05 | 0,025 | ±0,025 | ±0,012 | 0,07 | 0,025 |
| АЦДМ/БН-Х/ТИ-05 | от 0,01 до 1000 | 0,10 | 0,05 | ±0,05 | ±0,025 | 0,15 | 0,05 |
| АЦДМ/БН-Х/ТИ-1 | от 0,01 до 1000 | 0,20 | 0,10 | ±0,10 | ±0,050 | 0,30 | 0,10 |
| АЦДМ/БН-Х/ТИ-2 | от 0,01 до 1000 | 0,40 | 0,20 | ±0,20 | ±0,10 | 0,50 | 0,20 |
| л измерений больше или равен: в класса точности 00 - 10 % от наибольшего предела измерений; в класса точности 0,5 - 5 % от наибольшего предела измерений; в класса точности 1 и 2 - 2 % от наибольшего предела измерений. змерений указывается на несмываемой наклейке, закрепленной на ока, а также в паспорте. означения приведены в соответствии с ГОСТ Р 55223-2012 | |||||||
| 1) - наименьший преде - для динамометро - для динамометро - для динамометро Наименьший предел и задней панели электронного б 2) - терминология и об | |||||||
Лист № 7 Всего листов 9
Таблица 4 - Габаритные размеры и масса упругого элемента с силовводящими элементами в зави-
симости от наибольшего предела измерений
| Наибольший предел измерений, кН | Масса, кг, не более | Г абаритные размеры, мм, не более | ||
| длина | ширина | высота | ||
| от 0,01 до 0,30 включ. | 2 | 110 | 110 | 180 |
| св. 0,3 до 10,0 включ. | 3 | 120 | 120 | 200 |
| св.10 до 50 включ. | 5 | 150 | 150 | 240 |
| св. 50 до 200 включ. | 15 | 180 | 180 | 500 |
| св. 200 до 1000 включ. | 60 | 320 | 320 | 700 |
Таблица 5 - Габаритные размеры и масса электронного блока
| Тип электронного блока | Масса, кг, не более | Г абаритные размеры, мм, не более | ||
| длина | ширина | высота | ||
| Тип 1 | 2 | 180 | 80 | 80 |
| Тип 2 | 2 | 220 | 120 | 120 |
| Тип 3 | 2 | 170 | 120 | 100 |
| Тип 4 | 3 | 250 | 220 | 120 |
| Тип 5 | 2 | 140 | 70 | 70 |
| Тип 6 | 5 | 220 | 220 | 120 |
| Тип 7 | 7 | 320 | 220 | 160 |
Таблица 6 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока (от аккумуляторной батареи), В | от 3,6 до 12 |
| - напряжение переменного тока, В | от 187 до 242 |
| - частота переменного тока, Г ц | от 49 до 51 |
| Потребляемая мощность, Вт, не более | 20 |
| Условия эксплуатации: - температура окружающей среды, °С | от -10 до +40 |
| - относительная влажность, % | от 35 до 80 |
| Средний срок службы, лет | 10 |
| Вероятность безотказной работы за 1000 часов | 0,9 |
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на несмываемую маркировочную табличку, закрепляемую на задней панели электронного блока.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Динамометр электронный переносной (модификация в соответствии с заказом) | 1 шт. | |
| Паспорт | МЭД2.736.022 ПС | 1 экз. |
| Руководство по эксплуатации | МЭД2.736.022.Б1) РЭ | 1 экз. |
| 1) - Б - обозначение типа электронного блока (1; 2 ;3; 4; 5; 6;7) | ||
приведены в разделах «Использование по назначению», «Порядок работы» руководств по эксплуатации.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498 «Об утверждении Государственной поверочной схемы для средств измерений силы»;
ТУ 26.51.66.112-027-67392736-2022 Динамометры электронные переносные АЦДМ. Технические условия.
Правообладатель
Общество с ограниченной ответственностью «НПО «МегаТонн Электронные Динамометры» (ООО «НПО «МЭД»)
ИНН 7805524000
Адрес юридического лица: 198216, г. Санкт-Петербург, Ленинский пр., д. 140,
лит. А, 3Н, пом. № 4
Тел/факс. +7 (812) 438-33-76
Web-сайт: www.dynamometer.su
E-mail: k_petrakov@mail.ru
