| Номер в госреестре | 86489-22 |
| Наименование СИ | Аппараты высоковольтные испытательные |
| Обозначение типа СИ | АВИЦ-СНЧ |
| Изготовитель | Общество с ограниченной ответственностью "Приборостроительная компания "Высоковольтные технологии" (ООО "ПК "Высоковольтные технологии"), г. Волгоград |
| Год регистрации | 2022 |
| Срок свидетельства | 26.08.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппараты высоковольтные испытательные АВИЦ-СНЧ (далее - аппараты) предназначены для воспроизведений и измерений напряжения постоянного тока, для измерений силы постоянного тока при испытаниях электрической прочности изоляции силовых кабелей и твёрдых диэлектриков, генерирования и индикации напряжения синусоидальной формы сверхнизкой частоты для диэлектриков с изоляцией из сшитого полиэтилена и индикации потребляемого зарядного тока кабельных линий с изоляцией из сшитого полиэтилена.
Принцип действия аппаратов основан на преобразовании напряжения переменного тока 220 В от сети питания через повышающий трансформатор в напряжение постоянного тока, регулируемое автотрансформатором.
Аппараты представляют собой переносной прибор, состоящий из двух блоков, блока высоковольтного и блока управления, которые соединены между собой интерфейсным кабелем.
Конструктивно блок высоковольтный выполнен в прямоугольном металлическом корпусе с выводом высокого напряжения и снабжен встроенными разрядными резисторами для снятия заряда с ёмкостной нагрузки. Блока управления выполнен в пластиковом кейсе, снабженным крышкой и ручкой для переноски. На лицевой панели блока управления располагаются органы управления, ЖК-дисплей и разъем питания.
Аппарат является регулируемым высоковольтным источником напряжения со встроенными измерителями напряжения и силы тока.
Измерение напряжения производится с помощью встроенного в блок высоковольтный емкостно-омического делителя напряжения, а измерение силы тока производится с помощью шунта.
Аппараты выпускаются в следующих модификациях: АВИЦ-40-СНЧ и АВИЦ-60-СНЧ, которые отличаются диапазонами измеряемых напряжений, силы тока и техническими характеристиками.
На задней панели блока управления и боковой панели блока высоковольтного аппараты имеют табличку с напечатанными на ней заводскими номерами в виде цифровых обозначений, однозначно идентифицирующих каждый экземпляр.
Аппараты пломбируются от несанкционированного доступа нанесением наклеек на боковую часть корпуса блока высоковольтного и винт фиксации лицевой части блока управления, расположенный сбоку на нем.
Рабочее положение аппаратов - вертикальное.
Нанесение знака поверки на аппарат не предусмотрено.

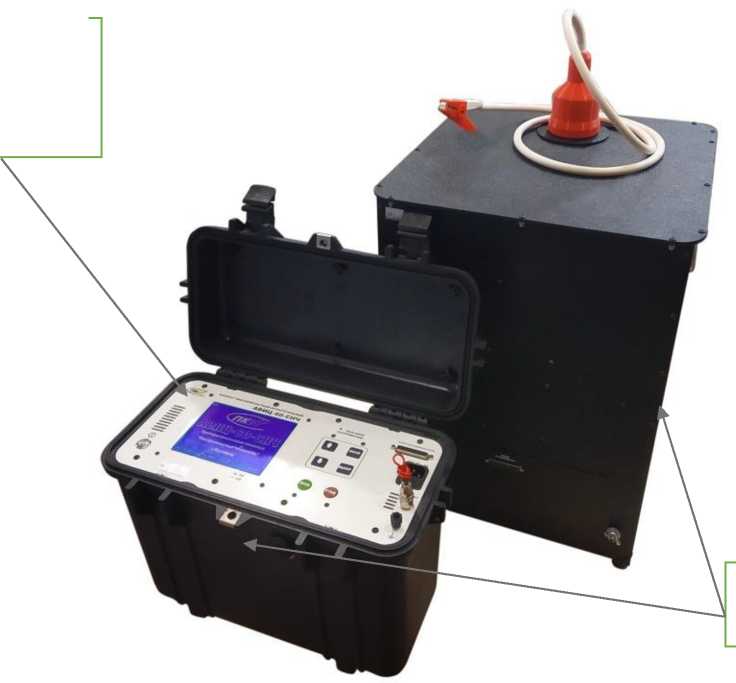

Общий вид средства измерений и обозначение мест пломбировки от несанкционированного доступа приведены на рисунке 1.

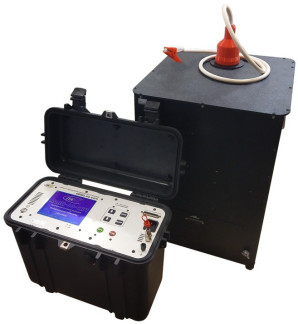

Рисунок 1 - Общий вид средства измерений и обозначение мест пломбировки от несанкционированного доступа
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационные данные ПО | AVIC-VLF.omf |
| Версия ПО | не ниже 4.02 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизведений и измерений напряжения постоянного тока, кВ - для модификации АВИЦ-40-СНЧ - для модификации АВИЦ-60-СНЧ | от 1 до 40 от 1 до 60 |
| Пределы допускаемой относительной погрешности воспроизведений и измерений напряжения постоянного тока (сохраняются только при подключении внешнего конденсатора с емкостью не менее, чем 25 нФ), % | ±3,0 |
| Наименование характеристики | Значение |
| Диапазон измерений силы постоянного тока (сохраняются только при подключении внешнего конденсатора с емкостью не менее, чем 25 нФ), мА - для модификации АВИЦ-40-СНЧ - для модификации АВИЦ-60-СНЧ | от 0,05 до 30,0 от 0,05 до 20,0 |
| Пределы допускаемой относительной погрешности измерений силы постоянного тока (сохраняются только при подключении внешнего конденсатора с емкостью не менее, чем 25 нФ), % | ±3,0 |
| Диапазон отображений напряжения переменного тока синусоидальной формы сверхнизкой частоты (амплитудное значение) - для модификации АВИЦ-40-СНЧ - для модификации АВИЦ-60-СНЧ | от 1 до 40 от 1 до 60 |
| Отображаемые значения частоты напряжения переменного тока синусоидальной формы, Г ц | 0,01; 0,02; 0,05; 0,1 |
| Нормальные условия применения: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 10 до 80 от 84 до 106 |
| Пределы допускаемой дополнительной относительной погрешности измерений, вызванной отклонением температуры окружающей среды от нормальной в диапазоне рабочих температур, равны пределам основной погрешности измерений | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжения переменного тока, В | от 198 до 242 |
| - частота переменного тока, Г ц | 50 |
| Условия применения: | |
| - температура окружающей среды, °С | от -20 до +40 |
| - относительная влажность при +25 °С, % | до 80 |
| - атмосферное давление, кПа | от 84 до 106 |
| Габаритные размеры (ширина х длина х высота), мм, не более | |
| - блока управления | 410 х 165 х 302 |
| - блока высоковольтного модификации АВИЦ-40-СНЧ | 370 х 465 х 330 |
| - блока высоковольтного модификации АВИЦ-60-СНЧ | 380 х 553 х 400 |
| Масса, кг, не более | |
| - блока управления | 17 |
| - блока высоковольтного модификации АВИЦ-40-СНЧ | 40 |
| - блока высоковольтного модификации АВИЦ-60-СНЧ | 48 |
| Средний срок службы, лет | 5 |
| Средняя наработка на отказ, ч | 7000 |
наносится типографским способом на лицевую панель блока управления и печатным способом на титульный лист паспорта.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Аппараты высоковольтные испытательные | АВИЦ-СНЧ | 1 шт. |
| Паспорт | ПКАВ.422199.016 ПС | 1 экз. |
приведены в разделе 6 паспорта.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ТУ 26.51.66-016-22378101-2020. Аппараты высоковольтные испытательные
АВИЦ-СНЧ. Технические условия.
| Зарегистрировано поверок | 163 |
| Поверителей | 22 |
| Актуальность данных | 26.10.2025 |
