Анализаторы качества электроэнергии АКЭ-2000, 85760-22

Анализаторы качества электроэнергии АКЭ-2000 (далее по тексту - анализаторы) предназначены для измерений и анализа показателей качества электроэнергии, используемых для контроля качества электроэнергии в однофазных и трехфазных цепях и системах электроснабжения.

Документы
Карточка СИ
Номер в госреестре 85760-22
Наименование СИ Анализаторы качества электроэнергии
Обозначение типа СИ АКЭ-2000
Изготовитель Shijiazhuang Suin Instruments CO., LTD., Китай
Год регистрации 2022
Срок свидетельства 07.06.2027
Стоимость поверки Узнать стоимость
Описание типа скачать

Назначение

Анализаторы качества электроэнергии АКЭ-2000 (далее по тексту - анализаторы) предназначены для измерений и анализа показателей качества электроэнергии, используемых для контроля качества электроэнергии в однофазных и трехфазных цепях и системах электроснабжения.

Описание

Принцип действия анализаторов основан на измерении и преобразовании аналоговых входных сигналов напряжения и силы электрического тока в цифровую форму и их программной обработке встроенным микропроцессором.

Анализаторы представляют собой многофункциональные цифровые портативные электроизмерительные приборы, конструктивно исполненные в пластмассовых корпусах.

В соответствии с ГОСТ IEC 61000-4-30-2017 анализаторы АКЭ-2100 обеспечивают измерения по классу S, анализаторы АКЭ-2200 - измерения по классу A.

На верхней панели анализаторов расположены разъемы для подключения измерительных проводов, токовых преобразователей и адаптера питания.

На лицевой панели анализаторов расположены жидкокристаллический дисплей и функциональные клавиши.

На правой боковой панели анализаторов расположены разъемы интерфейсов LAN и USB, а также разъем приемника GPS у модификации АКЭ-2200 (опционально).

На задней панели расположены подставка-упор для установки анализатора на горизонтальную поверхность и заводской (серийный) номер в виде наклейки.

Опломбирование анализаторов не предусмотрено.

Конструкция анализаторов не предусматривает нанесения знаков поверки.

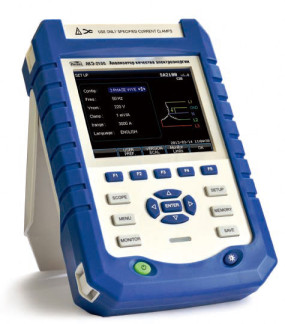

Общий вид анализаторов приведен на рисунке 1. Вид задней панели анализаторов и место нанесения заводского (серийного) номера приведены на рисунке 2.

Программное обеспечение

Анализаторы имеют встроенное и внешнее программное обеспечение (далее - ПО). Встроенное ПО является метрологически значимым. Метрологические характеристики анализаторов нормированы с учетом влияния встроенного ПО. Микропрограмма записана в постоянное запоминающее устройство производителем и недоступна для изменения пользователем. Внешнее ПО является метрологически незначимым и служит для дистанционного управления прибором и передачи данных.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Характеристики программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

отсутствует

Номер версии (идентификационный номер ПО)

не ниже 1.0.0

Метрологические и технические характеристики анализаторов

представлены в таблицах 2 - 5.

Таблица 2 - Метрологические характеристики^ анализаторов АКЭ-2100

Наименование характеристики

Значение

Режим "Вольт/Ампер/Г ерц"

Диапазон измерений переменного напряжения, В (среднеквадратичное значение)

от 1 до 1000

Диапазон измерений постоянного напряжения, В

от +1 до +10002)

Пределы допускаемой абсолютной погрешности измерения постоянного и переменного напряжения, В

±0,005^н3)

Разрешение при измерении постоянного и переменного напряжения, В

0,1

Диапазоны измерения силы переменного тока, А

-    при коэффициенте преобразования 10 мВ/А

-    при коэффициенте преобразования 1 мВ/А

-    при коэффициенте преобразования 50 или 65 мВ/1000 А

от 0 до 100 от 1 до 1000 от 15 до 5000

Разрешение при измерении силы переменного тока, А (среднеквадратичное значение)

-    при коэффициенте преобразования 10 мВ/А

-    при коэффициенте преобразования 1 мВ/А

-    при коэффициенте преобразования 50 или 65 мВ/1000 А

0,1

0,1

1

Примечания:

1)    Метрологические характеристики в режимах измерения переменных напряжения, силы тока и мощности нормируются в диапазоне частот от 40 до 70 Гц;

2)    Постоянная составляющая напряжения измеряется по модулю;

3)    ин - номинальное значение напряжения, устанавливается в настройках прибора, В.

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерения силы переменного тока4), А

-    при коэффициенте преобразования 10 мВ/А

-    при коэффициенте преобразования 1 мВ/А

-    при коэффициенте преобразования 50 или 65 мВ/1000 А

±(0,005 ■ 1изм5)+0,2) ±(0,005 ■ 1изм+0,2)

±(0,01 Тизм+2)

Диапазоны измерения частоты переменного тока, Г ц

-    при номинальном значении частоты 50 Гц

-    при номинальном значении частоты 60 Гц

-    при номинальном значении частоты 400 Г ц

от 42,5 до 57,5 от 51 до 69 от 385 до 414

Разрешение при измерении частоты переменного тока, Г ц

0,01

Пределы допускаемой абсолютной погрешности измерения частоты переменного тока, Г ц

-    при номинальном значении частоты 50 или 60 Гц

-    при номинальном значении частоты 400 Гц

±0,01

±0,1

Режим "Провалы и перенапряжения"

Диапазон измерений провалов напряжения, %6)

от 0 до 100

Диапазон измерений выбросов напряжения, %6)

от 100 до 200

Разрешение при измерении провалов и выбросов напряжения, В, среднеквадратичное значение, обновляемое для каждого полупериода

0,1

Пределы допускаемой абсолютной погрешности измерения провалов и выбросов напряжения, %

±0,01-иизм7)

Разрешение при измерении длительности провалов и перенапряжений, с

0,5-T8)

Пределы допускаемой абсолютной погрешности измерений длительности провалов и перенапряжений, с

±1T

Режим "Г армоники"

Диапазон измерений (номер гармоники)

от 1 до 50

Диапазон измерений коэффициента гармонических составляющих напряжения, %

от 0 до 100

Разрешение при измерении коэффициента гармонических составляющих напряжения, %

0,01

Пределы допускаемой абсолютной погрешности измерения коэффициента гармонических составляющих напряжения, %

±(0,001n9)+0,1)

Примечания:

4)    Без учета собственной погрешности токового преобразователя;

5)    1изм - измеренное значение силы тока, А;

6)    От номинального значения напряжения ин;

7)    иизм - измеренное значение напряжения, В;

8)    T - период основной частоты, с;

9)    n - номер гармоники.

Наименование характеристики

Значение

Диапазон измерений коэффициента гармонических составляющих тока, %

от 0 до 100

Разрешение при измерении коэффициента гармонических составляющих тока, %

0,01

Пределы допускаемой абсолютной погрешности измерения коэффициента гармонических составляющих тока, %

±(0,001n+0,1)

Диапазон измерений коэффициента искажения синусоидальности напряжения или тока, %

от 0 до 100

Разрешение при измерении коэффициента искажения синусоидальности напряжения или тока, %

0,1

Пределы допускаемой абсолютной погрешности измерения коэффициента искажения синусоидальности напряжения или тока, %

±2,5

Диапазон измерений угла фазового сдвига между гармоническими составляющими напряжения или тока, °

от -360 до 0

Разрешение при измерении угла фазового сдвига между гармоническими составляющими напряжения или тока, °

1

Пределы допускаемой абсолютной погрешности измерения угла фазового сдвига между гармоническими составляющими напряжения или тока, °

±1,5n

Режим "Мощность и Энергия"

Максимальный диапазон измерений мощности, МВт10)

от 1 до 20

Разрешение при измерении мощности, Вт

100

Пределы допускаемой абсолютной погрешности измерения мощности, Вт

±(0,015-РизмП)+10 е.м.р.12))

Максимальный диапазон индикации энергии, кВтч13)

от 0 до 200 106

Диапазон измерений коэффициента мощности

от 0 до 1

Разрешение при измерении коэффициента мощности

0,01

Пределы допускаемой абсолютной погрешности измерения коэффициента мощности

±0,03

Режим "Фликер"

Диапазон измерений дозы фликера

от 0 до 20

Разрешение при измерении дозы фликера

0,01

Пределы допускаемой относительной погрешности измерения дозы фликера, %

±5

Режим "Несимметрия"

Диапазон измерений коэффициента несимметрии напряжений, %

от 0 до 5

Примечания:

10)    Зависит от типа используемого токового преобразователя;

11)    Ризм - измеренное значение мощности, Вт;

12)    е.м.р. - единица младшего разряда, Вт;

13)    Зависит от типа используемого токового преобразователя.

Наименование характеристики

Значение

Разрешение при измерении коэффициента несимметрии напряжений, %

0,1

Пределы допускаемой абсолютной погрешности измерения коэффициента несимметрии напряжений, %

±0,5

Диапазон измерений угла фазового сдвига между напряжениями основной частоты, °

от -360 до 0

Диапазон измерений коэффициента несимметрии токов, %

от 0 до 20

Разрешение при измерении коэффициента несимметрии токов, %

0,1

Пределы допускаемой абсолютной погрешности измерения коэффициента несимметрии токов, %

±1

Диапазон измерений угла фазового сдвига между напряжениями основной частоты, °

от -360 до 0

Разрешение при измерении угла фазового сдвига между напряжениями основной частоты, °

1

Пределы допускаемой абсолютной погрешности измерения угла фазового сдвига между напряжениями основной частоты, °

±2

Диапазон измерений угла фазового сдвига между токами основной частоты, °

от -360 до 0

Разрешение при измерении угла фазового сдвига между токами основной частоты, °

1

Пределы допускаемой абсолютной погрешности измерения угла фазового сдвига между токами основной частоты, °

±5

Таблица 3 - Метрологические характеристики^ анализаторов АКЭ-2200

Наименование характеристики

Значение

Режим "Вольт/Ампер/Г ерц"

Диапазон измерений переменного напряжения, В (среднеквадратичное значение)

от 1 до 1000

Диапазон измерений постоянного напряжения, В

от +1 до +10002)

Пределы допускаемой абсолютной погрешности измерения постоянного и переменного напряжения, В

±0,001Цн3)

Разрешение при измерении постоянного и переменного напряжения, В,

-    при номинальном напряжении Цн от 1 до 120 В

-    при номинальном напряжении Цн от 121 до 400 В

-    при номинальном напряжении Цн от 400 до 1000 В

0,001

0,01

0,1

Примечания:

1)    Метрологические характеристики в режимах измерения переменных напряжения, силы тока и мощности нормируются в диапазоне частот от 40 до 70 Гц;

2)    Постоянная составляющая напряжения измеряется по модулю;

3)    Цн - номинальное значение напряжения, устанавливается в настройках прибора, В.

Наименование характеристики

Значение

Диапазоны измерения силы переменного тока, А (среднеквадратичное значение)

-    при коэффициенте преобразования 10 мВ/А

-    при коэффициенте преобразования 1 мВ/А

-    при коэффициенте преобразования 65 мВ/1000 А

от 0 до 150 от 1 до 2000 от 10 до 6000

Разрешение при измерении силы переменного тока, А (кА, МА)4)

-    при коэффициенте преобразования 10 мВ/А

-    при коэффициенте преобразования 1 мВ/А

-    при коэффициенте преобразования 65 мВ/1000 А

0,001

0,001

0,001

Пределы допускаемой абсолютной погрешности измерения силы переменного тока5), А

-    при коэффициенте преобразования 10 мВ/А

-    при коэффициенте преобразования 1 мВ/А

-    при коэффициенте преобразования 65 мВ/1000 А

±(0,0011изм+0,1) ±(0,0011изм+0,1) ±(0,01 Тизм+0,2)

Диапазоны измерения частоты переменного тока, Гц

-    при номинальном значении частоты 50 Гц

-    при номинальном значении частоты 60 Гц

-    при номинальном значении частоты 400 Г ц

от 42,5 до 57,5 от 51 до 69 от 320 до 480

Разрешение при измерении частоты переменного тока, Г ц

0,01

Пределы допускаемой абсолютной погрешности измерения частоты переменного тока, Гц

±0,01

Режим "Провалы и перенапряжения"

Диапазон измерений провалов напряжения, %6)

от 0 до 100

Диапазон измерений выбросов напряжения, %6)

от 100 до 200

Разрешение при измерении провалов и выбросов напряжения, В (среднеквадратичное значение, обновляемое для каждого полупериода)

0,01

Пределы допускаемой абсолютной погрешности измерения провалов и выбросов напряжения, %

±0,002-иизм7)

Разрешение при измерении длительности провалов и перенапряжений, с

0,5-T8)

Пределы допускаемой абсолютной погрешности измерений длительности провалов и перенапряжений, с

±1T

Режим "Г армоники"

Диапазон измерений (номер гармоники)

от 1 до 100

Диапазон измерений коэффициента гармонических составляющих напряжения, %

от 0 до 100

Примечания:

4)    Единица измерения зависит от установленного коэффициента преобразования;

5)    Без учета собственной погрешности токового преобразователя;

6)    От номинального значения напряжения ин;

7)    иизм - измеренное значение напряжения, В;

8)    T - период основной частоты, с.

Наименование характеристики

Значение

Разрешение при измерении коэффициента гармонических составляющих напряжения, %

0,01

Пределы допускаемой абсолютной погрешности измерения коэффициента гармонических составляющих напряжения, %

±(0,001n9)+0,1)

Диапазон измерений коэффициента гармонических составляющих тока, %

от 0 до 100

Разрешение при измерении коэффициента гармонических составляющих тока, %

0,01

Пределы допускаемой абсолютной погрешности измерения коэффициента гармонических составляющих тока, %

±(0,001n +0,1)

Диапазон измерений коэффициента искажения синусоидальности напряжения или тока, %

от 0 до 100

Разрешение при измерении коэффициента искажения синусоидальности напряжения или тока, %

0,01

Пределы допускаемой абсолютной погрешности измерения коэффициента искажения синусоидальности напряжения или тока, %

±2,5

Диапазон измерений угла фазового сдвига между гармоническими составляющими напряжения или тока, °

от -180 до +180

Разрешение при измерении угла фазового сдвига между гармоническими составляющими напряжения или тока, °

0,1

Пределы допускаемой абсолютной погрешности измерения угла фазового сдвига между гармоническими составляющими напряжения или тока, °

±0,1n

Режим "Мощность и Энергия"

Максимальный диапазон измерений мощности, МВт10)

от 0 до 6000

Разрешение при измерении мощности, Вт

100

Пределы допускаемой абсолютной погрешности измерения мощности, Вт

±(0,01-РизмП)+10 е.м.р.12))

Максимальный диапазон индикации энергии, кВтч (МВтч, ГВтч, ТВтч)13)

от 0 до 99999

Диапазон измерений коэффициента мощности

от 0 до 1

Разрешение при измерении коэффициента мощности

0,01

Пределы допускаемой относительной погрешности измерения коэффициента мощности, %

±0,1

Примечания:

9)    n - номер гармоники;

10)    Зависит от типа используемого токового преобразователя;

11)    Ризм - измеренное значение мощности, Вт;

12)    е.м.р. - единица младшего разряда, Вт;

13)    Единица измерения зависит от установленного номинального напряжения, выбранного токового преобразователя и установленных коэффициентов преобразования напряжения и тока.

Наименование характеристики

Значение

Режим "Фликер"

Диапазон измерений дозы фликера

от 0 до 20

Разрешение при измерении дозы фликера

0,01

Пределы допускаемой относительной погрешности измерения дозы фликера, %

±5

Режим "Несимметрия"

Диапазон измерений коэффициента несимметрии напряжений, %

от 0 до 20

Разрешение при измерении коэффициента несимметрии напряжений, %

0,1

Пределы допускаемой абсолютной погрешности измерения коэффициента несимметрии напряжений, %

±0,1

Диапазон измерений коэффициента несимметрии токов, %

от 0 до 20

Разрешение при измерении коэффициента несимметрии токов, %

0,1

Пределы допускаемой абсолютной погрешности измерения коэффициента несимметрии токов, %

±1

Диапазон измерений угла фазового сдвига между напряжениями основной частоты, °

от -360 до 0

Разрешение при измерении угла фазового сдвига между напряжениями основной частоты, °

0,1

Пределы допускаемой абсолютной погрешности измерения угла фазового сдвига между напряжениями основной частоты, °

±0,1

Диапазон измерений угла фазового сдвига между напряжениями основной частоты, °

от -360 до 0

Разрешение при измерении угла фазового сдвига между напряжениями основной частоты, °

0,1

Пределы допускаемой абсолютной погрешности измерения угла фазового сдвига между токами основной частоты, °

±0,5

Таблица 4 - Метрологические характеристики токовых преобразователей

Модификация

токового

преобразователя

Диапазоны измерения силы переменного тока, А

Коэффициент преобразования, мВ/А

Пределы допускаемой абсолютной погрешности измерений, А

Клещи

ST08

от 0 до 5

10

±0,002Тизм^

CTC0080

от 0 до 50

10

±0,002Тизм

CTC0130

от 0 до 100

1

±0,002Тизм

CTC1535

от 0 до 1000

1

±0,01 Тизм

ETCR035AD

от 0 до 1000

1

±0,03Тизм

Примечание:

1) 1изм - измеренное значение силы тока, А.

Продолжение таблицы 4

Модификация

токового

преобразователя

Диапазоны измерения силы переменного тока, А

Коэффициент преобразования, мВ/А

Пределы допускаемой абсолютной погрешности измерений, А

Токовые петли

SY-1500A

от 1 до 1500

0,065

±0,015Тизм

PY-3000A

от 15 до 3000

0,065

±0,03Тизм

PY-5000A

от 20 до 5000

0,050

±0,03Тизм

PY-6000A

от 20 до 6000

0,065

±0,03Тизм

Таблица 5 - Технические характеристики анализаторов

Наименование характеристики

Значение

Габаритные размеры (ширинахвысотахглубина), мм, не более

- АКЭ-2100

262x173x66

- АКЭ-2200

270x190x66

Масса, кг, не более

- АКЭ-2100

1,6

- АКЭ-2200

2,0

Напряжение питающей сети, В

- АКЭ-2100

от 90 до 264

- АКЭ-2200

от 100 до 240

Частота питающей сети, Г ц

50 или 60

Ток потребления, А

- АКЭ-2100

2,2

- АКЭ-2200

2,0

Номинальное значение напряжения по ГОСТ IEC 61010-2-033-2013, В

- Категория измерений III

1000 В

- Категория измерений IV

600 В

Нормальные условия измерений:

- температура окружающего воздуха, °С

от +15 до +30

- относительная влажность воздуха, %, не более

70

Рабочие условия применения:

- температура окружающего воздуха, °С

от 0 до +40

- относительная влажность воздуха, %, не более

90

Знак утверждения типа

наносится на переднюю панель анализаторов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Наименование

Обозначение

Количество, шт.

Анализатор качества электроэнергии

модификация (по заказу): АКЭ-2100, АКЭ-2200

1

Кабель питания

-

1

Адаптер питания

-

1

Измерительные провода

-

5

Зажимы «крокодил»

-

5

Токовые преобразователи

ST08, CTC0080, CTC0130, CTC1535, ETCR035AD, SY-1500A, PY-3000A, PY5000A, SY-6000A (АКЭ-2200)

по заказу

ПО управления (CD-диск)

-

1

Транспортная тканевая сумка-кейс

-

1

Руководство по эксплуатации

-

1

Сведения о методах измерений

приведены в разделе «Назначение и общие сведения» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к анализаторам качества электроэнергии АКЭ-2000

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

Приказ Росстандарта от 30.12.2019 № 3457 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы.

Приказ Росстандарта от 03.09.2021 № 1942 Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 10-1 до 2109 Гц.

Приказ Росстандарта от 23.06.2021 № 1436 Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц.

Стандарт предприятия Shijiazhuang Sum Instruments CO., LTD на анализаторы качества электроэнергии АКЭ-2000.

Правообладатель

Shijiazhuang Suin Instruments CO., LTD., Китай

Адрес: A-2, Optical Valley Park, No.99 Yuyuan Road, Luquan District, Shijiazhuang, 050200,

China

Телефон: +86-311-83897147 Факс: +86-311-83897040 Web-сайт: http://www.suindigital.com

Зарегистрировано поверок 284
Поверителей 27
Актуальность данных 08.09.2025
Поверители
АО "Приборы, Сервис, Торговля" (ПриСТ)
143 поверки
ООО "РАВНОВЕСИЕ"
38 поверок
ООО «МетрЛифтСервис»
29 поверок
ООО "ИНЭКС СЕРТ"
19 поверок
ФБУ "НИЦ ПМ - РОСТЕСТ"
10 поверок
ФБУ "Ростест-Москва"
7 поверок
ООО "ИТЦ УРАЛЭНЕРГОИНЖИНИРИНГ"
6 поверок
ФБУ "Уралтест"
4 поверки
ФГУ "Воронежский ЦСМ"
3 поверки
ООО "Центр Метрологии" (ЦМ)
2 поверки
ФБУ "ПРИОКСКИЙ ЦСМ"
2 поверки
ОАО "Северное производственное объединение "Арктика"
2 поверки
ФБУ «Тест-С.-Петербург»
2 поверки
ФБУ "ЦСМ Республики Башкортостан"
2 поверки
ФБУ "УЛЬЯНОВСКИЙ ЦСМ"
2 поверки
ФБУ «КУЗБАССКИЙ ЦСМ»
2 поверки
ФБУ «Удмуртский ЦСМ»
1 поверка
ФГУП "ВНИИФТРИ"
1 поверка
ООО "МОСЭНЕРГОТЕСТ"
1 поверка
ФБУ "Краснодарский ЦСМ"
1 поверка
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
1 поверка
ООО "Центр метрологии и инженерии" (ЦМИ)
1 поверка
ФГУ "Нижегородский ЦСМ"
1 поверка
Татарстанский ЦСМ
1 поверка
ФБУ "Ростовский ЦСМ"
1 поверка
ФБУ "Тюменский ЦСМ"
1 поверка
АО "РИМР"
1 поверка
85760-22
Номер в ГРСИ РФ:
85760-22
Производитель / заявитель:
Shijiazhuang Suin Instruments CO., LTD., Китай
Год регистрации:
2022
Cрок действия реестра:
07.06.2027
Похожие СИ
83262-21
83262-21
2021
Компания "KYORITSU ELECTRICAL INSTRUMENTS WORKS, LTD.", Япония. Заводы-изготовители: "Kew (Thailand) Ltd.", Таиланд; "KYORITSU SHANGHAI TRADING COMPANY LIMITED", Китай
Срок действия реестра: 27.09.2026
77310-20
77310-20
2020
"Fluke Corporation Electronics", США; завод-изготовитель: "SC Benchmark Elec. Romania SRL", Румыния
Срок действия реестра: 30.01.2025
75837-19
75837-19
2019
ООО "Энерготест", г.Москва
Срок действия реестра: 20.08.2024
74037-19
74037-19
2019
Общество с ограниченной ответственностью "Научно-производственное предприятие "Энерготехника" (ООО "НПП "Энерготехника"), г. Пенза (срок свидетельства: 15.02.2029 г.). ООО "ЭРА", г. Пенза;ООО "НТП "Энергок
Срок действия реестра: 15.02.2024
74029-19
74029-19
2019
"HIOKI E.E. Corporation", Япония
Срок действия реестра: 15.02.2024
73810-19
73810-19
2019
"GMC-I Messtechnik GmbH", Германия
Срок действия реестра: 22.01.2024
73807-19
73807-19
2019
"HT ITALIA S.r.l.", Италия
Срок действия реестра: 22.01.2029
71287-18
71287-18
2018
"Yokogawa Test & Measurement Corporation", Япония; Завод-изготовитель "Yokogawa Manufacturing Corporation Kofu Factorу", Япония
Срок действия реестра: 01.06.2028
70278-18
70278-18
2018
"KoCoS Messtechnik AG", Германия
Срок действия реестра: 26.01.2023
