Государственный реестр средств измерений

Источники питания линейные ПрофКиП Б5, 84430-22

Источники питания линейные ПрофКиП Б5 (далее по тексту - источники питания) предназначены для воспроизведения напряжения постоянного тока, воспроизведения силы постоянного тока.

Карточка СИ
Номер в госреестре 84430-22
Наименование СИ Источники питания линейные
Обозначение типа СИ ПрофКиП Б5
Изготовитель Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП"), Московская область, г. Мытищи
Год регистрации 2022
Срок свидетельства 24.01.2027
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать
Руководство по эксплуатации скачать

Назначение

Источники питания линейные ПрофКиП Б5 (далее по тексту - источники питания) предназначены для воспроизведения напряжения постоянного тока, воспроизведения силы постоянного тока.

Описание

Принцип действия источников питания основан на понижении питающего напряжения трансформатором с последующим его выпрямлением, фильтрацией и компенсационной стабилизацией. Для уменьшения мощности, рассеиваемой на регулирующем элементе, в источниках питания используется релейное переключение вторичных обмоток силового трансформатора, в зависимости от выходного напряжения.

Источники питания выполнены в виде моноблока со съёмным сетевым кабелем питания, источники выполнены в металлическом корпусе.

Источники питания различаются между собой:

-    максимальным выходным напряжением основных каналов;

-    максимальным значением тока в нагрузке основных каналов;

-    количеством основных каналов;

-    наличием/отсутствием дополнительного канала с фиксированным выходным напряжением и током в нагрузке.

На передней панели расположены: регуляторы выходного напряжения и тока, индикаторы режимов стабилизации, цифровые индикаторы текущих (установленных) значений напряжения и силы тока, кнопки управления и выходные гнёзда.

На задней панели расположены: разъём для подключения кабеля питания и элементы систем охлаждения (вентиляционные отверстия, радиаторы силовых регулирующих элементов).

Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбировка путём установки несъёмной наклейки на боковую панель источника питания.

К данному типу источников питания относятся восемнадцать модификаций источников питания ПрофКиП Б5-44, ПрофКиП Б5-45, ПрофКиП Б5-46, ПрофКиП Б5-46/1, ПрофКиП Б5-47, ПрофКиП Б5-48, ПрофКиП Б5-66, ПрофКиП Б5-67, ПрофКиП Б5-70, ПрофКиП Б5-70/1, ПрофКиП Б5-70/2, ПрофКиП Б5-71, ПрофКиП Б5-77, ПрофКиП Б5-78/3, ПрофКиП Б5-78/5, ПрофКиП Б5-78/7, ПрофКиП Б5-85/1, ПрофКиП Б5-88.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится на заднюю панель источников питания с помощью наклейки и состоит из арабских цифр и букв.

Нанесение знака поверки на источники не предусмотрено.

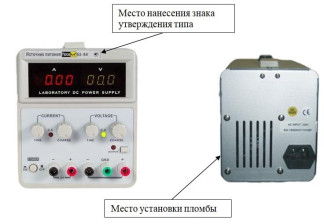

Общий вид средства измерений и схема пломбировки от несанкционированного доступа представлены на рисунках с 1 по 7.

Место нанесения знака утверждения типа

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон воспроизведений напряжения постоянного

тока, В

ПрофКиП Б5-44*

от 0 до 30

ПрофКиП Б5-45*

от 0 до 30

ПрофКиП Б5-46*

- канал 1

от 0 до 30

- канал 2

от 0 до 30

ПрофКиП Б5-46/1*

- канал 1

от 0 до 30

- канал 2

от 0 до 30

ПрофКиП Б5-47*

- канал 1

от 0 до 30

- канал 2

от 0 до 30

ПрофКиП Б5-48

- канал 1

от 0 до 30

- канал 2

от 0 до 30

ПрофКиП Б5-66*

- канал 1

от 0 до 50

- канал 2

от 0 до 50

ПрофКиП Б5-67

- канал 1

от 0 до 60

- канал 2

от 0 до 60

Наименование характеристики

Значение

ПрофКиП Б5-70

от 0 до 30

ПрофКиП Б5-70/1*

от 0 до 60

ПрофКиП Б5-70/2

от 0 до 60

ПрофКиП Б5-71

от 0 до 30

ПрофКиП Б5-77*

- канал 1, канал 2

от 0 до 60 (при 1вых < 3 А)

от 0 до 30 (при 1вых > 3 А)

ПрофКиП Б5-78/3

от 0 до 30

- канал 1

0 ЯП ^ 0

от 0 до 30

- канал 2

9 9 ТТП 1 S

- канал 3

от 2,2 до 15

- канал 4

от 2,2 до 15

ПрофКиП Б5-78/5

- канал 1

от 0 до 30

- канал 2

от 0 до 30

- канал 3

от 2,2 до 15

- канал 4

от 2,2 до 15

ПрофКиП Б5-78/7

- канал 1

от 0 до 50

- канал 2

от 0 до 50

- канал 3

от 2,2 до 15

- канал 4

от 2,2 до 15

ПрофКиП Б5-85/1

от 0 до 60

ПрофКиП Б5-88*

- канал 1, канал 2

от 0 до 60 (при 1вых < 3 А)

от 0 до 30 (при 1вых > 3 а)

Пределы допускаемой абсолютной погрешности

воспроизведений напряжения постоянного тока, В

ПрофКиП Б5-44, ПрофКиП Б5-45, ПрофКиП Б5-46,

ПрофКиП Б5-46/1, ПрофКиП Б5-47, ПрофКиП Б5-

±(0,005^Ивых + 0,2)

48, ПрофКиП Б5-70, ПрофКиП Б5-71, ПрофКиП Б5-

78/3,

ПрофКиП Б5-66, ПрофКиП Б5-67, ПрофКиП Б5-

±(0,01Ивых + 0,1)

70/1, ПрофКиП Б5-70/2, ПрофКиП Б5-77,

ПрофКиП Б5-78/7, ПрофКиП Б5-85/1,

ПрофКиП Б5-88

Наименование характеристики

Значение

Диапазон воспроизведений силы постоянного тока,

А

от 0 до 3

ПрофКиП Б5-44

от 0 до 3

ПрофКиП Б5-45

от 0 до 5

ПрофКиП Б5-46

от 0 до 5

ПрофКиП Б5-46/1

от 0 до 3

ПрофКиП Б5-47

от 0 до 10

ПрофКиП Б5-48

от 0 до 3

ПрофКиП Б5-66

от 0 до 5

ПрофКиП Б5-67

от 0 до 10

ПрофКиП Б5-70

от 0 до 3

ПрофКиП Б5-70/1

от 0 до 5

ПрофКиП Б5-70/2

от 0 до 20

ПрофКиП Б5-71

от 0 до 6 при Ивых < 30 В

ПрофКиП Б5-77

от 0 до 3 при Ивых > 30 В

ПрофКиП Б5-78/3

от 0 до 3

- канал 1

от 0 до 3

- канал 2

от 0 до 1

- канал 3

от 0 до 1

- канал 4

ПрофКиП Б5-78/5

от 0 до 5

- канал 1

от 0 до 5

- канал 2

от 0 до 1

- канал 3

от 0 до 1

- канал 4

ПрофКиП Б5-78/7

от 0 до 3

- канал 1

от 0 до 3

- канал 2

от 0 до 1

- канал 3

от 0 до 1

- канал 4

от 0 до 10

ПрофКиП Б5-85/1

от 0 до 6 при Ивых < 30 В

ПрофКиП Б5-88

от 0 до 3 при Ивых > 30 В

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока, А

ПрофКиП Б5-44, ПрофКиП Б5-45, ПрофКиП Б5-47,

± (0,011вых + 0,05)

ПрофКиП Б5-48, ПрофКиП Б5-66, ПрофКиП Б5-70, ПрофКиП Б5-70/1, ПрофКиП Б5-78/3,

ПрофКиП Б5-78/5, ПрофКиП Б5-78/7

ПрофКиП Б5-46, ПрофКиП Б5-46/1, ПрофКиП Б5-67,

± (0,006 1вых + 0,05)

ПрофКиП Б5-70/2, ПрофКиП Б5-77, ПрофКиП Б5-88

ПрофКиП Б5-71, ПрофКиП Б5-85/1

± (0,011вых + 0,1)

Нестабильность напряжения постоянного тока при изменении напряжения питания, мВ, не более ПрофКиП Б5-44, ПрофКиП Б5-45, ПрофКиП Б5-46,

ПрофКиП Б5-46/1, ПрофКиП Б5-47, ПрофКиП Б5-48,

ПрофКиП Б5-66, ПрофКиП Б5-70, ПрофКиП Б5-71,

±(0,0001 •Иных + 3)

ПрофКиП Б5-78/3, ПрофКиП Б5-78/5, ПрофКиП Б5-78/7

ПрофКиП Б5-67, ПрофКиП Б5-70/1, ПрофКиП Б5-70/2, ПрофКиП Б5-77, ПрофКиП Б5-85/1, ПрофКиП Б5-88

±(0,0001 Ивых + 5)

Нестабильность напряжения постоянного тока при изменении силы тока нагрузки, мВ, не более ПрофКиП Б5-44

±(0,0001 Ивых + 5)

ПрофКиП Б5-45

±(0,0001 Ивых + 5)

ПрофКиП Б5-46

±(0,0002Ивых + 5)

ПрофКиП Б5-46/1

±(0,0002Ивых + 5)

ПрофКиП Б5-47

±(0,0001 Ивых + 3)

ПрофКиП Б5-48

±(0,0002Ивых + 6)

ПрофКиП Б5-66

±(0,0001 Ивых + 3)

ПрофКиП Б5-67

±(0,0002Ивых + 5)

ПрофКиП Б5-70

±(0,0002Ивых + 6)

ПрофКиП Б5-70/1

±(0,0001 Ивых + 5)

ПрофКиП Б5-70/2

±(0,0002Ивых + 5)

±(0,0002Ивых + 10)

Наименование характеристики

Значение

ПрофКиП Б5-71

±(0,0002Ивых + 5)

ПрофКиП Б5-77

±(0,0001 Ивых + 3)

ПрофКиП Б5-78/3

±(0,0002Ивых + 5)

ПрофКиП Б5-78/5

±(0,0001 Ивых + 3)

ПрофКиП Б5-78/7

±(0,0002-Ивых + 6)

ПрофКиП Б5-85/1

±(0,0002Ивых + 5)

ПрофКиП Б5-88

Нестабильность силы постоянного тока при изменении напряжения на нагрузке, мА, не более

ПрофКиП Б5-44, ПрофКиП Б5-45, ПрофКиП Б5-47, ПрофКиП Б5-66, ПрофКиП Б5-70/1,

ПрофКиП Б5-78/3, ПрофКиП Б5-78/7

± (0,002Твых + 3)

ПрофКиП Б5-46, ПрофКиП Б5-46/1, ПрофКиП Б5-67, ПрофКиП Б5-70/2, ПрофКиП Б5-77,

ПрофКиП Б5-78/5, ПрофКиП Б5-88

± (0,002Твых + 5)

ПрофКиП Б5-48, ПрофКиП Б5-70, ПрофКиП Б5-85/1

± (0,002 1вых + 10)

ПрофКиП Б5-71

± (0,002Твых + 15)

Пульсации напряжения постоянного тока, мВ, не более

ПрофКиП Б5-44, ПрофКиП Б5-45, ПрофКиП Б5-46/1,

ПрофКиП Б5-70, ПрофКиП Б5-70/1,

3

ПрофКиП Б5-70/2, ПрофКиП Б5-85/1

ПрофКиП Б5-46, ПрофКиП Б5-48, ПрофКиП Б5-67,

ПрофКиП Б5-78/3, ПрофКиП Б5-78/5,

2

ПрофКиП Б5-78/7

ПрофКиП Б5-47, ПрофКиП Б5-66

1

ПрофКиП Б5-71, ПрофКиП Б5-77, ПрофКиП Б5-88

5

Характеристики дополнительного канала

Наименование характеристики

Значение

Диапазон воспроизведений напряжения постоянного тока, В

ПрофКиП Б5-44*, ПрофКиП Б5-45*, ПрофКиП Б5-46*, ПрофКиП Б5-46/1*, ПрофКиП Б5-47*,ПрофКиП Б5-70/1*

от 0 до 5

ПрофКиП Б5-66*

2,5; 3,3; 5

ПрофКиП Б5-77*, ПрофКиП Б5-88*

от 0,1 до 5

Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока, В

ПрофКиП Б5-44*, ПрофКиП Б5-46*, ПрофКиП Б5-46/1*, ПрофКиП Б5-47*, ПрофКиП Б5-70/1*

± 0,25

ПрофКиП Б5-66*

при Ивых = 2,5 В: ± 0,12; при Ивых = 3,3 В: ± 0,16; при Ивых = 5 В: ± 0,25

ПрофКиП Б5-77*, ПрофКиП Б5-88*

± 0,07

Диапазон воспроизведений силы постоянного тока, А

ПрофКиП Б5-44*, ПрофКиП Б5-45*, ПрофКиП Б5-

от 0 до 1

46/1*, ПрофКиП Б5-70/1*

ПрофКиП Б5-46*, ПрофКиП Б5-47*, ПрофКиП Б5-

66*, ПрофКиП Б5-77*, ПрофКиП Б5-88*

от 0 до 3

Пульсации напряжения постоянного тока, мВ,

не более

ПрофКиП Б5-44*, ПрофКиП Б5-45*, ПрофКиП Б5-

46/1*, ПрофКиП Б5-70/1*, ПрофКиП Б5-77*,

3

ПрофКиП Б5-88*

ПрофКиП Б5-46*, ПрофКиП Б5-47*,

2

ПрофКиП Б5-66*

Примечания:

1.    Ивых - значение напряжения на выходе источника питания по встроенному индикатору, В

2.    1вых - значение силы тока на выходе источника питания по встроенному индикатору, А

3.    * - источник питания оснащён дополнительным каналом с фиксированным выходным напряжением и током в нагрузке (модификации ПрофКиП Б5-77 и Б5-88 обеспечивают регулировку напряжения в дополнительном канале)

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Количество каналов выходного напряжения (тока)

ПрофКиП Б5-44*, ПрофКиП Б5-45*, ПрофКиП Б5-

46/1*, ПрофКиП Б5-70, ПрофКиП Б5-70/1*, ПрофКиП

Б5-70/2, ПрофКиП Б5-71, ПрофКиП Б5-85/1

1

ПрофКиП Б5-46*, ПрофКиП Б5-47*, ПрофКиП Б5-48,

ПрофКиП Б5-66*, ПрофКиП Б5-67, ПрофКиП Б5-77*,

ПрофКиП Б5-88*

2

ПрофКиП Б5-78/3, ПрофКиП Б5-78/5,

ПрофКиП Б5-78/7

4

* - источник питания оснащён дополнительным каналом с фиксированным выходным напряжением и током в нагрузке (модификации ПрофКиП Б5-77 и Б5-88 обеспечивают регулировку напряжения в дополнительном канале)

Параметры электрического питания:

-    напряжение переменного тока, В

-    частота переменного тока, Г ц

от 192 до 242 от 50 до 60

Максимальная потребляемая мощность, ВА

ПрофКиП Б5-44, ПрофКиП Б5-45

150

ПрофКиП Б5-46, ПрофКиП Б5-66, ПрофКиП Б5-70

400

ПрофКиП Б5-46/1

200

ПрофКиП Б5-47, ПрофКиП Б5-70/1

250

ПрофКиП Б5-48, ПрофКиП Б5-67

700

ПрофКиП Б5-70/2

350

ПрофКиП Б5-71, ПрофКиП Б5-85/1

800

ПрофКиП Б5-78/5, ПрофКиП Б5-78/7

450

ПрофКиП Б5-88

600

Габаритные размеры (ширинахвысотахдлина), мм, не более

ПрофКиП Б5-44, ПрофКиП Б5-45, ПрофКиП Б5-46/1,

ПрофКиП Б5-70/1

130x160x310

Наименование характеристики

Значение

ПрофКиП Б5-46, ПрофКиП Б5-47, ПрофКиП Б5-70

255x155x370

ПрофКиП Б5-48, ПрофКиП Б5-67

255x155x460

ПрофКиП Б5-66

255x155x310

ПрофКиП Б5-77, ПрофКиП Б5-78/3, ПрофКиП Б5-

78/5, ПрофКиП Б5-78/7, ПрофКиП Б5-88

250x150x310

ПрофКиП Б5-70/2

255x155x330

Масса, кг, не более

ПрофКиП Б5-44, ПрофКиП Б5-45

4,5

ПрофКиП Б5-46, ПрофКиП Б5-66, ПрофКиП Б5-70,

ПрофКиП Б5-70/2, ПрофКиП Б5-78/5,

ПрофКиП Б5-78/7

10

ПрофКиП Б5-46/1

5

ПрофКиП Б5-47

8

ПрофКиП Б5-48, ПрофКиП Б5-67

16

ПрофКиП Б5-70/1, ПрофКиП Б5-77, ПрофКиП Б5-88

5,5

ПрофКиП Б5-71, ПрофКиП Б5-85/1

14

ПрофКиП Б5-78/3

8,5

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность, %, не более

-    атмосферное давление, кПа

от +18 до +28 80

от 84 до 106

Знак утверждения типа

наносится на лицевую панель источника методом наклейки и на титульный лист руководства по эксплуатации методом печати.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Источник питания линейный

ПрофКиП Б5-44, ПрофКиП Б5-45, ПрофКиП Б5-46, ПрофКиП Б5-46/1, ПрофКиП Б5-47, ПрофКиП Б5-48, ПрофКиП Б5-66, ПрофКиП Б5-67, ПрофКиП Б5-70, ПрофКиП Б5-70/1, ПрофКиП Б5-70/2, ПрофКиП Б5-71, ПрофКиП Б5-77, ПрофКиП Б5-78/3, ПрофКиП Б5-78/5, ПрофКиП Б5-78/7, ПрофКиП Б5-85/1, ПрофКиП Б5-88

1 шт.

Руководство по эксплуатации

ПРШН.418111.100-2021 РЭ

1 экз.

Кабель питания

-

1 шт.

Сведения о методах измерений

приведены в разделе 5 «Работа с источниками питания» руководства по эксплуатации ПРШН.418111.100-2021 РЭ.

Нормативные документы

Приказ Росстандарта от 30.12.2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»

Приказ Росстандарта от 01.10.2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 110'16 до 100 А»

ТУ ПРШН.418111.100-2021 Источники питания линейные ПрофКиП Б5. Технические

условия

Зарегистрировано поверок 908
Поверителей 30
Актуальность данных 07.06.2025
Поверители
ООО "МИРУАР"
258 поверок
АО "Марийский Машиностроительный завод" (ММЗ)
163 поверки
ООО "ИНЭКС СЕРТ"
151 поверка
ФБУ "Ростест-Москва"
90 поверок
ФБУ "Омский ЦСМ"
81 поверка
ООО "РАВНОВЕСИЕ"
39 поверок
ООО «МетрЛифтСервис»
29 поверок
ФГУ "Волгоградский ЦСМ"
23 поверки
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
13 поверок
ФБУ "НИЦ ПМ - РОСТЕСТ"
9 поверок
ОАО "Российские космические системы"
6 поверок
ФБУ "Тюменский ЦСМ"
5 поверок
АО "РИМР"
5 поверок
ФБУ «Удмуртский ЦСМ»
5 поверок
ФБУ "Уралтест"
4 поверки
ФБУ "ЦСМ Республики Башкортостан"
4 поверки
ФБУ "ПРИОКСКИЙ ЦСМ"
4 поверки
ФГУП "Уфимское приборостроительное ПО" (УППО)
2 поверки
ФГУ "Воронежский ЦСМ"
2 поверки
ФБУ "РЯЗАНСКИЙ ЦСМ"
2 поверки
ООО "Центр Метрологии" (ЦМ)
2 поверки
ООО "НМОП"
2 поверки
ФБУ «Тест-С.-Петербург»
2 поверки
Татарстанский ЦСМ
1 поверка
ООО "НПО "Радар"
1 поверка
АО "ВНИИ Сигнал"
1 поверка
ФГУ "Нижегородский ЦСМ"
1 поверка
АО "НПО "Прибор"
1 поверка
АО "ПЕНЗЕНСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ЭЛЕКТРОТЕХНИЧЕСКИЙ ИНСТИТУТ" (ПНИЭИ)
1 поверка
ФБУ "ОРЕНБУРГСКИЙ ЦСМ"
1 поверка
84430-22
Номер в ГРСИ РФ:
84430-22
Производитель / заявитель:
Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП"), Московская область, г. Мытищи
Год регистрации:
2022
Cрок действия реестра:
24.01.2027
Похожие СИ
84431-22
84431-22
2022
Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП"), Московская область, г. Мытищи
Срок действия реестра: 24.01.2027
85035-22
85035-22
2022
"Kikusui Electronics Corp.", Япония
Срок действия реестра: 30.03.2027
85200-22
85200-22
2022
Fujian Lilliput Optoelectronics Technology Co., Ltd., Китай
Срок действия реестра: 08.04.2027
85143-22
85143-22
2022
Компания "Keysight Technologies, Inc.", США; Завод-изготовитель: "Keysight Technologies Malaysia Sdn. Bhd", Малайзия
Срок действия реестра: 06.04.2027
85128-22
85128-22
2022
"Kikusui Electronics Corp.", Япония
Срок действия реестра: 05.04.2027
86126-22
86126-22
2022
Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы"), г. Москва, г. Зеленоград
Срок действия реестра: 13.07.2027
86640-22
86640-22
2022
Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП"), Московская обл., г. Мытищи
Срок действия реестра: 01.09.2027
81742-21
81742-21
2021
Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия
Срок действия реестра: 05.05.2026
80919-21
80919-21
2021
Good Will Instrument Co., Ltd., Тайвань Адрес:No. 7-1, Jhongsing Rd., Tucheng City, Taipei County 23678, Taiwan
Срок действия реестра: 24.02.2026
81408-21
81408-21
2021
Компания "Keysight Technologies Malaysia Sdn. Bhd", Малайзия
Срок действия реестра: 30.03.2026
