| Номер в госреестре | 81959-21 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФНД-110М |
| Изготовитель | ПАО "Запорожтрансформатор", Украина |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТФНД-110М (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления в установках переменного тока промышленной частоты 50 Гц.
Принцип действия трансформаторов основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
По конструкции трансформаторы представляют собой опорное одноступенчатое устройство. Трансформаторы состоят из первичной и вторичных обмоток, помещенных в фарфоровую покрышку, заполненную трансформаторным маслом. Вторичные обмотки намотаны на тороидальные магнитопроводы, изолированы друг от друга. Выводы первичной обмотки расположены в верхней части фарфоровой покрышки. Крепление фарфоровой покрышки к основанию механическое. Основание трансформатора представляет собой сварную коробку, в которой расположен клеммник с выводами вторичных обмоток, закрываемый металлической крышкой с целью ограничения доступа к измерительной цепи.
К трансформаторам данного типа относятся трансформаторы тока ТФНД-110М зав.№ 2034, 2038, 2043, 2061, 2063.
Нанесение знака поверки на средство измерений не предусмотрено, знак поверки в виде оттиска поверительного клейма наносится в паспорт. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится ударным способом на табличку трансформатора.

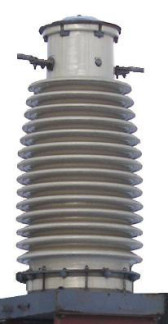

Общий вид трансформатора с указанием места нанесения заводского номера приведен на рисунке 1.
Рисунок 1 - Общий вид трансформатора с указанием места нанесения заводского номера
Пломбирование трансформаторов не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение, кВ | 110 |
| Номинальный первичный ток, А | 300, 600 |
| Номинальный вторичный ток, А | 5 |
| Номинальная частота, Гц | 50 |
| Класс точности вторичных обмоток измерения и учета по ГОСТ 7746-2015 | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф= 0,8), ВА | 30 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: - высота | 1530 |
| - диаметр | 640 |
| Масса, кг, не более | 480 |
| Средний срок службы, лет, не менее | 25 |
| Условия эксплуатации: - температура окружающей среды, оС | от -40 до +40 |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТФНД-110М | 1 шт. |
| Паспорт | ПС | 1 экз. |
пункт 2.3 паспорта.
Нормативные документы, устанавливающие требования к трансформаторам тока ТФНД-110М
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия
| Зарегистрировано поверок | 11 |
| Поверителей | 3 |
| Актуальность данных | 05.11.2025 |
