| Номер в госреестре | 81642-21 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | LR-220 |
| Изготовитель | "Shandong Taikai Instrument Transformer Co., Ltd.", Китай |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока LR-220 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока предназначены для установки в комплектные распределительные устройства с элегазовой изоляцией (КРУЭ).
Трансформаторы тока представляют собой однофазные, закрытые трансформаторы тока проходной конструкции. Основная высоковольтная изоляция обеспечивается за счет элегаза. Трансформаторы имеют тороидальные сердечники с вторичными обмотками, которые расположены внутри элегазового объема на алюминиевой трубе, внутри которой проходит токоведущий стержень, проходящий по оси трансформатора внутри корпуса. Выводы вторичных обмоток подключены к клеммам распределительной контактной коробки, закрепленной на крышке трансформаторного отсека. Контактная коробка закрывается металлической крышкой. Крышка пломбируется через отверстие в двух крепежных болтах с целью ограничения доступа к измерительной цепи.
К трансформаторам тока данного типа относятся трансформаторы тока LR-220 зав. № 0906711, 0912712, 0906710, 0910709, 0910708, 0912713, 0904716, 0916715, 0917714, 1113583, 1113584, 1113585, 1113580, 1113581, 1113582, 0904719, 0904720, 0916722, 0904723, 0920718, 0910721, 0920690, 0906694, 0906696, 0920691, 0906693, 0905685.
Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.
Нанесение знака поверки на трансформаторы тока не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен на табличку в месте, указанном на рисунке 1.

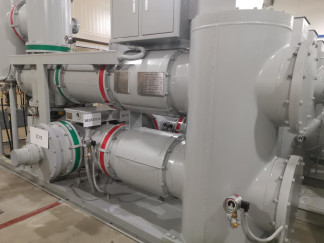

Рисунок 1 - Общий вид средства измерений с указанием места нанесения заводского номера
Пломбирование трансформаторов тока не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров | ||
| 0906711, 0912712, 0906710, 0910709, 0910708, 0912713, 0904716, 0916715, 0917714, 1113583, 1113584, 1113585, 1113580, 1113581, 1113582 | 0904719, 0904720, 0916722, 0904723, 0920718, 0910721 | 0920690, 0906694, 0906696, 0920691, 0906693, 0905685 | |
| Номинальное напряжение, кВ | 220 | 220 | 220 |
| Номинальный первичный ток Ьном, А | 150; 600; 1000 | 250; 600; 1000 | 600; 1000 |
| Номинальный вторичный ток Ьном, А | 5 | 5 | 5 |
| Номинальная частота йюм, Гц | 50 | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,2S | 0,2S | 0,2S |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 10; 25; 45 | 20; 20; 35 | 30; 30 |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -10 до +40 |
Нанесение знака утверждения типа на трансформаторы тока не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора тока типографским способом.
аблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | LR-220 | 1 шт. |
| Паспорт | LR-220 | 1 экз. |
В разделе «Общие сведения» паспорта трансформатора тока
Техническая документация изготовителя
