| Номер в госреестре | 79761-20 |
| Наименование СИ | Дальномеры лазерные |
| Обозначение типа СИ | CONDTROL Vector |
| Изготовитель | MAGUCHI CO., LIMITED, КНР |
| Год регистрации | 2020 |
| Срок свидетельства | 27.11.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Дальномеры лазерные CONDTROL Vector предназначены для бесконтактных измерений длины (расстояния).
Принцип действия дальномеров лазерных CONDTROL Vector основан на фазовом методе измерений расстояний, основанном на регистрации и сравнении фаз лазерного излучения, выходящего из излучателя дальномера и входящего в приёмное устройство дальномера после его диффузного отражения от объекта измерений.
Конструктивно дальномеры лазерные CONDTROL Vector выполнены единым блоком, в котором размещены оптические и электронные компоненты. Управление дальномерами осуществляется с помощью встроенной панели, объединяющей дисплей и кнопочную панель управления. Результаты измерений выводятся на дисплее, регистрируются во внутренней памяти.
Начальными точками отсчёта дальномеров могут быть: задний торец корпуса, передний торец корпуса, центр резьбовой втулки при измерении со штатива, откидная пятка.
Дальномеры лазерные CONDTROL Vector изготавливаются в следующих модификациях: Vector 60, Vector 80, Vector 100, которые отличаются диапазоном измерений, внешним видом и количеством функций.

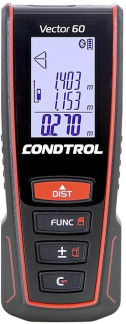

Общий вид дальномеров представлен на рисунке 1.
б) Vector 80 в) Vector 100
Рисунок 1 - Общий вид средства измерений
Пломбирование дальномеров лазерных CONDTROL Vector не предусмотрено.
Программное обеспечение (ПО) дальномеров реализует функции расчета расстояния и отображения информации об измерениях.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. ПО неизменяемое и несчитываемое.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| Vector 60 | Vector 80 | Vector 100 | |
| Идентификационное наименование ПО | не доступно | ||
| Номер версии (идентификационный номер) ПО | не доступно | ||
| Цифровой идентификатор ПО | — | ||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Vector 60 | Vector 80 | Vector 100 | |
| Диапазон измерений длины (расстояния), м | от 0,05 до 60 | от 0,05 до 80 | от 0,05 до 100 |
| Дискретность измерений, мм | 1 | ||
| Пределы допускаемой абсолютной погрешности измерений длины (расстояния) в диапазоне 0,05 до 5 м включ., мм | ±1,5+0,510-3D | ||
| Пределы допускаемой абсолютной погрешности измерений длины (расстояния) в диапазоне свыше 5 м, мм | ±1,5+0,0610-3D | ||
| Пределы допускаемой абсолютной погрешности измерений длины (расстояния) в диапазоне 0,05 до 25 м включ., мм | ±1,5+0,1 10-3 D | ±1,5+0,0210-3D | |
| Пределы допускаемой абсолютной погрешности измерений длины (расстояния) в диапазоне свыше 25 м, мм | ±1,5+0,03 10-3D | ±1,5+0,1 10-3 D | |
| Где D* - измеренное расстояние, мм | |||
Таблица 3 -Основные технические характеристики
| Наименование характеристики | Значение | |
| Vector 60 | Vector 80 Vector 100 | |
| Класс лазера по ГОСТ 31581-2012 | 2 | |
| Источник электропитания | 1элемент АКБ 3,7V | |
| Условия эксплуатации - температура окружающей среды, °С | от -10 до +50 | |
| - относительная влажность % | от 20 до 80 | |
| Температура хранения, °С | от -10 до + 50 | |
| Габаритные размеры, мм, не более | 119x46x28 | |
| Масса, г, не более | 110 |
наносится типографским способом на титульный лист руководства по эксплуатации. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Дальномер лазерный CONDTROL Vector | Vector 60 Vector 80 Vector 100 | 1 шт., модификация в соответствии с заказом |
| Элементы электропитания | - | 1 компл. |
| Чехол | - | 1 шт.(по заказу) |
| Мишень (пластина светоотражающая) | - | 1 шт. (по заказу) |
| Очки для улучшения видимости лазерного луча | - | 1 шт. (по заказу) |
| Наручный ремешок для переноски | - | 1 шт. (по заказу) |
| Штатив | - | 1 шт. (по заказу) |
| Оптический визир | - | 1 шт. (по заказу) |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | РТ-МП-7289-445-2020 | 1 экз. |
осуществляется по документу РТ-МП-7289-445-2020«ГСИ. Дальномеры лазерные CONDTROL Vector. Методика поверки», утверждённому ФБУ «Ростест-Москва» 30 июля 2020 г.
Основные средства поверки:
- тахеометр электронный ТС 2002, рабочий эталон 1 разряда по Приказу Росстандарта № 2831 от 29.12.2018
- штангенциркуль диапазон измерений от 0 до 200 мм, погрешность ±0,03 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки (оттиск поверительного клейма) наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Росстандарта от 29.12.2018 № 2831 Об утверждении Государственной поверочной схемы для координатно-временных измерений
| Зарегистрировано поверок | 2098 |
| Поверителей | 54 |
| Актуальность данных | 24.10.2025 |
