Государственный реестр средств измерений

Аспираторы воздуха автоматические трехканальные АВА 3, 79371-20

Аспиратор воздуха автоматический трехканальный АВА 3 (далее - аспиратор) предназначен для отбора взвешенных в воздухе частиц на фильтры АФА и измерений объемного расхода прокачанного воздуха.
Карточка СИ
Номер в госреестре 79371-20
Наименование СИ Аспираторы воздуха автоматические трехканальные
Обозначение типа СИ АВА 3
Изготовитель Общество с ограниченной ответственностью "НИКИ МЛТ+" (ООО "НИКИ МЛТ+"), г. Санкт-Петербург
Год регистрации 2020
Срок свидетельства 03.11.2025
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Аспиратор воздуха автоматический трехканальный АВА 3 (далее - аспиратор) предназначен для отбора взвешенных в воздухе частиц на фильтры АФА и измерений объемного расхода прокачанного воздуха.

Описание

Принцип действия аспиратора заключается в прокачивании объема воздуха с заданным объёмным расходом (дм3/мин) через аналитические аэрозольные фильтры АФА ТУ95 1892-89.

Объём прокачиваемого через каждый канал воздуха определяется как произведение расхода воздуха в данном канале (дм3/мин) на время отбора (мин), измеренное секундомером.

Расход воздуха по каждому каналу аспиратора определяется путем измерения перепада давления на калиброванном сужающем устройстве (диафрагме), установленном в потоке воздуха каждого канала. Диапазон задания расхода воздуха определяется по индивидуальному для каждого прибора градуировочному графику зависимости расхода от перепада давления на сужающем устройстве, измеренного дифманометром -напоромером в Па. График зависимости расхода воздуха, приведенного к нормальным условиям, от перепада давления на диафрагме приложен к паспорту на аспиратор.

Аспиратор имеет три канала для одновременного отбора проб. Подключение дифманометра-напоромера к каналам осуществляется поочередно ручкой переключателя КАНАЛЫ.

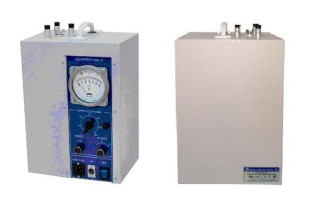

Внешний вид аспиратора представлен на рисунке 1.

Рисунок 1 - Общий вид аспиратора АВА 3 Аспиратор работает в режиме ручного управления.

Аспиратор предназначен для работы во взрывобезопасных помещениях.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Пределы задания объемного расхода воздуха, при нормальных условиях (температуре +20 °С, давлении 760 мм рт.ст.), дм 3/мин *

От 40 до 160

Пределы допускаемой основной приведённой погрешности измерения расхода, (у) %

±5

Максимальный суммарный расход воздуха через фильтры АФА при одновременной работе всех каналов, при любом типе питания, дм 3/мин

240

Пределы допускаемой дополнительной погрешности от изменения температуры на каждые 10 °С от номинальной температуры +20 °С, в диапазоне от +5 до +40 °С

±0,5 (у)

Диапазон времени отбора одного цикла, мин с перерывом между циклами, мин, не менее

От 5 до 30 5

* Пределы задания расхода конкретного аспиратора по шкале дифманометра -напоромера указаны в графике в обязательном приложении к паспорту и руководству по эксплуатации

Таблица 2 - Технические характеристики

Наименование характеристики

Значение

Время работы в циклическом режиме, ч, не менее:

-    от сети 220 В

-    от внешнего источника постоянного напряжения 12 В

7

1

Количество каналов, шт.

3

Максимальное число проб, отбираемых одновременно

3

Условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность, % (при температуре +25 °С), не более

-    атмосферное давление, кПа

От +5 до +40 80

От 84,0 до 106,7

Габаритные размеры, мм, не более

длина

ширина

высота

261

200

407

Масса, кг, не более

7

Электрическое питание:

-    от сети переменного тока, частотой (50 ± 1) Гц, В

-    от внешнего источника постоянного напряжения, В

От 198 до 242 От 11,4 до 13,2

Потребляемая электрическая мощность, ВА, не более:

-    от сети 220 В

-    от внешнего источника постоянного напряжения 12 В

130

130

Сопротивление изоляции сетевых цепей, МОм, не менее

7

Уровень звуковой мощности, дБА, не более

70

Средняя наработка на отказ, ч

6000

Средний срок службы, лет

6

Знак утверждения типа

наносится на корпус аспиратора и способом компьютерной графики на титульный лист документа «Паспорт и руководство по эксплуатации».

Комплектность средств измерений

Таблица 3 - Комплектность аспиратора

Наименование

Обозначение

Количество, шт.

Аспиратор воздуха автоматический трёхканальный АВА 3

ЕМИЮ.933050.040ТУ

1

Запасные части:

1    Вставка плавкая 220 В, 3.15 А

2    Вставка плавкая 12 В, 15 А

ОЮО.480.003ТУ

ОЮО.480.003ТУ

1

1

Принадлежности:

1    Штанга

2    Держатель

3    Шнур соединительный 220 В

4    Шнур соединительный 12 В

ФМЛИ.305654.007

ФМЛИ.301524.002

НЭА4.860.005

НЭА4.860.005-01

1

1

1

1

Эксплуатационная документация:

1    Паспорт и руководство по эксплуатации

2    Методика поверки

ЕМИЮ.933050.040ПС

435-176-2020МП

1

1

Поверка

осуществляется по документу 435-176-2020МП «Аспиратор воздуха автоматический трехканальный АВА 3. Методика поверки», утвержденному ФБУ «Тест-С.-Петербург»

19.03.2020 г.

Основные средства поверки:

-    счетчик газа мембранный ВК G16 (регистрационный номер № 60295-15), используется в диапазоне измерений расхода газа 1,6-10,8 м3/ч, пределы относительной погрешности ± 1,5 %;

-    секундомер механический С0Ппр-2а-2-010 (регистрационный номер 11519-88), пределы допускаемой абсолютной погрешности ± 1,0 с;

-    мегаомметр М 4100/3, рабочее напряжение до 500 В, КТ 2,5;

-    прибор комбинированный Testo 622, от минус 10 до плюс 60 °С, ПГ ± 0,4 °С; влажность от 10 до 95 %, ПГ ± 0,3 %; давление от 300 до 1200 гПа, ПГ ± 5 гПа.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых аспираторов с требуемой точностью.

Знак поверки наносится на аспиратор, как указано на рисунке 1, или в паспорт и руководство по эксплуатации.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Росстандарта № 2825 от 29.12.2018 г. Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа ГОСТ Р 51945-2002 Аспираторы. Общие технические условия

Аспиратор воздуха автоматический трехканальный АВА 3. Технические условия ЕМИЮ.933050.040 ТУ
