| Номер в госреестре | 78908-20 |
| Наименование СИ | Системы видеоизмерительные |
| Обозначение типа СИ | NORGAU |
| Изготовитель | Общество с ограниченной ответственностью «Норгау Руссланд» (ООО «Норгау Руссланд»), г. Москва |
| Год регистрации | 2020 |
| Срок свидетельства | 07.08.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы видеоизмерительные NORGAU (далее - системы) предназначены для контактных и бесконтактных измерений линейных и угловых размеров деталей.
Принцип работы систем основан на считывании с измерительных шкал значений по осям X и Y положения оптоэлектронного измерительного блока. Для измерений по оси Z системы могут быть оснащены контактным датчиком. Измерения проводятся как в ручном, так и в автоматическом режимах.
Системы состоят из гранитного основания, подвижного измерительного стола, встроенных измерительных шкал, оптоэлектронного измерительного блока, включающего осветитель, оптическую систему и датчики, вычислительного блока, персонального компьютера (ПК), интегрированного в стол-верстак, который является неотъемлемой частью оборудования.
Системы выпускаются в шести модификациях: NVMII, NVMII-D, NVMII-CNC, NVM PRO, NVM-D PRO, NVM-CNC PRO, которые отличаются внешним видом, метрологическими и техническими характеристиками.
Системы NVMII-D, NVM-D PRO имеют моторизованную ось Z, обеспечивается автоматическая фокусировка.
В системах модификаций NVM-CNC и NVM-CNC PRO перемещение по осям осуществляется при помощи числового программного управления.
По заказу системы видеоизмерительные модификаций NVMII, NVMII-D, NVMII-CNC могут выпускаться в исполнении (i) с повышенной точностью.
Системы имеют обозначение NVM(II)-XXYY(D)-(CNC) (PRO), где:
XX - верхняя граница диапазона измерений в направлении оси X в см;
YY - верхняя граница диапазона измерений в направлении оси Y в см;
D - система с моторизованной осью Z;
CNC - система, в которой перемещение по осям осуществляется при помощи числового программного управления;
PRO - обозначение модификации без возможности изготовления в исполнении (i).

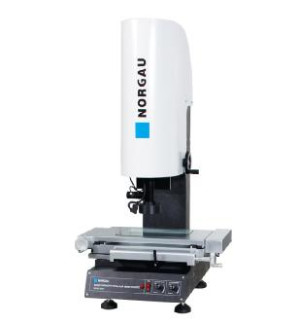

Общий вид систем представлен на рисунках 1-6.
Рисунок 3 - Общий вид систем видеоизме-рительных NORGAU модификации NVMII-CNC
Рисунок 4 - Общий вид систем видеоизмерительных NORGAU модификации NVM PRO
Рисунок 6 - Общий вид систем видеоизмерительных NORGAU модификации NVM-CNC PRO
Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства производится нанесение двух пломбирующих этикеток на корпус систем (рисунок 7).
Для работы с системами применяется программное обеспечение (далее - ПО) «VMM3D», «Inspec-M», «RationalVue» или «М3». Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы, они блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы. Для защиты ПО от несанкционированного доступа используют USB-ключ.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» в соответствии с Р 50.2.077 - 2014.
| Таблица 1 - Идентификационные данные п | рограммного обеспечения | |||
| Идентификационные данные (признаки) | Значение | |||
| Идентификационное наименование ПО | VMM3D | Inspec-M | RationalVue | M3 |
| Номер версии (идентификационный номер) ПО | не ниже v.1.3 | не ниже v.5.2 | не ниже v.2.1 | не ниже v.3.30 |
| Цифровой идентификатор ПО | - | - | - | - |
Таблица 2 - Метрологические характеристики систем модификаций NVMII-D и NVMII-CNC
| Модификация | NVMII-D | NVMII-CNC | |||||
| Диапазон измерений, мм - По оси X - По оси Y | от 0 до 200 от 0 до 100 | от 0 до 300 от 0 до 200 | от 0 до 400 от 0 до 300 | от 0 до 500 от 0 до 400 | от 0 до 300 от 0 до 200 | от 0 до 400 от 0 до 300 | от 0 до 500 от 0 до 400 |
| Диапазон измерений, мм - По оси Z1 | от 0 до 150 от 0 до 200 | от 0 до 150 от 0 до 200 | от 0 до 150 от 0 до 200 от 0 до 250 от 0 до 350 | от 0 до 150 от 0 до 200 от 0 до 250 от 0 до 350 от 0 до 450 | от 0 до 150 от 0 до 200 | от 0 до 150 от 0 до 200 от 0 до 250 от 0 до 350 | от 0 до 150 от 0 до 200 от 0 до 250 от 0 до 350 от 0 до 450 |
| Пределы допускаемой абсолютной погрешности линейных измерений, мкм*1: - по осям X и Y - по оси Z* - в плоскости XY | ±(2,5 + L/200) ±(2,5+ L/100) ±(4+ L/200) | ±(2,3 + L/200) ±(2+ L/100) ±(4+ L/200) | |||||
| Пределы допускаемой абсолютной погрешности линейных измерений для систем в исполнении (i), мкм*1: - по осям X и Y - по оси Z* - в плоскости XY | ±(1,5 + L/100) ±(2 + L/100) ±(2 + L/100) | ±(1,5 + L/100) ±(2+ L/100) ±(2 + L/100) | |||||
| Разрешение измерительных шкал, мм * | 0,001 / 0,0005 / 0,0001 | 0,001 / 0,0005 / 0,0001 | |||||
| Диапазон измерений плоского угла, ° | ±180 | ||||||
| Пределы допускаемой абсолютной погрешности измерений плоского угла, " *1 | ±15 | ||||||
где L - измеряемая длина в мм.
| Модификация | NVMII | |||
| Диапазон измерений, мм - По оси X - По оси Y | от 0 до 200 от 0 до 100 | от 0 до 300 от 0 до 200 | от 0 до 400 от 0 до 300 | от 0 до 500 от 0 до 400 |
| Диапазон измерений, мм - По оси Z2 | от 0 до 150 от 0 до 200 | от 0 до 150 от 0 до 200 | от 0 до 150 от 0 до 200 от 0 до 250 от 0 до 350 | от 0 до 150 от 0 до 200 от 0 до 250 от 0 до 350 от 0 до 450 |
| Пределы допускаемой абсолютной погрешности линейных измерений, мкм* : - по осям X и Y - по оси Z* - в плоскости XY | ±(2,5 + L/200) ±(2+ L/100) ±(4+ L/200) | |||
| Пределы допускаемой абсолютной погрешности линейных измерений для моделей в исполнении (i), мкм* : - по осям X и Y - по оси Z* - в плоскости XY | ±(1,5 + L/100) ±(2 + L/100) ±(2 + L/100) | |||
| Разрешение измерительных шкал, мм *2 | 0,001 / 0,0005/ 0,0001 | |||
| Диапазон измерений плоского угла, ° | ±180 | |||
| Пределы допускаемой абсолютной погрешности “ и*1 измерений плоского угла, * | ±15 | |||
Где L - измеряемая длина в мм.
| Модификация | NVM PRO / NVM-D PRO / NVM-CNC PRO | ||||
| Диапазон измерений, мм - По оси X - По оси Y | от 0 до 150 от 0 до 150 | от 0 до 300 от 0 до 200 | от 0 до 300 от 0 до 300 | от 0 до 400 от 0 до 300 | от 0 до 500 от 0 до 400 |
| Диапазон измерений, мм - По оси Z3 | от 0 до 150 от 0 до 200 | от 0 до 150 от 0 до 200 от 0 до 250 | от 0 до 150 от 0 до 200 от 0 до 250 от 0 до 300 | от 0 до 150 от 0 до 200 от 0 до 250 от 0 до 300 от 0 до 350 от 0 до 400 | от 0 до 150 от 0 до 200 от 0 до 250 от 0 до 300 от 0 до 350 от 0 до 400 от 0 до 450 |
| Пределы допускаемой абсолютной погрешности линейных измерений, мкм*1: - по осям X и Y - по оси Z* - в плоскости XY | ±(1,2+ L/150) ±(2,0 + L/100) ±(2,0+ L/100) | ||||
| Разрешение измерительных шкал, мм *2 | 0,0005 / 0,0001 | ||||
| Диапазон измерений плоского угла, ° | ±180 | ||||
| Пределы допускаемой абсолютной погрешности “ и*1 измерений плоского угла, * | ±15 | ||||
Где L - измеряемая длина в мм.
| Модификация | NVMII-D | NVMII-CNC | |||||
| Диапазон измерений, мм - По оси X | от 0 до 200 | от 0 до 300 | от 0 до 400 | от 0 до 500 | от 0 до 300 | от 0 до 400 | от 0 до 500 |
| - По оси Y | от 0 до 100 | от 0 до 200 | от 0 до 300 | от 0 до 400 | от 0 до 200 | от 0 до 300 | от 0 до 400 |
| Масса, кг, не более | 180 | 260 | 330 | 500 | 260 | 330 | 500 |
| Габаритные размеры, мм, не более | |||||||
| - длина | 556 | 670 | 720 | 800 | 670 | 720 | 800 |
| - ширина | 540 | 660 | 950 | 1040 | 660 | 950 | 1040 |
| - высота | 860 | 950 | 1020 | 1020 | 950 | 1020 | 1020 |
Таблица 6 - Технические характеристики систем модификации NVMII
| Модификация | NVMII | |||
| Диапазон измерений, мм - По оси X | от 0 до 200 | от 0 до 300 | от 0 до 400 | от 0 до 500 |
| - По оси Y | от 0 до 100 | от 0 до 200 | от 0 до 300 | от 0 до 400 |
| Масса, кг, не более | 180 | 260 | 330 | 500 |
| Габаритные размеры, мм, не более | ||||
| - длина | 556 | 670 | 720 | 800 |
| - ширина | 540 | 660 | 950 | 1040 |
| - высота | 860 | 950 | 1020 | 1020 |
Таблица 7 - Технические характеристики систем модификаций NVM PRO / NVM-D PRO / NVM-CNC PRO
| Модификация | NVM PRO / NVM-D PRO / NVM-CNC PRO | ||||
| Диапазон измерений, мм | |||||
| - По оси X | от 0 до 150 | от 0 до 300 | от 0 до 300 | от 0 до 400 | от 0 до 500 |
| - По оси Y | от 0 до 150 | от 0 до 200 | от 0 до 300 | от 0 до 300 | от 0 до 400 |
| Масса, кг, не более | 80 | 80 | 140 | 160 | 180 |
| Габаритные размеры, мм, не более | |||||
| - длина | 485 | 485 | 560 | 700 | 800 |
| - ширина | 370 | 370 | 440 | 500 | 580 |
| - высота | 800 | 800 | 950 | 1000 | 1000 |
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22 50±2,5 |
| Нормальные условия: - температура окружающей среды, °С - относительная влажность воздуха, % | от +18 до +22 от 40 до 80 |
наносится в виде наклейки на корпус системы видеоизмерительной и типографским способом на титульные листы руководства по эксплуатации и паспорта.
| Таблица 9 - Комплектность средства изме | рений | |
| Наименование | Обозначение | Количество |
| Система видеоизмерительная NORGAU | - | 1 шт. |
| Программное обеспечение, USB ключ | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Руководство пользователя ПО | - | 1 экз. |
| Паспорт | ВМ.01.ХХХХХХ ПС* | 1 экз. |
| Методика поверки | МП АПМ 22-20 | 1 экз. |
| * - см. соответствие шифров модификация | систем видеоизмерительных в таблице 7 | |
Таблица 10 - Соответствие шифров паспорта модификациям систем видеоизмерительных
| Модификация | Шифр паспорта |
| NVMII | ВМ.01.042170 ПС |
| NVMII-D | ВМ.01.042171 ПС |
| NVMII-CNC | ВМ.01.042172 ПС |
| NVM PRO | ВМ.01.042170 ПС |
| NVM-D PRO | ВМ.01.042171 ПС |
| NVM-CNC PRO | ВМ.01.042172 ПС |
осуществляется по документу МП АПМ 22-20 «Системы видеоизмерительные NORGAU. Методика поверки», утверждённому ООО «Автопрогресс-М» «15» апреля 2020 г.
Основные средства поверки:
- Рабочий эталон единицы длины 2 разряда по Государственной поверочной схеме для средств измерений длины в диапазоне от 110-9до 100 м и длин волн, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 - мера длины штриховая;
- Рабочий эталон 4-го разряда по Государственной поверочной схеме для средств измерений длины в диапазоне от 110-9до 100 м и длин волн в диапазоне от 0,2 до 50 мкм утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 - меры длины концевые плоскопараллельные;
- Рабочий эталон единицы плоского угла 3 разряда по Государственной поверочной схеме для средств измерений плоского угла утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 26.11.2018 г. № 2482 - меры угловые призматические.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ТУ 26.70.22-001-49360276-2020 «Системы видеоизмерительные NORGAU. Технические условия»
| Зарегистрировано поверок | 462 |
| Поверителей | 27 |
| Актуальность данных | 23.10.2025 |
