| Номер в госреестре | 76940-19 |
| Наименование СИ | Аппараты испытания жидких диэлектриков |
| Обозначение типа СИ | АВИМ |
| Изготовитель | Общество с ограниченной ответственностью «Приборостроительная компания «Высоковольтные технологии» (ООО «ПК «Высоковольтные технологии»), Волгоградская обл., г.о. город-герой Волгоград, г. Волгоград |
| Год регистрации | 2019 |
| Срок свидетельства | 23.12.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппараты испытания жидких диэлектриков АВИМ (далее - аппараты) предназначены для измерений напряжения переменного тока промышленной частоты.
Принцип действия аппаратов основан на преобразовании напряжения питания в высокое напряжение переменного тока с помощью высоковольтного трансформатора.
Аппарат состоит из единого блока и представляет собой переносной прибор.
Измерение выходного дифференциального напряжения осуществляется с помощью АЦП, подключенного через делители напряжения непосредственно к высоковольтным выводам аппарата. Измеренное напряжение отображается на жидкокристаллическом дисплее.
Аппараты предназначены для испытания образцов электроизоляционных жидких материалов на пробой в автоматическом режиме. В процессе испытания и после него на дисплее отображается следующая информация: время, оставшееся до включения следующей подачи высокого напряжения, напряжения пробоя образца для каждого предыдущего измерения из серии, среднее значение напряжения пробоя, среднеквадратическое отклонение результатов измерений, коэффициент вариации, а также параметры испытания.
Образец с электроизоляционной жидкостью помещается в испытательную ёмкость объёмом 300 мл. Перемешивание образца осуществляется с помощью магнитной мешалки, которая помещается на дно измерительной ёмкости. Зона высоковольтных электродов защищена крышкой со стеклянным окном и блокировочным контактом, исключающими попадание оператора под высокое напряжение. Боковые поверхности корпуса снабжены вентиляционными отверстиями. Для исключения изменений, возникающих в образце вследствие образования высоковольтной дуги при пробое, аппарат имеет малое время отключения при пробое - не более 100 мкс.
Рабочее положение аппарата - горизонтальное.
Аппараты выпускаются в следующих модификациях АВИМ-65, АВИМ-65П, АВИМ-90, АВИМ-90П, которые отличаются максимальным выходным напряжением переменного тока, а также так же наличием печатающего устройства (модификации с буквой «П»).
Аппараты предназначены для проведения испытаний на пробой жидких диэлектриков по ГОСТ 6581-75.

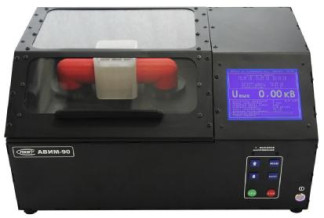

Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа приведены на рисунке 1.
Рисунок 1 - Общий вид средства измерений и обозначение места пломбировки от
несанкционированного доступа
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных измерений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 83A043CEEADAFF1897931C7D77DF4EEE |
| Номер версии (идентификационный номер) ПО | не ниже 1.00 |
| Цифровой идентификатор ПО |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений напряжения переменного тока промышленной частоты, кВ - для модификаций АВИМ-65, АВИМ-65П - для модификаций АВИМ-90, АВИМ-90П | от 5 до 70 от 5 до 90 |
| Пределы допускаемой относительной основной погрешности измерений напряжения переменного тока промышленной частоты, % | ±3,0 |
| Нормальные условия применения: »-» о/"ч - температура окружающей среды, С - относительная влажность, % - атмосферное давление, кПа | от +15 до +35 от 10 до 80 от 84 до 106 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжения переменного тока, В - частота переменного тока, Гц | 220±22 50 |
| Габаритные размеры средства измерений, мм, не более - высота х ширина х длина | 255 х 340 х 500 |
| Масса, кг, не более | 27 |
| Средний срок службы, лет Средняя наработка на отказ, ч | 5 7000 |
наносится на переднюю панель аппарата и титульный лист паспорта.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Модификация АВИМ-65 | ||
| Аппараты испытания жидких диэлектриков | АВИМ-65 | 1 шт. |
| Паспорт | ПКАВ.422199.007-01 ПС | 1 экз. |
| Методика поверки | МП206.1-099-2019 | 1 экз. |
| Модификация АВИ | [М-65П | |
| Аппараты испытания жидких диэлектриков | АВИМ-65П | 1 шт. |
| Паспорт | ПКАВ.422199.007-03 ПС | 1 экз. |
| Методика поверки | МП206.1-099-2019 | 1 экз. |
| Модификация АВ | ИМ-90 | |
| Аппараты испытания жидких диэлектриков | АВИМ-90 | 1 шт. |
| Паспорт | ПКАВ.422199.007 ПС | 1 экз. |
| Методика поверки | МП206.1-099-2019 | 1 экз. |
| Модификация АВИ | [М-90П | |
| Аппараты испытания жидких диэлектриков | АВИМ-90П | 1 шт. |
| Паспорт | ПКАВ.422199.007-02 ПС | 1 экз. |
| Методика поверки | МП206.1-099-2019 | 1 экз. |
осуществляется по документу МП 206.1-099-2019«Аппараты испытания жидких диэлектриков АВИМ. Методика поверки», утвержденному ФГУП «ВНИИМС» 12 сентября 2019 г.
Основные средства поверки:
Вольтметр универсальный цифровой GDM-78255A, регистрационный № 38428-08; Делитель напряжения ДН-100э, регистрационный № 54883-13.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.832-2013 ГСИ. Государственная поверочная схема для средств измерений электрического напряжения переменного тока промышленной частоты в диапазоне от 1 до 500 кВ
ТУ 4221-007-22378101-2019 Аппараты испытания жидких диэлектриков АВИМ. Технические условия
