| Номер в госреестре | 76896-19 |
| Наименование СИ | Регистраторы высокочастотных импульсов |
| Обозначение типа СИ | PD-Analyzer |
| Изготовитель | Общество с ограниченной ответственностью «Димрус» (ООО «Димрус»), г. Пермь |
| Год регистрации | 2019 |
| Срок свидетельства | 10.12.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Регистраторы высокочастотных импульсов PD-Analyzer (далее - регистраторы) предназначены для измерений амплитуды импульсного напряжения и напряжения радиочастотных помех, возникающих при частичных разрядах во время диагностирования изоляции электрооборудования.
Принцип действия регистраторов основан на измерении напряжения с помощью аналогово-цифрового преобразователя.
Конструктивно регистраторы выполнены в виде стационарного или переносного моноблока.
Регистраторы в зависимости от модификации имеют три или шесть одинаковых независимых измерительных каналов (далее - ИК), каждый из которых состоит: из фильтра полосы частот; аналого-цифрового преобразователя, регистрирующего форму импульса; программируемой логической интегральной схемы, выделяющей в частотном диапазоне частичные разряды от помех; процессора, анализирующего амплитуду напряжения частичных разрядов.
Входное сопротивление каждого ИК составляет 50 Ом. ИК имеют встроенную защиту от паразитных импульсных помех и фильтры, выделяющие сигналы, возникающие при частичных разрядах.
Каждый ИК позволяет проводить измерения амплитуды импульсного напряжения и напряжения радиочастотных импульсов.
Управление регистраторами осуществляется при помощи внешнего программного обеспечения (далее - ПО), устанавливаемого на персональный компьютер (далее - ПК).
К входам ИК подключаются различные первичные измерительные преобразователи (антенны, токосъёмники и другие устройства, поставляемые отдельно), с помощью которых регистрируются сигналы частичных разрядов. Измерения могут проводиться как автоматически с определенным периодом, так и вручную по команде оператора. Результаты, дата и время проведения измерений сохраняются в памяти регистраторов.
Регистраторы выпускаются в четырех модификациях, которые указаны в таблице 1.
Таблица 1 - Модификации регистратора
| Обозначение модификации регистратора | Количество ИК | Вариант исполнения |
| PD-Analyzer/3S | 3 | стационарный |
| PD-Analyzer/6S | 6 | стационарный |
| PD-Analyzer/3P | 3 | переносной |
| PD-Analyzer/6P | 6 | переносной |

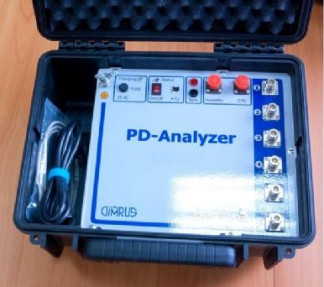

Переносной регистратор выполнен в алюминиевом корпусе и помещен в пластмассовый чемодан, предназначенный для защиты от внешних воздействий. Стационарный регистратор выполнен в стальном разъемном корпусе, предназначенном для защиты от внешних воздействий и для удобства монтажа на месте эксплуатации.
Общий вид регистраторов с указанием мест нанесения знака утверждения типа и пломбировки от несанкционированного доступа представлен на рисунках 1, 2 и 3.
Встроенное ПО представляет собой внутреннюю программу микропроцессора для обеспечения нормального функционирования регистраторов. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики регистраторов нормированы с учетом влияния ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) регистраторов изготовителем и не может быть изменена пользователем.
Внешнее ПО устанавливается на ПК, предусматривает различные экранные формы отображения информации и предназначено для управления регистраторами, сбора информации с регистраторов, хранения и представления пользователю в удобном виде.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Встроенное ПО | |
| Идентификационное наименование ПО | pd analyzer.sim |
| Номер версии (идентификационный номер) ПО | 1.01 не ниже |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 51124FA0 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC-32 |
| Внешнее ПО | |
| Идентификационное наименование ПО | Inva.Portable.exe |
| Номер версии (идентификационный номер) ПО | 1.1.4638 не ниже |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 04B25957 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC-32 |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений амплитуды импульсного напряжения повторяющихся частичных разрядов, В | от 0,01 до 5 |
| Диапазон длительностей импульса напряжения повторяющихся частичных разрядов, с | от 5 10-8 до 10-5 |
| Пределы допускаемой относительной погрешности измерений амплитуды импульсного напряжения повторяющихся частичных разрядов в диапазоне длительности импульса напряжения, %: - от 5 10-8 до 6,7 10-8 с - св. 6,7 10-8 до 210-6 с включ. - св. 210-6 до 110-5 с | ±50 ±30 ±50 |
| Диапазон частот радиочастотных помех, вызванных повторяющимися частичными разрядами, МГц | от 450 до 1200 |
| Диапазон измерений напряжения радиочастотных помех, вызванных повторяющимися частичными разрядами, дБмкВ* | от 37 до 102 |
| Пределы допускаемой погрешности измерений напряжения радиочастотных помех, вызванных повторяющимися частичными разрядами, дБ | ±6 |
| * дБмкВ - единица измерения напряжения, выраженная в дБ относительно опорного значения 1 мкВ | |
| Наименование характеристики | Значение |
| Время установления рабочего режима, мин | 20 |
| Параметры электропитания от внешних источников: - напряжение переменного тока, В | от 90 до 260 |
| - частота переменного тока, Гц | от 49 до 61 |
| - напряжение постоянного тока, В | от 120 до 370 |
| Параметры электропитания от встроенного аккумулятора (для переносного исполнения): - напряжение постоянного тока, В | от 10 до 14 |
| Время непрерывной работы: - для стационарного исполнения | непрерывно |
| - для переносного исполнения при работе от сети | непрерывно |
| - для переносного исполнения при работе от аккумулятора, ч | 4 |
| Время зарядки аккумулятора, ч, не более | 4 |
| Габаритные размеры мм, не более: - регистраторов модификаций PD-Analyzer/3S и PD-Analyzer/6S длина | 400 |
| ширина | 260 |
| высота | 110 |
| - регистратора модификации PD-Analyzer/3P длина | 520 |
| ширина | 280 |
| высота | 175 |
| - регистратора модификации PD-Analyzer/6P длина | 520 |
| ширина | 425 |
| высота | 230 |
| Масса, кг, не более: - регистраторов модификаций PD-Analyzer/3S и PD-Analyzer/6S | 5 |
| - регистратора модификации PD-Analyzer/3P | 12 |
| - регистратора модификации PD-Analyzer/6P | 25 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С | от -40 до +65 |
| - относительная влажность окружающего воздуха при +25°С, %, не более | 95 |
| - атмосферное давление, кПа | от 84 до 106,7 |
наносится на лицевую панель регистраторов по технологии изготовителя и на титульный лист руководства по эксплуатации 4226-083-60715320-2018 РЭ типографским способом.
Таблица 5 - Комплектность регистраторов
| Наименование | Обозначение | Количество |
| 1 Регистратор высокочастотных импульсов PD-Analyzer | 1 шт. | |
| 2 Комплект принадлежностей в составе: | ||
| 2.1 Диск с ПО «Inva (portable)» | 1 шт. | |
| 2.2 Кабель RG-213 для подключения датчиков (N-type - N-type), 6 м | 3 шт. | |
| 2.3 Кабель RG-58 для подключения датчиков (N-type - BNC), 6 м | 4 шт. | |
| 2.4 USB-кабель 24AWG | 1 шт. | |
| 2.5 Кабель питания | 1 шт. | |
| 2.6 Кабель заземления (струбцина-клемма типа «О», D=6 мм2), 6 м | 1 шт. | |
| 3 Руководство по эксплуатации | 4226-083-60715320-2018 РЭ | 1 экз. |
| 4 Паспорт | 4226-083-60715320-2018 ПС | 1 экз. |
| 5 Методика поверки | 651-19-016 МП | 1 экз. |
осуществляется по документу 651-19-016 МП «Регистраторы высокочастотных импульсов PD-Analyzer. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 10.07.2019 г.
Основные средства поверки:
- генератор сигналов SG396, регистрационный номер 58775-14 в Федеральном информационном фонде;
- генератор сигналов произвольной формы 33510В, регистрационный номер 53565-13 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или поверительного клейма.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к регистраторам высокочастотных импульсов PD-Analyzer
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТУ 4226-083-60715320-2018 Регистраторы высокочастотных импульсов PD-Analyzer. Технические условия
