Пробники напряжения П-400 (далее - пробники) предназначены для измерений напряжения синусоидальных, шумовых и импульсных радиопомех в сетях электропитания, линиях связи, управления и передачи данных в комплекте с измерительными приемниками, анализаторами спектра, селективными микровольтметрами и другими средствами измерений, имеющими входное сопротивление 50 Ом.
| Номер в госреестре | 76754-19 |
| Наименование СИ | Пробники напряжения |
| Обозначение типа СИ | П-400 |
| Изготовитель | Общество с ограниченной ответственностью «Центр безопасности информации «МАСКОМ» (ООО «ЦБИ МАСКОМ»), г. Москва |
| Год регистрации | 2019 |
| Срок свидетельства | 28.11.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Пробники напряжения П-400 (далее - пробники) предназначены для измерений напряжения синусоидальных, шумовых и импульсных радиопомех в сетях электропитания, линиях связи, управления и передачи данных в комплекте с измерительными приемниками, анализаторами спектра, селективными микровольтметрами и другими средствами измерений, имеющими входное сопротивление 50 Ом.
Принцип действия пробников основан на методе высокочастотной фильтрации с использованием последовательно соединенных резистора и конденсатора.
Конструктивно пробники выполнены в корпусе с диэлектрической оболочкой. На одном торце корпуса расположен измерительный штырь для подключения к источнику индустриальных радиопомех (источник ИРП). На боковой поверхности находится провод с зажимом для подключения к проводу измерительного заземления. С противоположного торца корпуса расположен соединитель для подключения к измерительному оборудованию (измеритель ИРП) с помощью коаксиального кабеля.

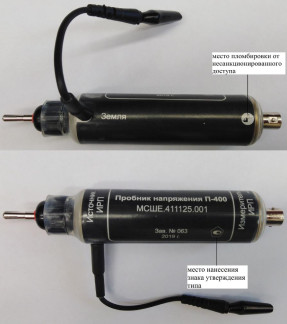

Общий вид пробников, место пломбировки от несанкционированного доступа и место нанесения знака утверждения типа приведены на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, МГц |
от 0,0001 до 400 |
|
Коэффициент калибровки, дБ, в зависимости от частоты: |
|
|
0,0001 МГц |
61,7 |
|
0,0002 МГц |
55,8 |
|
0,0005 МГц |
48,0 |
|
0,001 МГц |
41,8 |
|
0,002 МГц |
35,7 |
|
0,005 МГц |
28,1 |
|
0,009 МГц |
23,2 |
|
0,02 МГц |
18,3 |
|
0,05 МГц |
15,0 |
|
0,1 МГц |
14,3 |
|
0,2 МГц |
14,1 |
|
0,5 МГц |
14,0 |
|
1 МГц |
14,0 |
|
2 МГц |
14,0 |
|
5 МГц |
14,1 |
|
10 МГц |
14,1 |
|
20 МГц |
14,1 |
|
50 МГц |
14,2 |
|
100 МГц |
14,3 |
|
150 МГц |
14,4 |
|
200 МГц |
14,5 |
|
250 МГц |
14,6 |
|
300 МГц |
14,6 |
|
350 МГц |
14,6 |
|
400 МГц |
15,0 |
|
Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ |
± 1 |
Значения коэффициента калибровки на частотах, находящихся между значениями, указанными в Таблице 1, рассчитываются методом линейной интерполяции.
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Максимальное напряжение провод-земля, В: постоянное переменное с частотой 50 Гц |
500 250 |
|
Номинальное значение выходного сопротивления, Ом |
50 |
|
Габаритные размеры (длина х диаметр), мм, не более |
150 х 30 |
|
Масса, кг, не более |
0,5 |
|
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность при температуре +25 °С, %, не более |
от +10 до +35 80 |
наносится на корпус пробника методом лазерной печати.
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во, шт. |
|
Пробник напряжения П-400 |
МСШЕ.411125.001 |
1 |
|
Кабель коаксиальный |
1 |
|
|
Наконечник измерительный |
1 |
|
|
Зажим |
1 |
|
|
Отвертка индикаторная |
1 |
|
|
Кейс |
1 |
|
|
Руководство по эксплуатации |
МСТТТЕ 411125 001 РЭ |
1 |
|
Паспорт |
МСШЕ 411125 001 ПС |
1 |
|
Методика поверки |
МП 03 - 01 - 19 |
1 |
осуществляется по документу МП 03-01-19 «Пробник напряжения П-400. Методика поверки», утверждённому ФБУ «Новосибирский ЦСМ» 09.09.2019 г.
Основные средства поверки:
- рабочий эталон 2-го разряда в соответствии с государственной поверочной схемой для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110-1 до 2109 Гц, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 мая 2018 г. № 1053, вольтметр переменного тока диодный компенсационный В3-49 (регистрационный номер в Федеральном информационном фонде 5477-76);
- милливольтметр среднеквадратических значений В3-48 (регистрационный номер в Федеральном информационном фонде 4534-74);
- генератор сигналов N5171B (регистрационный номер в Федеральном информационном фонде 53063-13);
- генератор сигналов произвольной формы AFG3021C (регистрационный номер в Федеральном информационном фонде 53102-13);
- аттенюатор резисторный фиксированный Д2-27 (регистрационный номер в Федеральном информационном фонде 3174-72).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Федерального агентства по техническому регулированию и метрологии от 29 мая 2018 г. № 1053 об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110-1 до 2109 Гц
ГОСТ Р 51319-99 Совместимость технических средств электромагнитная. Приборы для измерения индустриальных помех. Технические требования и методы испытаний МСШЕ.411125.001ТУ Пробник напряжения П-400. Технические условия
