| Номер в госреестре | 76218-19 |
| Наименование СИ | Счетчики воды |
| Обозначение типа СИ | SANEXT |
| Изготовитель | Общество с ограниченной ответственностью «САНЕКСТ.ПРО» (ООО «САНЕКСТ.ПРО»), г. Санкт-Петербург |
| Год регистрации | 2019 |
| Срок свидетельства | 18.09.2029 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики воды SANEXT (далее - счётчики) предназначены для измерения объёма холодной питьевой воды по СанПиН 2.1.4.1074-01 и горячей воды в сетях горячего водоснабжения и тепловых сетях по СанПиН 2.1.4.2496-09, в жилых, административных, а также в промышленных зданиях, протекающей по трубопроводу при давлении не более 1,6 МПа.
Принцип действия счётчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Количество оборотов крыльчатки пропорционально объёму воды, протекающей через счётчик.
Конструктивно счетчики состоят из корпуса с резьбовым присоединением (проточной части), крыльчатки и счётного механизма защищенного прозрачной крышкой.
Счётчики изготовлены из коррозионно-устойчивых материалов. Детали, соприкасающиеся с водой изготовлены из материалов, не снижающих качества воды, стойких к ее воздействию в пределах рабочего диапазона температур.
Поток воды попадает в корпус счётчика через сетку и далее поступает в измерительную полость, внутри которой на специальных опорах вращается крыльчатка с магнитами. Вода, пройдя зону вращения крыльчатки, поступает через выходное отверстие в выходной патрубок. Количество оборотов крыльчатки пропорционально количеству протекающей воды. Вращение крыльчатки через магнитную связь передаётся ведомой муфте счётного механизма, обеспечивающего за счёт масштабирующего редуктора возможность снятия показаний счётчика в целых м3, а также в долях м3. На циферблате счётного механизма имеется сигнальная звёздочка, обеспечивающая повышение разрешающей способности счётчика. Счётный механизм герметично отделен от измеряемой воды (сухоходный механизм). Для передачи измерительной информации на внешние устройства счетчики могут комплектоваться герконовым датчиком, который формирует выходные электрические (импульсные) сигналы или радиомодулем.
Счётчики предназначены для монтажа на горизонтальных и вертикальных трубопроводах.
Условное обозначение счетчиков при заказе Счетчик воды SANEXT _ _ _ _
1 2 3 4
1 - модель: «КВх» - предназначена для измерения объема холодной воды (от +5 до +30 °С);
«КВг» - предназначена для измерения объема горячей воды (от +5 до +90 °С);
«КВу» - предназначена для измерения объема холодной и горячей воды (универсальный) (от +5 до +90 °С);
2 - номинальный объемный расход: «1,5» - 1,5 м3/ч; «2,5» - 2,5 м3/ч;
3 - тип выходного сигнала (в случае отсутствия выходного сигнала данная позиция не заполняется): «i» - импульсный выходной сигнал; «гс» - радиомодуль;
4 - диаметр условного прохода: «Ду 15» - 15 мм; «Ду 20» - 20 мм.
Внешний вид счётчиков представлен на рисунках 1 - 2.
Места пломбировки от несанкционированного доступа, представлены на рисунке 3.

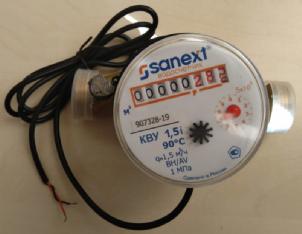

Рисунок 1 - общий вид счетчиков с импульсным выходным сигналом
Рисунок 3 - Пломбировка
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| Диаметр условного прохода, DN, мм | 15 | 20 | ||
| Вид монтажа* | BH | AV | BH | AV |
| Минимальный расход qmin, м3/ч | 0,03 | 0,06 | 0,05 | 0,10 |
| Переходный расход qt, м3/ч | 0,12 | 0,15 | 0,20 | 0,25 |
| Номинальный расход qn, м3/ч | 1,5 | 2,5 | ||
| Максимальный расход qmax, м3/ч | 3 | 5 | ||
| Пределы допускаемой относительной погрешности измерений объёма, %: - для моделей КВх и КВу - при qmin < qизм < qt - при qt < ^зм < qmax - для модели КВг - при qmin < qизм < qt - при qt < ^зм < qmax | ±5 ±2 ±5 ±3 | |||
| Порог чувствительности, м3/ч, не более | 0,5 qmin | |||
| Потеря давления при qmax, МПа, не более | 0,1 | |||
| Номинальное (максимальное) давление воды в трубопроводе, МПа | 1,0 (1,6) | |||
| * BH - горизонтальная установка счетчика; AV - вертикальная установка счетчика; | ||||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Диаметр условного прохода, DN, мм | 15 | 20 |
| Габаритные размеры счётчиков, мм, не более: | ||
| - длина | 110 | 130 |
| - ширина | 78 | 82 |
| - высота | 78/110* | 85 |
| Масса, кг, не более | 0,6 | 0,7 |
| Диапазон температуры воды, °С: | ||
| - для модели КВх | от +5 до +30 | |
| - для моделей КВг и КВу | от +5 до +90 | |
| Рабочие условия эксплуатации: | ||
| - диапазон температуры окружающей среды, °С | от +5 до +50 | |
| - относительная влажность при 35 °С, %, не более | 80 | |
| - атмосферное давление, кПа | от 84,0 до 106,7 | |
| Присоединительные размеры, дюйм | ||
| - резьба патрубков | % | 1 |
| - резьба монтажных штуцеров | '/2 | % |
| Емкость счетного механизма, м3 | 99999,999 | |
| Средний срок службы, лет | 12 | |
| Средняя наработка на отказ, ч | 110000 | |
| * для счетчиков с радиомодулем | ||
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность счетчиков
| Наименование | Обозначение | Количество |
| Счетчик воды SANEXT | Х Х Х Х* | 1 шт. |
| Паспорт | ПС 26.51.63-005-04506328-2019 | 1 экз. |
| Комплект монтажных частей и принадлежностей* | - | 1 шт. |
| * - модель и исполнение счетчика и наличие комплекта монтажных частей и принадлежностей определяется договором на поставку. | ||
осуществляется по документу МИ 1592-2015 «ГСИ. Счетчики воды. Методика поверки». Основные средства поверки:
- рабочий эталон 3-го разряда части 1 приказа Росстандарта от 07.02.2018 г. № 256;
- рабочий эталон 3-го разряда передвижной части 1 приказа Росстандарта от 07.02.2018 г. № 256.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счётчиков с требуемой точностью.
Знак поверки наносится в соответствующий раздел паспорта и/или на бланк свидетельства о поверке.
приведены в эксплуатационном документе.
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости ТУ 26.51.63-005-04506328-2019 Счетчики воды SANEXT. Технические условия
