| Номер в госреестре | 74341-19 |
| Наименование СИ | Угломеры |
| Обозначение типа СИ | Holex серии 45 |
| Изготовитель | Компания "Hoffmann GmbH Qualitatswerkzeuge", Германия |
| Год регистрации | 2019 |
| Срок свидетельства | 18.03.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Угломеры Holex серии 45 (далее - угломеры) предназначены для измерений наружных углов, образованных поверхностями, элементами конструкций, деталями оборудования.
Принцип действия угломеров основан на считывании с круговой шкалы значения измеряемого угла при совмещении измерительных поверхностей основания и линейки угломера с поверхностями, образующими измеряемый угол.
Угломеры состоят из основания, представляющего собой полукруглый лимб с круговой шкалой, линейки с указателем, стопорного устройства.
Угломеры выпускаются в трех модификациях: 453000, 453200, 453400, отличающихся конструкцией. Каждая модификация имеет несколько исполнений, которые отличаются метрологическими и техническими характеристиками согласно таблицам 1-2.
Угломеры имеют обозначение 45ХХХХ Y*Z, где 45 - серия, 45ХХХХ - модификация, Y
- диаметр лимба, Z - длина линейки.

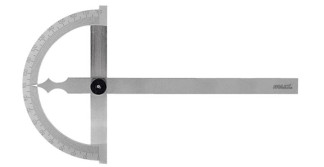

Общий вид угломеров представлен на рисунках 1 -3.
Пломбирование угломеров не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Модификация 453000 | Модификация 453200 | Модификация 453400 | ||||||
| Значение для исполнений | Значение для исполнения | Значение для исполнений | |||||||
| 453000 80x120 | 0 5 x 0 2 0 0 0 3 5 4 | 0 0 2 x 0 5 0 0 0 3 5 4 | 0 0 3 x 0 0 (N 0 0 0 3 5 4 | 453200 85x150 | 0 5 x 0 0 0 0 4 3 5 4 | 0 0 3 x 0 5 0 0 4 3 5 4 | 453400 200x400 | 453400 300x600 | |
| Диапазон измерений, ° | от 0 до 180 | от 0 до 180 | от 10 до 170 | ||||||
| Цена деления шкалы, ° | 1 | 1 | 1 | ||||||
| Пределы допускаемой | |||||||||
| абсолютной погрешно | ±1,0 | ±0,5 | ±0,5 | ±0,5 | |||||
| сти, ° | |||||||||
| Наименование характеристики | Модификация 453000 | Модификация 453200 | Модификация 453400 | ||||||
| Значение для исполнений | Значение для исполнения | Значение для исполнений | |||||||
| 453000 80x120 | 453000 120x150 | 453000 150x200 | 453000 200x300 | 453200 85x150 | 453400 100x150 | 453400 150x300 | 453400 200x400 | 453400 300x600 | |
| Диаметр лимба, мм, не менее | 80 | 120 | 150 | 200 | 85 | 100 | 150 | 200 | 300 |
| Длина линейки, мм, не менее | 120 | 150 | 200 | 300 | 150 | 150 | 300 | 400 | 600 |
| Параллакс, дел., не более | 0,5 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 |
| Отклонение от плоскостности и прямолинейности измерительных поверхностей угломера на 100 мм длины измерительной поверхности, мм, не более | 0,01 | ||||||||
| Отклонение от параллельности измерительных поверхностей линейки, мм, не более | 0,1 | 0,1 | 0,2 | 0,2 | 0,1 | 0,1 | 0,2 | 0,3 | 0,3 |
| Г абаритные размеры, мм, не более: - высота - ширина - длина | 19 87 166 | 21 128 216 | 23 160 282 | 24 212 411 | 18 86 203 | 22 153 153 | 23 223 303 | 23 293 403 | 24 413 603 |
| Масса, кг, не более | 0,090 | 0,130 | 0,245 | 0,490 | 0,100 | 0,150 | 0,270 | 0,460 | 1,785 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +15 до +25 80 | ||||||||
| Средний срок службы, лет, не менее | 5 | ||||||||
наносится на титульный лист «Паспорта» типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Угломер | 45ХХХХ YxZ | 1 шт. |
| Чехол | 1 шт. | |
| Паспорт | 1 экз. | |
| Методика поверки | МП 83-233-2018 | 1 экз.* |
| * Поставляется один экземпляр в один адрес | ||
осуществляется по документу МП 83-233-2018 «ГСИ. Угломеры Holex серии 45. Методика поверки», утвержденному ФГУП «УНИИМ» 20.12.2018 г.
Основные средства поверки:
Рабочий эталон единицы плоского угла 4 разряда по Г осударственной поверочной схеме для средств измерений плоского угла, утвержденной Приказом Росстандарта от 19.01.2016 N 22 (меры угловые).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Росстандарта от 19.01.2016 N 22 "Об утверждении Государственной поверочной схемы для средств измерений плоского угла"
Техническая документация компании Hoffmann GmbH Qualitatswerkzeuge, Германия
