| Номер в госреестре | 74233-19 |
| Наименование СИ | Ключи моментные шкальные |
| Обозначение типа СИ | NORGAU серии NDTW |
| Изготовитель | "Shanghai Ub Machinery Co., Ltd.", Китай |
| Год регистрации | 2019 |
| Срок свидетельства | 01.03.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Ключи моментные шкальные NORGAU серии NDTW (далее - ключи) предназначены для измерений крутящего момента силы при нормированной затяжке резьбовых соединений с правой и левой резьбой.
Принцип действия ключей основан на преобразовании упругим элементом усилия на рукоятке в пропорциональное линейное перемещение, измеряемое индикатором.
Ключи состоят из рукоятки и корпуса с закрепленной на нем измерительной" шкалой, торцевого квадрата с шариковым фиксатором или гнезда под сменные инструментальные насадки.
Ключи выпускаются в сорока двух модификациях, отличающихся диапазоном измерений крутящего момента силы, габаритными размерами, ценой деления шкалы и размером присоединительного элемента.
Обозначение модификации: NDTWX-Y, где NDTWX - обозначение ключа по каталогу изготовителя (значение Х меняется в зависимости от модели), Y - цифра, обозначающая верхний предел измерений крутящего момента силы в Нм.

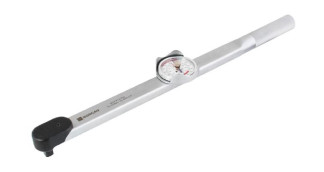

Общий вид ключей моментных шкальных NORGAU серии NDTW представлен на рисунке 1.
Пломбирование ключей моментных шкальных NORGAU серии NDTW не производится, ограничение доступа обеспечивается конструкцией самих ключей, которая может быть вскрыта только при помощи специального инструмента.
отсутствует.
Таблица 1 - Метрологические характеристики
| Модификация | Диапазон измерений крутящего момента силы, Н-м | Пределы допускаемой относительной погрешности измерений крутящего момента силы, % | Цена деления шкалы, Н-м |
| NDTW11-2 | от 0,4 до 2,0 | 0,05 | |
| NDTW11-3 | от 0,6 до 3,0 | 0,05 | |
| NDTW11-6 | от 1,2 до 6,0 | 0,1 | |
| NDTW11-8 | от 1,6 до 8,0 | 0,2 | |
| NDTW11-12 | от 2,4 до 12,0 | 0,2 | |
| NDTW12-12 | от 2,4 до 12,0 | 0,2 | |
| NDTW12-175 | от 3,5 до 17,5 | 0,25 | |
| NDTW11-175 | от 3,5 до 17,5 | 0,25 | |
| NDTW12-20 | от 4 до 20 | 0,5 | |
| NDTW11-20 | от 4 до 20 | 0,5 | |
| NDTW12-25 | от 5 до 25 | 0,5 | |
| NDTW12-30 | от 6 до 30 | 0,5 | |
| NDTW13-30 | от 6 до 30 | 0,5 | |
| NDTW12-35 | от 7 до 35 | 0,5 | |
| NDTW13-35 | от 7 до 35 | 0,5 | |
| NDTW12-40 | от 8 до 40 | 1 | |
| NDTW13-40 | от 8 до 40 | 1 | |
| NDTW12-50 | от 10 до 50 | 1 | |
| NDTW13-50 | от 10 до 50 | 1 | |
| NDTW12-60 | от 12 до 60 | 1 | |
| NDTW13-60 | от 12 до 60 | ±4 | 1 |
| NDTW13-100 | от 20 до 100 | 2 | |
| NDTW12-100 | от 20 до 100 | 2 | |
| NDTW13-120 | от 24 до 120 | 2 | |
| NDTW13-140 | от 28 до 140 | 2 | |
| NDTW13-200 | от 40 до 200 | 5 | |
| NDTW13-250 | от 50 до 250 | 5 | |
| NDTW13-275 | от 55 до 275 | 5 | |
| NDTW13-350 | от 70 до 350 | 5 | |
| NDTW14-350 | от 70 до 350 | 5 | |
| NDTW14-400 | от 80 до 400 | 10 | |
| NDTW15-400 | от 80 до 400 | 10 | |
| NDTW14-500 | от 100 до 500 | 10 | |
| NDTW15-500 | от 100 до 500 | 10 | |
| NDTW14-600 | от 120 до 600 | 10 | |
| NDTW15-600 | от 120 до 600 | 10 | |
| NDTW14-800 | от 160 до 800 | 20 | |
| NDTW15-800 | от 160 до 800 | 20 | |
| NDTW14-1000 | от 200 до 1000 | 20 | |
| NDTW15-1000 | от 200 до 1000 | 20 | |
| NDTW15-1400 | от 280 до 1400 | 20 | |
| NDTW15-2000 | от 400 до 2000 | 50 |
| Модификация | Размер присоединительного квадрата, мм (дюйм) | Г абаритные размеры (Д*Ш) мм, не более | Масса, кг, не более |
| NDTW11-2 | 6,35 (1/4) | 330x40 | 0,67 |
| NDTW11-3 | 6,35 (1/4) | 330x40 | 0,67 |
| NDTW11-6 | 6,35 (1/4) | 330x40 | 0,67 |
| NDTW11-8 | 6,35 (1/4) | 330x40 | 0,67 |
| NDTW11-12 | 6,35 (1/4) | 330x40 | 0,67 |
| NDTW12-12 | 9,52 (3/8) | 330x40 | 0,67 |
| NDTW12-175 | 9,52 (3/8) | 330x40 | 0,67 |
| NDTW11-175 | 6,35 (1/4) | 330x40 | 0,67 |
| NDTW12-20 | 9,52 (3/8) | 330x40 | 0,67 |
| NDTW11-20 | 6,35 (1/4) | 330x40 | 0,67 |
| NDTW12-25 | 9,52 (3/8) | 330x40 | 0,67 |
| NDTW12-30 | 9,52 (3/8) | 330x40 | 0,67 |
| NDTW13-30 | 12,7 (1/2) | 330x40 | 0,67 |
| NDTW12-35 | 9,52 (3/8) | 420x40 | 0,86 |
| NDTW13-35 | 12,7 (1/2) | 420x40 | 0,86 |
| NDTW12-40 | 9,52 (3/8) | 420x40 | 0,86 |
| NDTW13-40 | 12,7 (1/2) | 420x40 | 0,86 |
| NDTW12-50 | 9,52 (3/8) | 420x40 | 0,86 |
| NDTW13-50 | 12,7 (1/2) | 420x40 | 0,86 |
| NDTW12-60 | 9,52 (3/8) | 420x40 | 0,86 |
| NDTW13-60 | 12,7 (1/2) | 420x40 | 0,86 |
| NDTW13-100 | 12,7 (1/2) | 500x40 | 1 |
| NDTW12-100 | 9,52 (3/8) | 500x40 | 1 |
| NDTW13-120 | 12,7 (1/2) | 500x40 | 1 |
| NDTW13-140 | 12,7 (1/2) | 500x40 | 1 |
| NDTW13-200 | 12,7 (1/2) | 570x40 | 1,15 |
| NDTW13-250 | 12,7 (1/2) | 570x40 | 1,15 |
| NDTW13-275 | 12,7 (1/2) | 570x40 | 1,15 |
| NDTW13-350 | 12,7 (1/2) | 570x40 | 1,15 |
| NDTW14-350 | 19,05 (3/4) | 570x40 | 1,15 |
| NDTW14-400 | 19,05 (3/4) | 840x65 | 3,6 |
| NDTW15-400 | 25,4 (1) | 840x65 | 3,6 |
| NDTW14-500 | 19,05 (3/4) | 840x65 | 3,6 |
| NDTW15-500 | 25,4 (1) | 840x65 | 3,6 |
| NDTW14-600 | 19,05 (3/4) | 1300x65 | 6,6 |
| NDTW15-600 | 25,4 (1) | 1300x65 | 6,6 |
| NDTW14-800 | 19,05 (3/4) | 1300x65 | 6,6 |
| NDTW15-800 | 25,4 (1) | 1300x65 | 6,6 |
| NDTW14-1000 | 19,05 (3/4) | 1300x65 | 6,6 |
| NDTW15-1000 | 25,4 (1) | 1300x65 | 6,6 |
| NDTW15-1400 | 25,4 (1) | 1800x65 | 9 |
| NDTW15-2000 | 25,4 (1) | 1800x65 | 9 |
| Наименование характеристики | Значение |
| Наработка на отказ, циклов, не менее | 5000 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от +10 до +30 от 40 до 80 |
наносится на боковую поверхность корпуса ключей в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Ключ моментный шкальный NORGAU серии NDTW | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Пластиковый кейс | - | 1 шт. |
| Дополнительные адаптеры | - | По заказу |
осуществляется по документу МИ 2593-2000 «Государственная система обеспечения единства измерений. Ключи моментные. Методика поверки».
Основные средства поверки:
- эталоны 2-го разряда по ГОСТ Р 8.752-2011, ПГ ±1%.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
приведены в эксплуатационном документе.
Техническая документация «SHANGHAI UB MACHINERY CO., LTD.», КНР
| Зарегистрировано поверок | 2274 |
| Поверителей | 64 |
| Актуальность данных | 06.12.2024 |
