| Номер в госреестре | 73651-18 |
| Наименование СИ | Устройства для измерений углов установки колес автомобилей |
| Обозначение типа СИ | HE421, HE400D, HS421, HS221, HS222 |
| Изготовитель | "Hunter Engineering Company", США |
| Год регистрации | 2018 |
| Срок свидетельства | 27.12.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства для измерений углов установки колес автомобилей HE421, HE400D, HS421, HS221, HS222 (далее - устройства) предназначены для измерений углов установки управляемых и неуправляемых колес автомобилей.
Устройства обеспечивают измерение следующих параметров:
- углов развала колес;
- углов схождения колес;
- углов продольного наклона оси поворота управляемых колес;
- углов поперечного наклона оси поворота управляемых колес.
Процесс измерений осуществляется путем обработки измерительной информации, получаемой путем импульсного освещения излучателями специальных мишеней, размещаемых на колесах автомобиля, и считывания видеокамерами отраженных от мишеней импульсов излучения. Видеокамеры и излучатели устройства выполнены по CCD - технологии (Charge - Coupled Device - прибор с зарядовой связью - ПЗС).
Управление процессом измерений, обработка и выдача результатов измерений проводится с помощью стандартного персонального компьютера, размещенного в приборной стойке.
В память персонального компьютера устройств заложена база данных на большое количество моделей автомобилей. База данных содержит также схемы регулировок соответствующих моделей автомобилей и схемы их загрузки при проведении контроля.
Устройства обеспечивают одновременный контроль углового положения в пространстве всех четырех колес автомобиля.
В процессе диагностического контроля обеспечивается непрерывный съем информации об угловом положении колес с графическим отображением режимов контроля и автоматической оценкой параметров на соответствие установленным в технической документации нормам.
Устройства HE421, HE400D, HS421, HS221, HS222 конструктивно состоят из передвижной приборной стойки (поставляется по заказу потребителя), четырех светоотражающих мишеней и стойки(-ек) с видеокамерами. В комплект приборной стойки устройств входит персональный компьютер, клавиатура, компьютерная мышь и принтер.
Стенды выпускаются в различных модификация, цифровые и буквенные индексы в окончании модификаций которых расшифрованы в таблице 1.
| Таблица 1 - Расшиф | ровка цифровых и буквенных индексов в наименовании модификаций |
| Цифровой или буквенный индекс | Расшифровка |
| HE421, HE400D, HS421, HS221, HS222 | H - сокращение коммерческого наименования «Hawkeye» E, S - тип (форма) мишеней 2, 4 - количество видеокамер 0, 2 - второе поколение видеокамер 0, 1, 2 - соединение между блоком видеокамер и персональным компьютером происходит через интерфейс USB D - стойки с видеокамерами выполнены в виде колон и расположены по краям подъёмника или смотровой «ямы», что обеспечивает сквозной проезд автомобиля после проведения его диагностики (см. рисунок 3) |
| Цифровой или буквенный индекс | Расшифровка |
| ELITE | в комплект поставки устройств входит 4 видеокамеры высокого разрешения, быстрозажимных колесных адаптеров серии QuickGrip с компактными мишенями серии TD |
| CM | передвижная версия устройств, в которой стойка с видеокамерами совмещена с приборной стойкой (см. рисунок 5) |

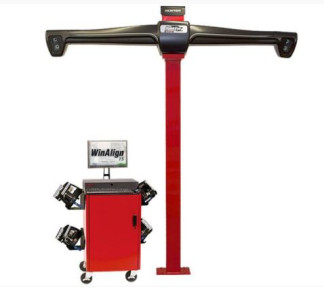

| FC | стандартная крестообразная стойка с видеокамерами без возможности изменения высоты балки с видеокамерами (см. рисунок 1) |
| FM | стойка с видеокамерами выполнена в виде П-образной рамы, что обеспечивает сквозной проезд автомобиля после проведения его диагностики (см. рисунок 4) |
| LZ | стандартная крестообразная стойка с видеокамерами, снабжена сервоприводом для подъема-опускания балки с видеокамерами (см. рисунок 1) |
| ML | стандартная крестообразная стойка с видеокамерами, с механическим приводом для подъема-опускания держателя видеокамер (см. рисунок 1) |
| D, DT, PEDESTAL | стойки с видеокамерами выполнены в виде колон и расположены по краям подъёмника или «смотровой ямы», что обеспечивает сквозной проезд автомобиля после проведения его диагностики (см. рисунок 3) |
| WM | настенный вариант крепления балки с видеокамерами (см. рисунок 2) |
| DU | потолочный вариант крепления балки с видеокамерами |
| BLK | устройства окрашены в альтернативный черный цвет |
| К | устройства поставляются без металлических частей, т.е. в комплект поставки входят только видеокамеры, платы, провода, колесные адаптеры, мишени и т.д. |
| N | устройства имеют укороченную балку с видеокамерами |
| WQ | устройства имеют упрощённый функционал (в том числе программного обеспечения), который позволяет проводить измерение углов установки колёс, но не позволяет проводить их регулировку |
| NC | устройства поставляются без стойки |
| E | экспортная версия устройств |
| МВ, VAG, BMW | устройства окрашены в цвет, рекомендованный соответствующим автомобильным производителем - Mercedes Benz, Volkswagen Group, BMW |
| 0; 5 | в комплект поставки не включены колёсные адаптеры, которые должны быть приобретены потребителем отдельно |
| 2; 7 | в комплект поставки включены самоцентрирующиеся адаптеры, крепление которых производится за колесный диск |
| 3 | в комплект поставки включены быстрозажимные колесные адаптеры серии QuickGrip (крепление за протектор шины) и стандартные компактные мишени серии TD |
| 8 | в комплект поставки включены компактные мишени серии TD, но не включены колёсные адаптеры, которые должны быть приобретены потребителем отдельно |
| 9 | в комплект поставки включены быстрозажимные колесные адаптеры серии QuickGrip (крепление за протектор шины) и компактные широкоугольные мишени серии WATD |
Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства производится пломбирование корпуса персонального компьютера, находящегося внутри передвижной приборной стойки.
Рисунок 3 - Общий вид устройств для измерений углов установки колес автомобилей с индексом DT в наименовании модификаций
Рисунок 4 - Общий вид устройств для измерений углов установки колес автомобилей с индексом FM в наименовании модификаций
Программное обеспечение «WinAlign» и «ProAlign» (далее - ПО) разработано специально для устройств для измерений углов установки колес автомобилей HE421, HE400D, HS421, HS221, HS222. ПО служит для управления функциональными возможностями устройств, проведения измерений, обработки и отображения результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» в соответствии с Р 50.2.077 - 2014. Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | WinAlign | ProAlign |
| Номер версии (идентификационный номер ПО), не ниже | 12.1 | 1.13.0.149 |
| Цифровой идентификатор ПО | 142583C5 | 142583C5 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 | CRC32 |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Угол развала колес | |
| Диапазон измерений, ° | ±8 |
| Пределы допускаемой абсолютной погрешности измерений, ' | ±5 |
| Угол индивидуального схождение колес | |
| Диапазон измерений, ° | ±4 |
| Пределы допускаемой абсолютной погрешности измерений, ' | ±2 |
| Углы суммарного схождения колес | |
| Диапазон измерений, ° | ±8 |
| Пределы допускаемой абсолютной погрешности измерений, ' | ±4 |
| Угол продольного наклона оси поворота управляемых колес | |
| Диапазон измерений, ° | ±19 |
| Пределы допускаемой абсолютной погрешности измерений, ' | ±5 |
| Угол поперечного наклона оси поворота управляемых колес | |
| Диапазон измерений, ° | ±19 |
| Пределы допускаемой абсолютной погрешности измерений, ' | ±5 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение | |||
| Модификация | HE421 | HS421 | HS221, HS222 | HE400D |
| Максимальное расстояние между осями автомобиля, мм | 5330 | |||
| Г абаритные размеры (ДхШхВ), мм, не более: - приборная стойка типа WA - приборная стойка типа РА - мишень с колесным адаптером | 1778x889x737 1511x584x572 920x235x290 | 250x440x660 | 430x520x660 | |||
| Масса, кг, не более: - приборная стойка - мишень с колесным адаптером | 206 3,21 | 5,45 | 7,37 | |||
| Наименование характеристики | Значение | |
| Модификация | HE421 | HS421 HS221, HS222 HE400D |
| Диапазон рабочих температур, °С | от +5 до +35 | |
| Требования по электропитанию: - напряжение питания переменного тока, В - частота переменного тока, | 220+22-33 | |
| Гц | 50±1 | |
| Потребляемая мощность, Вт, не более | 736 | |
| Средний срок службы, лет | 5 |
наносится на титульный лист руководства по эксплуатации методом печати и на приборную стойку методом наклеивания.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Устройство для измерений углов установки осей и колес автомобилей (модификация в соответствии с заказом потребителя) | 1 шт. | |
| Приборная стойка (тип в соответствии с заказом потребителя) | - | По заказу |
| Персональный компьютер с устройствами ввода и вывода информации | По заказу | |
| Комплект принадлежностей и приспособлений | - | 1 шт. |
| Руководство по эксплуатации на русском языке | - | 1 экз. |
| Методика поверки | МП АПМ 84-18 | 1 экз. |
осуществляется по документу МП АПМ 84-18 «У стройства для измерений углов установки колес автомобилей HE421, HE400D, HS421, HS221, HS222. Методика поверки», утверждённому ООО «Автопрогресс-М» «18» сентября 2018 г.
Основные средства поверки:
- квадрант оптический КО-бОМ, ±120°, ПГ ±30'' (рег. № 26905-04);
- установки угломерные на основе столов поворотных СТ-9 (рег. № 72318-18). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация «Hunter Engineering Company», США
| Зарегистрировано поверок | 201 |
| Поверителей | 28 |
| Актуальность данных | 19.06.2025 |
