| Номер в госреестре | 73327-18 |
| Наименование СИ | Датчики-газоанализаторы |
| Обозначение типа СИ | ДАФ-М |
| Изготовитель | Федеральное государственное унитарное предприятие «Смоленское производственное объединение «Аналитприбор» (ФГУП «СПО «Аналитприбор»), г. Смоленск |
| Год регистрации | 2018 |
| Срок свидетельства | 04.12.2028 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики-газоанализаторы ДАФ-М (далее - газоанализаторы) предназначены для непрерывных автоматических измерений массовой концентрации паров ацетона (С3Н60), фенола (С6Н60) и нефти в воздухе.
Принцип действия газоанализаторов - фотоионизационный (ФИД).
Способ отбора пробы - диффузионный или принудительный (за счет избыточного давления в точке отбора или с помощью внешнего побудителя расхода при установке дополнительных принадлежностей на газоанализаторы).
Газоанализаторы являются стационарными одноканальными одноблочными приборами непрерывного действия.
Условные наименования модификаций и обозначения газоанализаторов приведены в таблице 1.
Таблица 1 - Модификации газоанализаторов
| Обозначение газоанализаторов | Групповое условное наименование модификаций газоанализаторов | Условное наименование модификации газоанализаторов |
| ИБЯЛ.413445.003 | ДАФ-М-01 | ДАФ-М-01-АА |
| ИБЯЛ.413445.003-06 | ДАФ-М-05Х | ДАФ-М-05Х-АА |
| ИБЯЛ.413445.003-09 | ДАФ-М-06ТРХ | ДАФ-М-06ТРХ-АА |
| ИБЯЛ.413445.003-80 | ДАФ-М-08Х | ДАФ-М-08Х-АА |
| ИБЯЛ.413445.003-85 | ДАФ-М-08ТРХ | ДАФ-М-08ТРХ-АА |
| Примечание - АА - аббревиатура, соответствующая химической формуле определяемого компонента или символ «ПН» для газоанализаторов паров нефти. | ||
Газоанализаторы всех модификаций оснащены:
- встроенным фотоионизационным датчиком;
- табло светодиодным;
- органами управления режимами работы: кнопками (для модификации ДАФ-М-01) или контактными зонами для приложения магнитного стилуса (для остальных модификаций);
- световыми индикаторами «ВКЛ.» и «ПОРОГ»;
- выходным сигналом постоянного тока от 4 до 20 мА.
Газоанализаторы отличаются в зависимости от модификаций:
- способом отбора пробы:
а) диффузионный для модификации ДАФ-М-01;
б) диффузионный или принудительный для остальных модификаций;
- наличием цифровых каналов связи:
а) отсутствуют для модификации ДАФ-М-01;
б) HART для модификаций ДАФ-М-05Х, ДАФ-М-08Х;
в) RS-485 и HART для модификаций ДАФ-М-06ТРХ, ДАФ-М-08ТРХ.
- наличием «сухих» контактов реле «ПОРОГ 1», «ПОРОГ2», «СПЕЦРЕЖИМ»:
а) отсутствуют для модификаций ДАФ-М-01, ДАФ-М-05Х, ДАФ-М-08Х;
б) присутствуют для остальных модификаций.
- материалом корпуса:
а) полиамид угленаполненный для модификации ДАФ-М-01;
б) сплав алюминиевый для модификаций ДАФ-М-05Х, ДАФ-М-06ТРХ;
в) сталь нержавеющая для остальных модификаций газоанализаторов.
Г азоанализаторы обеспечивают выполнение следующих основных функций:
- непрерывные измерения содержания определяемого компонента;
- вывод измерительной информации:
а) на табло;
б) в форме выходного сигнала постоянного тока от 4 до 20 мА;
в) в кодированной форме по цифровым каналам связи RS485 или HART (для соответствующих модификаций);
- выдачу световой сигнализации ПОРОГ 1 и ПОРОГ2 при достижении содержания определяемого компонента установленных пороговых значений;
- автоматический контроль технического состояния газоанализаторов с выдачей сигнализации «НЕИСПРАВНОСТЬ» при обнаружении отказа;
- переключение «сухих» контактов реле «ПОРОГ 1», «ПОРОГ2», «СПЕЦРЕЖИМ» одновременно с выдачей соответствующей сигнализации для модификаций ДАФ-М-06ТРХ, ДАФ-М-08ТРХ;
- информационную функцию (индикация режимов работы газоанализаторов, идентификация встроенного программного обеспечения и т.д.).

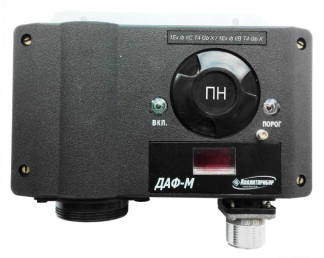

Общий вид газоанализаторов представлен на рисунке 1. Схема пломбировки от несанкционированного доступа, обозначение мест для нанесения оттисков клейм представлены на рисунке 2.
б) ДАФ-М-05Х, ДАФ-М-06ТРХ в) ДАФ-М-08Х, ДАФ-М-08ТРХ
Рисунок 1 - Общий вид газоанализаторов
б) ДАФ-М-05Х, ДАФ-М-06ТРХ, ДАФ-М-08Х, ДАФ-М-08ТРХ Рисунок 2 - Схема пломбировки газоанализаторов от несанкционированного доступа, обозначение мест для нанесения оттисков клейм (показаны стрелками)
Газоанализаторы имеют встроенное программное обеспечение (далее - ВПО), разработанное предприятием-изготовителем специально для непрерывного автоматического измерения содержания определяемых компонентов.
Основные функции ВПО:
- обработка сигналов;
- человеко-машинный интерфейс;
- передача данных.
В ВПО реализованы следующие основные алгоритмы:
- вычисление значений содержания определяемого компонента по выходному сигналу фотоионизационного датчика;
- сравнение текущих результатов измерений с установленными пороговыми значениями срабатывания сигнализации;
- выдача выходного сигнала постоянного тока от 4 до 20 мА;
- выдача информации (измерительной, диагностической, о текущем режиме работы) по цифровым каналам связи RS485 и/или HART;
- автоматический контроль технического состояния газоанализаторов.
Газоанализаторы имеют возможность работы с сервисными программным обеспечением
(СПО) для персонального компьютера под управлением ОС Microsoft Windows.
Уровень защиты ВПО и измерительной информации от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ВПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ВПО
| Идентификационные данные (признаки) | Значение | ||
| ДАФ-М-01 | ДАФ-М-05Х, ДАФ-М-08Х | ДАФ-М-06ТРХ, ДАФ-М-08ТРХ | |
| Идентификационное наименование ВПО | DAF-M | DAF-M-H | DAF-M^RH |
| Номер версии (идентификационный номер) ВПО | 1.0 | 1.0 | 1.0 |
| Цифровой идентификатор ВПО | 7116 | E2C3 | 0172 |
| Алгоритм вычисления цифрового идентификатора ВПО | CRC-16 | ||
| Примечание - Номер версии ВПО должен быть не ниже указанного в таблице. Значение цифрового идентификатора, относится только к файлу прошивки обозначенной в таблице версии. | |||
Таблица 3 - Основные метрологические характеристики газоанализаторов
| Диапазон | Участок диапазона | Пределы допускаемой основной | ||
| измерений | измерений, | погрешности | ||
| Определяемый | (диапазон показаний) | в котором нормированы пределы | ||
| компонент | массовой | допускаемой | абсолютной, | относительной, |
| концентрации | основной | мг/м3 | % | |
| определяемого компонента, мг/м3 | погрешности, мг/м3 | |||
| ацетон (C3H6O) | от 0 до 2500 (от 0 до 4000) | от 0 до 200 включ. св. 200 до 2500 | ±30 | ±15 |
| фенол (C6H6O) | от 0 до 50 (от 0 до 50) | от 0 до 5 включ. св. 5 до 50 | ±1 | ±20 |
| пары нефти | ||||
| (поверочный | от 0 до 3500 | от 0 до 300 включ. | ±45 | - |
| компонент гек- | (от 0 до 4000) | св. 300 до 3500 | - | ±15 |
| сан (С6Н14)) | ||||
| Диапазон | Участок диапазона | Пределы допускаемой основной | ||
| измерений | измерений, | погрешности | ||
| Определяемый | (диапазон показаний) | в котором нормированы пределы | ||
| компонент | массовой | допускаемой | абсолютной, | относительной, |
| концентрации | основной | мг/м3 | % | |
| определяемого компонента, мг/м3 | погрешности, мг/м3 | |||
Примечания:
1 Диапазон показаний по выходному сигналу постоянного тока совпадает с диапазоном
измерений.
2 Цена единицы младшего разряда индикации массовой концентрации определяемого компонента:
3 3
- 0,1 мг/м в диапазоне показаний от 0 до 99,9 мг/м ;
33
- 1,0 мг/м в диапазоне показаний св. 100 мг/м .
3 Погрешность нормирована для нормальных условий измерений.
Таблица 4 - Прочие метрологические характеристики газоанализаторов
| Наименование характеристики | Значение |
| Предел допускаемой вариации показаний (выходного сигнала) газоанализаторов, в долях от предела допускаемой основной погрешности | 0,5 |
| Время прогрева газоанализаторов, не более, мин | 5 |
| Предел допускаемого времени установления показаний Т0,9 (при повышении содержания) по поверочному компоненту для газоанализаторов с определяемыми компонентами, с - ацетон, пары нефти - фенол | 60 300 |
| Предел допускаемого интервала времени работы газоанализаторов без корректировки показаний по ГС, месяцев | 6 |
| Пределы допускаемой дополнительной погрешности газоанализаторов при изменении температуры окружающей и анализируемой среды в рабочих условиях эксплуатации на каждые 10 °С от значения температуры, при которой определялась основная погрешность, в долях от предела допускаемой основной погрешности | ±0,5 |
| Пределы допускаемой дополнительной погрешности газоанализаторов при изменении атмосферного давления в рабочих условиях эксплуатации от номинального значения давления (101,3 ± 4,0) кПа ((760 ± 30) мм рт.ст.), в долях от предела допускаемой основной погрешности | ±1,0 |
| Пределы допускаемой дополнительной погрешности газоанализаторов при изменении относительной влажности анализируемой среды в рабочих условиях эксплуатации в диапазоне от 0 до 95 % на каждые 10 % от номинального значения влажности 60 % при температуре плюс 25 °С, в долях от предела допускаемой основной погрешности | ±0,5 |
| Нормальные условия измерений: - температура окружающей среды, °C - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 45 до 75 от 97,3 до 105,3 |
| Наименование характеристики | Значение |
| Газоанализаторы соответствуют требованиям к основной погрешности при изменении содержания неопределяемых компонентов в анализируемой среде: - массовой концентрации оксида углерода (CO), мг/м3 - объемной доли диоксида углерода (СО2), % | от 0 до 200 от 0 до 1 |
Таблица 5 - Основные технические характеристики газоанализаторов
| Наименование характеристики | Значение |
| Электрическое питание газоанализаторов осуществляется от источника | |
| постоянного тока напряжением, В: | |
| - ДАФ-М-01 | от 10 до 24 |
| - ДАФ-М-05Х, ДАФ-М-06ТРХ, ДАФ-М-08Х, ДАФ-М-08ТРХ | от 10 до 32 |
| Потребляемая мощность, Вт, не более | |
| - ДАФ-М-01, ДАФ-М-05Х, ДАФ-М-08Х | 2,0 |
| - ДАФ-М-06ТРХ, ДАФ-М-08ТРХ | 3,5 |
| Габаритные размеры газоанализаторов, мм, не более: | |
| для ДАФ-М-01 | |
| - высота | 160 |
| - ширина | 60 |
| - длина | 180 |
| для ДАФ-М-05Х, ДАФ-М-06ТРХ, ДАФ-М-08Х, ДАФ-М-08ТРХ | |
| - высота | 260 |
| - ширина | 130 |
| - длина | 120 |
| Масса газоанализаторов, кг, не более: | |
| - ДАФ-М-01 | 1,5 |
| - ДАФ-М-05Х, ДАФ-М-06ТРХ | 3,0 |
| - ДАФ-М-08Х, ДАФ-М-08ТРХ | 6,5 |
| Условия эксплуатации: | |
| »-» О/'ч - диапазон температуры окружающей среды, С | от -40 до +50 |
| - диапазон относительной влажности: | |
| при температуре не более +35 0С без конденсации влаги, % | от 0 до 95 |
| при температуре не более +25 0С (кроме ДАФ-М-01), % | от 0 до 100 |
| - диапазон атмосферного давления, кПа | от 84 до 106,7 |
| - синусоидальная вибрация: | |
| с амплитудой смещения, мм | 0,35 |
| частотой, Гц | от 10 до 55 |
| Степень защиты газоанализаторов по ГОСТ 14254 - 2015: | |
| - ДАФ-М-01 | IP54 |
| - ДАФ-М-05Х, ДАФ-М-06ТРХ, ДАФ-М-08Х, ДАФ-М-08ТРХ | IP66/IP68 |
| Назначенный срок службы, лет 1) | 20 |
| Средняя наработка на отказ, ч 2) | 35000 |
| Газоанализаторы соответствуют требованиям к электромагнитной | совместимости по |
| ТР ТС 020/2011, предъявляемым к оборудованию класса А по ГОСТ Р МЭК 61326-1—2014 | |
| для применения в промышленной электромагнитной обстановке | |
| Наименование характеристики | Значение |
| Газоанализаторы предназначены для применения во взрывоопасных зонах класса 1 по ГОСТ IEC 60079-10-1-2013, относятся к взрывозащищенному электрооборудованию группы II по ГОСТ 31610.0-2014 (IEC 60079-0:2011), соответствуют требованиям к взрывозащищенному оборудованию по ТР ТС 012/2011, имеют маркировку взрывозащиты: - ДАФ-М-01 - остальные модификации | 1Ex ib IIC T4 Gb X 1Ex ib IIB T4 Gb X 1Ex d [ib Gb] IIC T4 Gb X |
| 1) Обеспечивается регламентированным капитальным ремонтом с полным восстановлением ресурса газоанализаторов. Срок проведения капитального ремонта - 10 лет с даты изготовления газоанализаторов. 2) С учетом технического обслуживания в соответствии с указаниями, приведенными в эксплуатационной документации. | |
Таблица 6 - Дополнительные технические характеристики газоанализаторов, соответствующих требованиям Правил РМРС и РРР_
| Наименование характеристики | Значение |
| Газоанализаторы устойчивы в рабочих условиях эксплуатации: - к воздействию температуры, °С - к воздействию вибрации с частотой, Гц - к ударам с ускорением 49 (5g) м/с2 при частоте ударов в минуту - к качке с периодом от 4 до 10 с, °, не более - к длительным наклонам от вертикали во всех направлениях, °, не более - к воздействию в течение 10 суток относительной влажности от 92 до 98 % при температуре от +38 до +42 °С - к морскому туману - к помехам с уровнями, установленными Правилами РМРС и РРР | от -40 до +50 от 2 до 100 от 40 до 80 30 22,5 |
наносится на титульный лист руководства по эксплуатации типографским способом и на табличку, расположенную на корпусе газоанализатора.
Таблица 7 - Комплектность газоанализаторов
| Наименование | Обозначение | Количество |
| Датчик-газоанализатор ДАФ-М 1) | - | 1 шт. |
| Ведомость эксплуатационных документов | ИБЯЛ.413445.003 ВЭ | 1 экз. |
| Комплект эксплуатационных документов3 | - | 1 компл. |
| Методика поверки | МП-242-2265-2018 | 1 экз. |
| Комплект ЗИП 2) | - | 1 компл. |
| 1) Исполнение согласно заказу. 2) Согласно ведомости ЗИП. 3) Согласно ведомости эксплуатационных документов. | ||
осуществляется по документу МП-242-2265-2018 «ГСИ. Датчики-газоанализаторы ДАФ-М. Методика поверки», разработанному и утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 31 июля 2018 г.
Основные средства поверки:
- стандартные образцы состава газовые смеси ацетон - воздух (ГСО 10535-2014), гексан - воздух (ГСО 10463-2014) в баллонах под давлением;
- источник микропотока фенола (ИМ-ГП-89-М-А2) (рег. № 68336-17);
- рабочий эталон 1-го разряда по ГОСТ 8.578-2014 генератор газовых смесей ГГС, модификаций ГГС-Т или ГГС-К (рег. № № 62151-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых газоанализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или на эксплуатационный документ.
приведены в эксплуатационном документе.
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ 14254-2015 Степени зашиты, обеспечиваемые оболочками (Код IP)
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТР ТС 012/2011. Технический регламент Таможенного союза. О безопасности оборудования для работы во взрывоопасных средах
ТР ТС 020/2011. Технический регламент Таможенного союза. Электромагнитная совместимость технических средств
ИБЯЛ.413445.003 ТУ Датчики-газоанализаторы ДАФ-М. Технические условия
| Зарегистрировано поверок | 1604 |
| Поверителей | 25 |
| Актуальность данных | 25.07.2025 |
