| Номер в госреестре | 71441-18 |
| Наименование СИ | Манометры |
| Обозначение типа СИ | AE15-241 |
| Изготовитель | "Nagano Keiki Co., Ltd.", Япония |
| Год регистрации | 2018 |
| Срок свидетельства | 07.06.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры модели AE15 - 241 (далее - манометры) предназначены для измерений избыточного давления неагрессивных, некристаллизующихся жидкостей, газа и пара, в том числе кислорода, азота, аргона.
Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента - трубки Бурдона. Передаточный механизм преобразует деформацию мембраны в угловое перемещение показывающей стрелки.

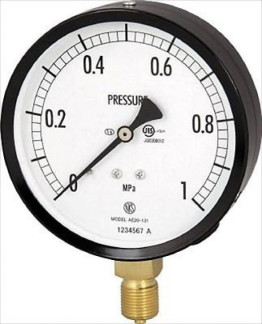

Корпуса и чувствительные элементы манометров изготовлены из нержавеющей стали, что позволяет не только использовать их для измерений давления агрессивных сред, но и дает возможность работать в агрессивной среде. В целях повышения виброустойчивости манометры могут заполняться демпфирующей жидкостью. По заказу потребителя манометры могут оснащаться мембранным разделителем, дополнительными вентилями, импульсными трубками, дросселями и безопасным стеклом. Шкала и стрелка манометров изготовляется из алюминия. Общий вид манометров приведен на рисунке 1.
отсутствует.
Таблица 1 - Основные метрологические и технические характеристики манометров
| Наименование характеристики | Значение |
| Диапазон измерений: - избыточного давления, МПа | от 0 до 0,6 от 0 до 1,0 |
| - давления разрежения, МПа | от -0,1 до 0,1 |
| Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений избыточного (вакуумметрического) давления, % | ±1,6 |
| Вариация показаний, % | 1,6 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность окружающего воздуха, % | от +5 до +60 до 98 |
| Габаритные размеры (диаметрхтолщина), мм, не более | 103x52 |
| Масса, кг, не более | 0,4 |
| Средняя наработка на отказ, ч | 50000 |
| Средний срок службы, лет | 5 |
наносится на циферблат методом цифровой или офсетной печати, на эксплуатационную документацию - типографским способом.
Комплектность манометров приведена в таблице 2.
Таблица 2 - Комплектность манометров
| Наименование | Обозначение | Количество | |
| Манометр модели AE15 - 241 | - | 1 шт. | |
| Паспорт* | - | 1 экз. | |
| Примечание - 1 экз. на партию манометров, поставляемую в один адрес, на 10 шт. манометров | э е е н е м е н о н | ||
осуществляется по документу МИ 2124-90 «ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягонапоромеры показывающие и самопишущие. Методика поверки».
Основные средства поверки:
- преобразователи давления ПДЭ-020И (регистрационный номер в Федеральном информационном фонде 58668-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и (или) в паспорт.
отсутствуют.
ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия».
Техническая документация компании-изготовителя NAGANO KEIKI Co., Ltd, Япония
| Зарегистрировано поверок | 582 |
| Поверителей | 26 |
| Актуальность данных | 26.10.2025 |
