Модули аналоговые I-7000, М-7000, tM, I-8000, I-87000, I-9000, I-9700, ET-7000, PET-7000, ET-7200, PET-7200, 70883-18

Идентификационные данные (признаки)

Значение

Идентификационное наименование встроенного ПО

ХХХХХХ1) VA24.HEX

Номер версии (идентификационный номер) встроенного ПО

A24

Цифровой идентификатор встроенного ПО

-

Идентификационное наименование внешнего ПО

Mini OS7 Utility

Номер версии (идентификационный номер) внешнего ПО

3.2.6

Цифровой идентификатор внешнего ПО

-

Идентификационное наименование внешнего ПО

DCON Utility Pro

Номер версии (идентификационный номер) внешнего ПО

2.0.0.7

Цифровой идентификатор внешнего ПО

-

1) ХХХХХХ-серия и номер модели

Модель

Диапазон измерений/воспроизведения

Количе

ство

кана

лов

Разрядность, бит

Пределы

допускаемой

погрешности

1

2

3

4

5

Модули аналого-цифрового преобразования

М-7002

от -150 до +150 мВ; от -500 до +500 мВ; от -1 до +1 В; от -5 до +5 В; от -10 до +10 В; от 0 до +20 мА; от +4 до +20 мА; от -20 до +20 мА

4

2 6 ))

Y    = ±0,1% в нр

Y    = ±0,5% в бр

М-7003

8

М-7004

от -55 до +85°C

4

12

А = ±0,5 °С1

I-7005

М-7005

от 10 до 180000 Ом7 от 10 до 204800 Ом7

8

16

Y = ±0,1 %

1

2

3

4

5

I-7011

М-7011

Термопары2: J,K,T,E,R,S,B,N,C; от -15 до +15 мВ, от -50 до +50 мВ от -100 до +100 мВ; от -500 до +500 мВ; от -1 до +1 В; от -2,5 до +2,5 В; от -20 до +20 мА

1

16

Y = ±0,1 %

I-7011D

М-701Ш

I-7011P

I-7011PD

Термопары2: J, K, T, E, R, S, B, N, C, L, M

от -15 до +15 мВ, от -50 до +50 мВ от -100 до +100 мВ; от -500 до +500 мВ; от -1 до +1 В; от -2,5 до +2,5 В; от -20 до +20 мА4

1

16

Y = ±0,1 %

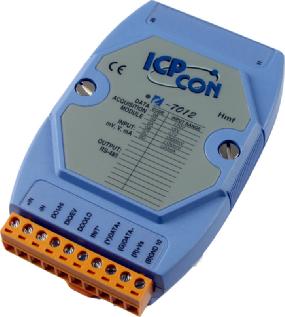

I-7012

I-7012D

от -150 до +150 мВ; от -500 до +500 мВ; от -1 до +1 В; от -5 до +5 В; от -10 до +10 В; от -20 до +20 мА4

1

16

Y = ±0,1 %

I-7012F

I-7012FD

Y =±0,25 %

I-7014

Y = ±0,05 %

I-7013

I-7013D

M-7013P

M-7013PD

Т ермопреобразователи сопротивления3: Pt 100, Pt 1000, Ni 120

1

16

Y =±0,05 %

I-7033

M-7033

I-7033D

M-7033D

3

Y = ±0,1 %

I-7015

М-7015

Т ермопреобразователи сопротивления3 Pt100, Pt1000, Ni120, Cu50, Cu100, Cu1000

6

16

Y = ±0,05 %

I-7015P

М-7015Р

I-7016

М-7016

I-7016D

М-70^

I-7016P

I-7016PD

от -15 до +15 мВ; от -50 до +50 мВ; от -100 до +100 мВ; от -500 до 500 мВ; от-1 до +1 В; от -2,5 до +2,5 В; от -20 до +20 мА

2

16

Y =±0,05 %

Выход от 0 до +10 В

1

I-7017

M-7017

от -150 до +150 мВ; от -500 до +500 мВ; от -1 до +1 В; от -5 до +5 В; от -10 до +10 В; от -20 до +20 мА4 от 4 до 20 мА4 ; от 0 до 20 мА4

8

16

Y = ±0,1 %

I-7017F

Y = ±0,5 %

I-7017C

M-7017C

от 0 до 20 мА; от 4 до 20 мА; от -20 до +20 мА

8

16 бит

Y = ±0,1 %

I-7017FC

I-7017RC

M-7017RC

Y = ±0,5 %

I-7017R

M-7017R

от -150 до +150 мВ; от -500 до +500 мВ; от -1 до +1 В; от -5 до +5 В; от -10 до +10 В; от -20 до +20 мА4 от 4 до 20 мА4; от 0 до 20 мА4

8

16

Y = ±0,1 % в нр

Y = ±0,5 % в бр

1

2

3

4

5

I-7017R-A5

M-7017R-A5

от -50 до +50 В; от -150 до +150 В

8

16

Y = ±0,1 % в нр

Y = ±0,5 % в бр

I-7017RC M-7017RC I-7017FC

от 0 до 20 мА; от 4 до 20 мА; от -20 до +20 мА

8

16

Y = ±0,5 %

I-7017C

M-7017C

Y = ±0,1 %

I-7017Z

M-7017Z

от -150 до +150 мВ; от -500 до +500 мВ; от -1 до +1 В; от -5 до +5 В; от -10 до +10 В; от -20 до +20 мА от 4 до 20 мА; от 0 до 20 мА

10/20

16

Y = ±0,1 % в нр

Y = ±0,5 % в бр

I-7018

M-7018

Термопары2: J,K,T,E,R,S,B,N,C; от -15 до +15 мВ, от -50 до +50 мВ; от -100 до +100 мВ; от -500 до +500 мВ; от -1 до +1 В; от -2,5 до +2,5 В; от -20 до +20 мА от 4 до 20 мА; от 0 до 20 мА

6

16

Y = ±0,1 %

I-7018R

M-7018R

8

16

I-7018P

Термопары2: J, K, T, E, R, S, B, N, L, C, M;

от -15 до +15 мВ, от -50 до +50 мВ; от -100 до +100 мВ; от -500 до +500 мВ; от -1 до +1 В; от -2,5 до +2,5 В; от -20 до +20 мА4

8

16

Y = ±0,1 %

I-7018BL

Термопары2: J, K, T, E, R, S, B, N, C

8

16

Y = ±0,15 %

I-7018Z

M-7018Z

Термопары2: J, K, T, E, R, S, B, N, L, C,

M, LDIN43710;

от -15 до +15 мВ, от -50 до +50 мВ; от -100 до +100 мВ; от -500 до +500 мВ; от -1 до +1 В; от -2,5 до +2,5 В; от -20 до +20 мА4; от 4 до 20 мА4; от 0 до 20 мА4

10

16

Y = ±0,1 %

I-7019R

M-7019R

Термопары2: J, K, T, E, R, S, B, N, L, C,

M LDIN43710;

от -15 до +15 мВ, от -50 до +50 мВ; от -100 до +100 мВ; от -150 до +150 мВ; от -500 до +500 мВ; от -1 до +1 В; от -2,5 до +2,5 В; от -5 до +5 В; от -10 до +10 В от -20 до +20 мА; от 4 до 20 мА; от 0 до 20 мА

8

16

Y = ±0,1 %

M-7019Z

Термопары: J,K,T,E,R,S,B,N,C;L; M2; от -15 до +15 мВ, от -50 до +50 мВ; от -100 до +100 мВ; от -150 до +150 мВ; от -500 до +500 мВ; от -1 до +1 В;

от -2,5 до +2,5 В; от -5 до +5 В; от -10 до +10 В; от -20 до +20 мА; от 4 до 20 мА; от 0 до 20 мА

10

16

Y = ±0,1 %5

1

2

3

4

5

Модули цифро-аналогового преобразования

I-7021

от 0 до 10 В

от 0 до 20 мА; от 4 до 20 мА

1

12

Y= ±0,1 %6

I-7021P

16

Y = ±0,02 %6

М-7021 А

от 0 до 5 В, от 0 до 10 В; от -5 до +5 В, от -10 до +10 В;

1

12

Y = ±0,1 %6

I-7022

M-7022

от 0 до 5 В, от 0 до 10 В; от 0 до 20 мА, от 4 до 20 мА

2

12

Y = ±0,1 %6

M-7022А

от 0 до 5 В, от 0 до 10 В; от -5 до +5 В, от -10 до +10 В; от 0 до 20 мА, от 4 до 20 мА

I-7024

M-7024

от 0 до 5 В; от -5 до +5 В; от 0 до 10 В; от -10 до +10 В; от 0 до 20 мА; от 4 до 20 мА

4

14

Y = ±0,1 %

I-7024R

M-7024R

M-7024L

12

M-7024U

M-7024UD

16

Y = ±0,02 %

M-7028

M-7028D

8

12

Y = ±0,1 %

I-7080

M-7080

I-7080D

M-7080D

от 1 Гц до 100 кГц

3

32

А =±1 Гц

I-7080B

M-7080B

I-7080BD

M-7080BD

2

I-7083

I-7083D

I-7083B

I-7083BD

от 1 Гц до 1 МГц

3

32

А=±10 Гц

I-7088

M-7088

I-7088D

M-7088D

8

Таблица 3 -

Метрологические характеристики модулей серии tM

Модель

Диапазон измерений

Количе

ство

кана

лов

Разрядность, бит

Пределы

допускаемой

основной

погрешности

1

2

3

4

5

tM-AD2

от 0 до 500 мВ; от 0 до 1 В; от 0 до 2,5 В; от 0 до 5 В; от 0 до 10 В; от 0 до 20 мА; от 4 до 20 мА

2

14

Y = ±0,1 %

12

Y = ±0,5 %

tM-AD5

от -1 до +1 В; от -2,5 до +2,5 В; от -5 до +5 В; от -10 до +10 В

5

14

Y = ±0,1 %

12

Y = ±0,5 %

tM-AD5C

от -20 до + 20 мА; от 0 до 20 мА; от 4 до 20 мА

5

14

Y = ±0,1 %

12

Y = ±0,5 %

tM-AD8

от 0 до 500 мВ; от 0 до 1 В; от 0 до 2,5 В; от 0 до 5 В; от 0 до 10 В

8

14

Y = ±0,1 %

12

Y = ±0,5 %

tM-AD8C

от 0 до 20 мА от 4 до 20 мА

8

14

Y = ±0,1 %

12

Y = ±0,5 %

tM-TH8

от 10 до 180000 Ом2 от 10 до 204800 Ом2

8

16

Y = ±1,0 %1

tM-P4A4

от 1 до 100 Гц

4

16

А = ±1 Гц1

tM-P4C4

1

2

3

4

5

tM-P8

от 1 до 100 Гц

8

16

А = ±1 Гц1

tM-P3R3

от 1 до 100 Гц

3

Модель

Диапазон измерений/воспроизведения

Количе

ство

кана

лов

Разрядность, бит

Пределы

допускаемой

погрешности

1

2

3

4

5

Модули аналого-цифрового преобразования

I-8014W

от -10 до +10 В; от -5 до +5 В; от -2,5 до +2,5 В, от -1,25 до +1,25В; от -20 до +20 мА

8 или 16

16

Y = ±0,05 %

I-8014CW

от -20 до +20 мА

8

16

Y = ±0,05 %

I-8017DW

I-8017HCW

I-8017HW

от -1,25 до +1,25 В; от -2,5 до +2,5 В; от -5 до +5 В; от - 10 до +10 В от -20 до +20 мА1

16

14

Y = ±0,1 %2

I-8017H

I-8017H-G

от -10 до +10 В; от -5 до +5 В; от -2,5 до +2,5 В; от -1,25 до +1,25 В; от -20 до +20 мА

8

14

Y = ±0,1 %

I-8024

I-8024-G

I-8024W

10 В

4

14

Y = ±0,1 %3,4

от 0 до 20 мА

Y = ±0,2 %3,4

I-87004W

от -55 до +125°C6

4

12

А = ±0,5 °С

I-87005W

от 10 до 180000 Ом1Ь от 10 до 204800 Ом16

8

16

Y = ±0,1 %7

I-87013

I-87013-G

Термопреобразователи

8

сопротивления :

Pt 100; Pt 1000; Ni 120

4

16

Y = ±0,1 %

I-87013W

Термопреобразователи

8

сопротивления :

Pt 100; Pt 1000; Cu50; Ni 120

4

16

Y = ±0,1 %

I-87015W

I-87015PW

Термопреобразователи

8

сопротивления :

Pt 100; Pt 1000; Ni 120; Cu50; Cu 100; Cu 1000

7

16

Y = ±0,05 %3

1

2

3

4

5

I-87016W

от -15 до +15 мВ; от-50 до+50 мВ; от -100 до +100 мВ; от -500 до +500 мВ; от -1 до +1 В; от -2,5 до +2,5 В

2

16

Y = ±0,05 %

от -20 до +20 мА

Y = ±0,1 %

I-87017

I-87017-G

от -10 до +10 В; от -5 до +5 В; от +1 до +1 В; от -500 до +500 мВ; от -150 до +150 мВ от -20 до +20 мА1

8

16

Y = ±0,1 %7

12

Y = ±0,5 %7

I-87017W

I-87017RW

от -150 до +150 мВ; от -500 до +500 мВ; от -1 до +1 В; от -5 до +5 В; от -10 до +10 В; от 0 до 20 мА1; от 4 до 20 мА1; от -20 до +20 мА1

8

16

Y = ±0,1 %7 в нр

Y = ±0,5 %7 в бр

I-87017W-A5

от -50 до +50 В; от -150 до +150 В

8

16

Y = ±0,1 %7

12

Y = ±0,25 %7

I-87017RCW

от 0 до 20 мА; от 4 до 20 мА; от -20 до +20 мА

8

16

Y = ±0,1 %7

12

Y = ±0,5 %7

I-87017DW

от -150 до +150 мВ; от -500 до +500 мВ; от -1 до +1 В; от -5 до +5 В; от -10 до +10 В; от 0 до 20 мА1; от 4 до 20 мА1; от -20 до +20 мА1

8/16

16

Y = ±0,1 %7

12

Y = ±0,5 %7

I-87017ZW

от -150 до +150 мВ; от -500 до +500 мВ; от -1 до +1 В; от -5 до +5 В;

от -10 до +10 В; от 0 до 20 мА; от 4 до 20 мА; от -20 до +20 мА

10/20

16

Y = ±0,1 %7 в нр

Y = ±0,5 %7 в бр

I-87017W-

RMS

от 0 до 10 В скз; от 0 до 5 В скз; от 0 до 1 В скз; от 0 до 500 мВ скз; от 0 до 150 мВ скз

8

16

Y = ±0,15 %1,13 при частоте 50/60 Гц

Y = ±0,5 %1,13 при частоте от 45 Гц до 10 кГц

Y = ±0,2 %1 при k от 1 до 2

Y = ±0,35 %1 при k св. 2 до 3

Y = ±0,35 %1,14

от 0 до 10 В скз; от 0 до 5 В скз; от 0 до 1 В скз (в режиме постоянного тока)

Y = ±0,3 %1

1

2

3

4

5

I-87018

I-87018-G

I-87018W

I-87018RW

I-87018PW

Термопары9: J,K,T,E,R,S,B,N,C,L,M,

LDIN43710;

от -15 до +15 мВ; от -50 до +50 мВ; от -100 до +100 мВ; от -500 до +500 мВ; от -1 до +1 В; от -2,5 до +2,5 В; от -20 до +20 мА1

8

16

Y = ±0,1 %7 в нр

Y = ±0,5 %7 в бр

I-87018ZW

10

Y = ±0,1 %7 в нр

Y = ±0,5 %7 в бр

I-87019PW

Термопары: J,K,T,E,R,S,B,N,C,L;M;

LDIN43710;

от -15 до +15 мВ; от -50 до +50 мВ; от -100 до +100 мВ; от -500 до +500 мВ; от -1 до +1 В; от -2,5 до +2,5 В; от -5 до +5 В; от -10 до +10 В; от 0 до 20 мА; от 4 до 20 мА; ±20 мА

8

16

Y = ±0,1 %10

I-87019RW

Y = ±0,1 %7

I-87019ZW

10

16

Y = ±0,1 %7

Модули цифро-аналогового преобразования

I-8024

I-8024-G

от -10 до +10 В

4

12

Y = ±0,1 %3,11

от 0 до 20 мА

Y = ±0,2 %3,11

I-87022

от 0 до 10 В; от 0 до 20 мА; от 4 до 20мА

2

12

Y = ±0,1 %11

I-87024

от 0 до 5 В; от -5 до +5 В; от 0 до 10 В; от -10 до +10 В; от 0 до 20 мА; от 4 до 20 мА

4

14

Y = ±0,1 %3

I-87024CW

от 0 до 20 мА; от 4 до 20 мА

4

12

Y = ±0,1 %7

I-87024UW

от 0 до +5 В; от -5 до +5 В; от 0 до 10 В; от -10 до +10 В; от 0 до 20 мА; от 4 до 20 мА

16

Y = ±0,02 %7

I-87024DW

от 0 до +5 В; от -5 до +5 В; от 0 до 10 В; от -10 до +10 В; от 0 до 20 мА; от 4 до 20 мА

4

14

Y = ±0,1 %3

I-87024RW

Y = ±0,1 %7

I-87024W

I-87026

I-87026-G

от 0 до 10 В; от 0 до 20 мА; от 4 до 20 мА

2

16

Y = ±0,02 %11,12

I-87028CW

от 0 до 20 мА; от 4 до 20 мА

8

12

Y = ±0,1 %7

I-87028UW

от 0 до 5 В; от -5 до +5 В; от 0 до 10 В; от -10 до +10 В; от 0 до 20 мА; от 4 до 20 мА

16

Y = ±0,02 %7

1

2

3

4

5

У ниверсальные модули

I-87026PW

Аналоговый вход: от -150 до +150 мВ; от -500 до +500 мВ; от -1 до+ 1 В; от -5 до +5 В;

от -10 до +10 В; от 0 до 20 мА; от 4 до 20 мА; от -20 до +20 мА

6

16

Y = ±0,1 %7

12

Y = ±0,5 %7

Аналоговый выход: от 0 до 5 В; от -5 до +5 В; от 0 до 10 В; от -10 до +10 В; от 0 до 20 мА; от 4 до 20 мА

2

12

Y = ±0,1 %

I-8026W

Аналоговый вход: от -10 до +10 В; от -5 до+5 В; от -2,5 до +2,5 В; от 1,25 до +1,25 В; от -20 до +20 мА

6

12

Y = ±0,2 %5

Аналоговый выход: от -10 до +10 В; от -5 до +5 В; от 0 до 10 В; от 0 до 5 В, от 0 до 20 мА

2

12

Y = ±0,2 %

I-87016W

Аналоговый вход: от -15 до+15 мВ; от -50 до + 50 мВ; от -100 до +100 мВ; от -500 до + 500 мВ; от -1 до +1 В; от -2,5 до +2,5 В

2

16

Y = ±0,05 %

от -20 до +20 мA

Y = ±0,1 %

Аналоговый выход: от 0 до 10 В

1

Y = ±0,05 %15

Примечания

Y - приведенная к верхнему значению диапазона погрешность измерений;

А - абсолютная погрешность измерений; в нр - в нормальном режиме работы; в бр - в быстром режиме работы; скз - среднеквадратическое значение;

1    Необходимо использовать внешнее сопротивление с номинальным значением R = 125 Ом;

2    Пределы допускаемой погрешности указаны для нормальных условий эксплуатации. Температурный коэффициент ±10 млн-1/^;

3    Пределы допускаемой погрешности указаны для нормальных условий эксплуатации. Температурный коэффициент ±20 млн-1/^;

4    Пределы допускаемой погрешности обратного счета y = ±1 %;

5    Пределы допускаемой погрешности определяется как ±(Y + 1 единица младшего разряда);

6    Диапазон показаний от -55 до +125 °C;

7    Пределы допускаемой погрешности указаны для нормальных условий эксплуатации. Температурный коэффициент ±25 млн-1/^;

8    Диапазоны измерений сигналов от термопреобразователей сопротивления в соответствии с ГОСТ 5561-2009;

9    Диапазоны измерений сигналов от термопар приведены в таблице 7;

10    Пределы допускаемой погрешности указаны для нормальных условий эксплуатации. Температурный коэффициент ±20 мкВ/^

11    Пределы допускаемой погрешности обратного счета Y = ±0,5 % для I-87022; Y = ±1,0 % для I-8024, I-8024-G, I-87026, I-87026-G;

Таблица 5 -

Метрологические характеристики модулей серий I-9000, I-97000

Модель

Диапазон измерений/воспроизведения

Количе

ство

кана

лов

Разрядность, бит

Пределы

допускаемой

погрешности

1

2

3

4

5

Модули аналого-цифрового преобразования

I-9014

от -10 до +10 В, от -5 до +5 В, от -2,5 до +2,5 В, от -1,25 до +1,25 В, от -20 до +20 мA1

16/8

16

Y = ±0,05 %

I-9014C

от -20 до +20 мА

8

I-97015

Т ермопреобразователи сопротивления4 Pt100, Pt1000, Ni100, Ni120, Cu50, Cu100, Cu1000

8

16

Y = ±0,05 %5

I-9017

от -10 до +10 В, от -5 до +5 В, от -2,5 до +2,5 В, от -1,25 до +1,25 В, от -20 до +20 мA

16/8

14

Y = ±0,1 %2

I-9017-15

от -10 до +10 В, от -5 до +5 В, от -2,5 до +2,5 В, от -1,25 до +1,25 В, от -20 до +20 мA1

30/15

14

Y = ±0,1 %2

I-9017C-15

от -20 до +20 мА

15

I-97017Z

от -150 до +150 мВ, от -500 до +500 мВ, от -1 до +1 В, от -5 до +5 В, от -10 до +10 В, от -20 до +20 мА, от 0 до 20 мА, от 4 до 20 мA

20/10

16

Y = ±0,1 %3 в нр

Y = ±0,5 %3 в бр

I-97018

Термопары6: J,K,T,E,R,S,B,N,C,L;M;

LDIN43710;

от -15 до +15 мВ; от -50 до +50 мВ; от -100 до +100 мВ; от -500 до +500 мВ; от -1 до +1 В; от -2,5 до +2,5 В; от 0 до 20 мА; от 4 до 20 мА; от -20 до +20 мА

8

16

Y = ±0,1 %

I-97019

Термопары6: J,K,T,E,R,S,B,N,C,L;M;

LDIN43710;

от -15 до +15 мВ; от -50 до +50 мВ; от -100 до +100 мВ; от -500 до +500 мВ; от -1 до +1 В; от -2,5 до +2,5 В; от -5 до +5 В, от -10 до +10 В от 0 до 20 мА; от 4 до 20 мА; от -20 до +20 мА

8

16

Y = ±0,1 %

Модель

Диапазон измерений/воспроизведения

Количество

кана-лов

Разряд

ность,

бит

Пределы

допускаемой

погрешности

1

2

3

4

5

Модули аналого-цифрового преобразования

ET-7002

PET-7002

от -150 до +150 мВ; от -500 до +500 мВ; от -1 до +1 В; от -5 до +5 В; от -10 до +10 В; от 0 до 20 мА; от 4 до 20 мА; от -20 до +20 мА

3

16

Y= ±0,1 %1 в нр

Y= ±0,5 %1 в бр

ET-7005

PET-7005

от 10 до 180000 Ом5 от 10 до 204800 Ом5

8

16

Y = ±0,1 %1

ET-7015

PET-7015

Т ермосопротивления2:

Pt 100; Pt 1000; Ni 120;Cu 100; Cu 1000

7

16 бит

Y = ±0,05 %1

ET-7017

PET-7017

ET-7217

PET-7217

ET-7017-10

PET-7017-10

ET-7217-10

PET-7217-10

от -150 до +150 мВ; от -500 до +500 мВ; от -1 до +1 В; от -5 до +5 В; от -10 до +10 В;

от 0 до 20 мА; от 4 до 20 мА; от -20 до +20 мА

8

16

Y= ±0,1 %1 в нр Y= ±0,5 %1 в бр

20/10

1

2

3

4

5

ET-7018Z

PET-7018Z

ET-7218Z

PET-7218Z

Термопары3: J,K,T,E,R,S,B,N,C,L,M;

LDIN43710:

от -15 до +15 мВ; от -50 до +50 мВ; от -100 до +100 мВ; от -500 до +500 мВ; от -1 до +1 В; от -2,5 до +2,5 В; от 0 до 20 мА; от 4 до 20 мА; от -20 до +20 мА

10

16

Y = ±0,1 %1

ET-7019

PET-7019

Термопары3: J,K,T,E,R,S,B,N,C,L,M;

LDIN43710:

от -15 до +15 мВ; от -50 до +50 мВ; от -100 до +100 мВ; от -150 до +150 мВ; от -500 до +500 мВ; от -1 до +1 В; от -2,5 до +2,5 В; от -5 до +5 В, от -10 до +10 В от 0 до 20 мА; от 4 до 20 мА; от -20 до +20 мА

8

16

Y = ±0,1 %1

ET-7019Z

PET-7019Z

ET-7219Z

PET-7219Z

10

ET-7044

PET-7044

ET-7052

PET-7052

от 1 до 500 Гц

8

32

А = ±1 Гц

ET-7244

PET-7244

ET-7252

PET-7252

ET-7255

PET-7055

от 1 до 100 Гц

ET-7050

PET-7050

от 1 до 500 Гц

12

32

А = ±1 Гц

ET-7250

PET-7250

от 1 до 100 Гц

ET-7051

PET-7051

ET-7053

PET-7053

от 1 до 500 Гц

16

32

А = ±1 Гц

ET-7251

PET-7251

ET-7253

PET-7253

от 1 до 100 Гц

ET-7060

PET-7060

ET-7065

PET-7065

от 1 до 500 Гц

6

32

А = ±1 Гц

ET-7260

PET-7260

от 1 до 100 Гц

1

2

3

4

5

Модули цифро-аналогового преобразования

ET-7028

PET-7028

ET-7228

PET-7228

от 0 до 5 В, от -5 до +5 В, от 0 до 10 В, от -10 до +10 В, от 0 до 20 мA, от 4 до 20 мA

8

12

Y = ±0,1 %

ET-7024

PET-7024

ET-7224

PET-7224

4

У ниверсальные модули

ET-7016

PET-7016

Аналоговый вход: от -15 до +15 мВ; от -50 до +50 мВ; от -100 до +100 мВ; от -500 до +500 мВ; от-1 до +1 В; от -2,5 до +2,5 В; от 0 до 20 мА; от 4 до 20 мА; от -20 до +20 мА

2

16

Y = ±0,05 %1

Аналоговый выход: от 0 до 10 В

1

Y = ±0,05 %4

ET-7204

PET-7204

Аналоговый вход: от -500 до +500 мВ; от -1 до +1 В;

от -5 до +5 В; от -10 до +10 В от 0 до 20 мA; от -20 до +20 мА; от 4 до 20 мА

4

16

Y = ±0,1 %1 в нр

Y = ±0,5 %1 в бр

Аналоговый выход: от 0 до 5 В; от -5 до +5 В, от 0 до10 В; от -10 до +10 В; от 0 до 20 мА; от 4 до 20 мA

4

12

Y = ±0,1 %

ET-7026

PET-7026

ET-7226

PET-7226

Аналоговый вход: от -500 до +500 мВ; от -1 до +1 В; от-50 до +5 В; от -10 до + 10 В; от 0 до 20 мА; от 4 до 20 мА; от -20 до +20 мА

6

16

Y = ±0,1 %1 в нр

Y = ±0,5 %1 в бр

Аналоговый выход: от 0 до 5 В; от -5 до +5 В, от 0 до10 В; от -10 до +10 В; от 0 до 20 мА; от 4 до 20 мA

2

12

Y = ±0,1 %

Примечания

Y - приведенная к верхнему значению диапазона погрешность измерений;

А - абсолютная погрешность измерений; в нр - в нормальном режиме работы; в бр - в быстром режиме работы;

1    Пределы допускаемой погрешности указаны для нормальных условий эксплуатации. Температурный коэффициент ±25 млн^/oQ

2    Диапазоны измерений сигналов от термопреобразователей сопротивления приведены в соответствии с ГОСТ 6651-2009;

3    Диапазоны измерений сигналов от термопар приведены в таблице 7.

4    Пределы допускаемой погрешности указаны для нормальных условий эксплуатации. Температурный коэффициент ±50 млн^/oC.

5    Указаны диапазоны входных сигналов применяемых термисторов: Precon ST-A3, Fenwell U, YSI L100, YSI L300, YSI L1000, YSI B2252, YSI B3000, YSI B5000, YSI B6000, YSI B10000, YSI H10000, YSI H30000, User-defined

Тип термопары

Диапазон измерений, °С

J

от -210 до +760

K

от -270 до +1372

T

от -270 до +400

E

от -270 до +1000

R, S

от 0 до +1768

B

от 0 до +1820

N

от -270 до +1300

L

от -200 до +800

M

от -200 до +100

LDIN43710

от -200 до +900

Примечание - Погрешность компенсации холодного спая термопар включена в основную погрешность

Наименование характеристики

Значение

Электропитание от источника постоянного тока, В

от 10 до 30

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность (без конденсации), %

-    атмосферное давление, кПа

от -25 до +75 от 10 до 90 от 96 до 104

Средняя наработка на отказ, ч, не менее

200000

Средний срок службы, лет, не менее

10

-    Габаритные размеры (Ш^В^Г), мм:

-    серия ЕТ, РЕТ

-    серия I-8000, I-87000

-    серия I-7000, M-7000

-    серия tM

-    сери I-9000, I-97000

72x123x35

115x102x30

121,5x33,6x72,1

52x98x27

144x30,3x134

Масса, кг, не более

0,15

Наименование

Обозначение

Количество

Модули аналоговые серии I-7000 (М-7000, tM, I-8000, I-87000, I-9000, I-9700, ET-7000, PET-7000, ET-7200, PET-7200)

1 шт.

Программное обеспечение

DCON и Mini OS7

1 шт.

Паспорт

-

1 экз.

Методика поверки

МП 201-079-2017

1 экз.
