| Номер в госреестре | 69908-17 |
| Наименование СИ | Газоанализаторы переносные |
| Обозначение типа СИ | модели RX-8000 |
| Изготовитель | "Riken Keiki Co., Ltd.", Япония |
| Год регистрации | 2017 |
| Срок свидетельства | 21.12.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы переносные модели RX-8000, RX-8500 и RX-8700 предназначены для одновременных измерений концентраций горючих и токсичных газов (сероводород, оксид и диоксид углерода), а также кислорода в воздухе рабочей зоны.
Газоанализаторы переносные модели RX-8000, RX-8500 и RX-8700 (далее -газоанализаторы) являются многоканальными автоматическими приборами непрерывного действия. Модель RX-8000 представляет собой двухканальный газоанализатор. Один канал содержит оптический инфракрасный сенсор, служащий для измерений углеводородных газов, как в диапазоне довзрывоопасных, так и высоких концентраций, до 100 % об. Второй канал содержит гальванический сенсор и служит для определения объемной доли кислорода в окружающем воздухе.
Модель RX-8500 является переносным четырех канальным газоанализатором. В дополнение к двум сенсорам, имеющимся в модели RX-8000, в нем присутствуют еще два канала с электрохимическим сенсором на оксид углерода и оптическим сенсором на диоксид углерода.
Модель RX-8700 конструктивно выполнена как трех канальный газоанализатор. Два канала: на горючие газы и кислород - аналогичны модели RX-8000, а третий канал использует электрохимический сенсор и позволяет измерять содержание в воздухе сероводорода в двух диапазонах: низком - до 100 млн-1 и высоком - до 1000 млн-1.
Конструктивно газоанализаторы выполнены одноблочными в ударопрочном пластмассовом корпусе, снабженным плечевым ремнем для переноски.
Отбор пробы анализируемого воздуха осуществляется принудительно с помощью встроенного насоса.
Электрическое питание газоанализаторов осуществляется от трех встроенных щелочных батареек типа АА или блока ионно-литиевого аккумулятора BUL-8000 (R).
Газоанализаторы снабжены жидко-кристаллическим семи сегментным дисплеем с подсветкой, обеспечивающим отображение:
- результатов измерений содержания определяемых компонентов;
- текущих даты и времени;
- уровня заряда аккумуляторов;
- двух порогов аварийной сигнализации;
- меню пользователя.
Газоанализаторы обеспечивают выполнение следующих функций:
- непрерывное измерение содержания определяемых компонентов;
- сравнение результатов измерений с заданными уровнями срабатывания сигнализации;
- память данных / журнал событий;
- самодиагностику газоанализатора при включении электрического питания:
- сигнализацию о неисправности (электронной системы, сенсора, батареи, насоса, неудачной калибровки).
Газоанализаторы имеют встроенную аварийную сигнализацию с двумя порогами для каждого измерительного канала, снабженными:
- звуковым сигналом;
- светодиодным индикатором;
- отображением на дисплее символов, обозначающих пороги срабатывания.
Г азоанализаторы обеспечивают возможность хранения данных в памяти и запись журнала событий (до 100 событий). Вывод данных на персональный компьютер осуществляется в лабораторных условиях при помощи встроенного ИК-порта.
Газоанализаторы выполнены во взрывозащищенном исполнении.
Взрывозащищенность газоанализатора обеспечивается следующими видами взрывозащиты: “искробезопасная электрическая цепь i” по ГОСТ Р МЭК 60079-11-2010 и конструктивным исполнением в соответствии с ГОСТ Р МЭК 60079-0-2011.
Маркировка взрывозащиты газоанализаторов по ГОСТ Р МЭК 60079-0-2011: OEx ia IIC T4 Ga.
Степень защиты корпуса газоанализатора по ГОСТ 14254-96 соответствует IP 67.
Конструктивное исполнение не предусматривает пломбирование газоанализаторов.

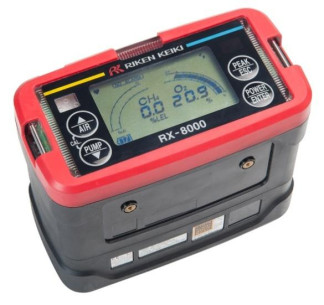

Внешний вид газоанализаторов представлен на рисунках 1 - 3.
Газоанализаторы имеют следующие виды программного обеспечения:
- встроенное;
- автономное.
Встроенное ПО выполняет следующие основные функции:
- приём и обработку измерительной информации от первичного измерительного преобразователя;
- отображение результатов измерений на дисплее;
- хранение результатов измерений;
- ведение и хранение журнала событий.
Встроенное ПО реализует следующие расчетные алгоритмы:
- вычисления результатов измерений содержания определяемых компонентов по данным от первичного измерительного преобразователя;
- сравнение результатов измерений с заданными пороговыми значениями, вычисление значений STEL и TWA (усредненные показания соответственно за 15 мин. и 8 ч работы).
Встроенное ПО идентифицируется при включении газоанализатора путем вывода на дисплей номера версии.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО: - модель RX-8000 | 04746 |
| - модель RX-8500 | 05175 |
| - модель RX-8700 | 05275 |
| Номер версии (идентификационный номер) ПО - модель RX-8000 | 2.00 |
| - модель RX-8500 | 3.00 |
| - модель RX-8700 | 3.00 |
| Цифровой идентификатор ПО: - модель RX-8000 | 10СО |
| - модель RX-8500 | AFCC |
| - модель RX-8700 | E308 |
| Другие идентификационные данные (если имеются) | отсутствуют |
Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов. Уровень защиты - высокий по Р 50.2.077-2014.
Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов приведены в таблице 2.
| Модель газоанали затора/опре деляемый компонент | Диапазон показаний | Диапазоны измерений | Пределы допускаемой основной погрешности | ||
| абсолют. | относ. % | в. р п | |||
| RX-8000 - углеводороды (в пересчете на изобутан); | от 0 до 100 % НКПР | от 0 до 100 % НКПР | ±5 % НКПР | ||
| от 0 до 100 % об. | от 0 до 100 % об. | - | - | ±5 | |
| - кислород (О) | от 0 до 40 % об. | от 0 до 25 % об. | ±0,7 % об. | - | - |
| RX-8500 - углеводороды (СН4); | от 0 до 100 % НКПР | от 0 до 100 % НКПР | ±5 % НКПР | ||
| от 5 до 100 % об. | от 5 до 100 % об. | - | - | ±5 | |
| - кислород (О); | от 0 до 40 % об. | от 0 до 25 % об. | ±0,7 % об. | - | - |
| - оксид углерода (СО); | от 0 до 1000 млн-1 | от 0 до 100 млн-1 включ. | ±5 млн-1 | - | - |
| св. 100 до 1000 млн-1 | - | ±5 | - | ||
| - диоксид углерода (СО2) | от 0 до 20 % об. | от 0 до 1 % об. включ. | - | - | ±5 |
| св. 1 до 20 % об. | - | ±5 | - | ||
| RX-8700 - углеводороды (в пересчете на изобутан) | от 0 до 100 % НКПР | от 0 до 100 % НКПР | ±5 % НКПР | - | - |
| от 2 до 100 % об. | от 2 до 100 % об. | - | - | ±5 | |
| - кислород (О2); | от 0 до 40 % об. | от 0 до 25 % об. | ±0,7 % об. | ||
| - сероводород №S) | от 0 до 1000 млн-1 | от 0 до 50 млн-1 включ. | - | - | ±4 |
| св. 50 до 100 млн-1 включ. | - | ±4 | - | ||
| св. 100 до 1000 млн-1 включ. | - | ±4 | - | ||
| Примечание: 1) погрешность приведена к верхнему значению поддиапазона измерений | |||||
Таблица 3 - Пределы допускаемой дополнительной погрешности газоанализаторов, в долях от
предела допускаемой основной погрешности.
| Модель газоанализатора | От влияния изменения температуры в пределах рабочих условий | От влияния изменения относительной влажности окружающей среды в пределах рабочих условий |
| RX-8000, RX-8500, RX-8700 | 1,0 | 0,5 |
Таблица 4 - Пределы допускаемого времени установления показаний газоанализаторов.
| Вид измеряемого газа | О о" н |
| Углеводороды, оксид и диоксид углерода, сероводород | < 30 |
| Кислород | < 20 |
Таблица 5 - Технические характеристики газоанализаторов.
| Наименование характеристики | Значение характеристики |
| Напряжение питания от источника постоянного | 3 |
| тока, В | (три щелочные батарейки АА или аккумуляторный ионно-литиевый блок BUL-8000) |
| Время непрерывной работы, ч, не менее - с щелочными батарейками, | 8 |
| - с аккумулятором | 15 |
| Габаритные размеры, мм, не более (ширина х высота х длина): - модель RX-8000 | 154x81x127 |
| - модель RX-8500 и RX-8700 | 154x81x163 |
| Масса, кг, не более: | |
| - модель RX-8000 | 1,1 |
| - модель RX-8500 и RX-8700 | 1,2 |
Таблица 6 - Рабочие условия эксплуатации газоанализаторов.
| Модель газоанализатора | Диапазон изменения температуры окружающей о/~' среды, С | Диапазон изменения относительной влажности воздуха, % |
| RX-8000, RX-8500 и RX-8700 | от - 20 до +50 | от 0 до 95 (без конденсации) |
наносится типографским способом на титульный лист руководства по эксплуатации и в виде наклейки на заднюю поверхность корпуса газоанализатора.
Комплектность поставки приведена в таблице 7.
Таблица 7
| Наименование | Обозначение | Кол-во |
| Газоанализаторы переносные | модели RX-8000, RX-8500, RX-8700 | 1 |
| Аккумуляторный блок | BUL-8000 (R) | 1 |
| Щелочная батарейка | AA | 3 |
| Зарядное устройство | АС | 1 |
| Г азоотборный зонд | - | 1 |
| Пробоотборный шланг | - | 1 |
| Плечевой ремень | - | 1 |
| Руководство по эксплуатации | - | 1 |
| Методика поверки | МП 2017-3 | 1 |
осуществляется по документу МП 2017-3 «Инструкция. Газоанализаторы переносные модели RX-8000, RX-8500 и RX-8700. Методика поверки», утвержденным ФГУП «ВНИИФТРИ» 31 августа 2017 г.
Основные средства поверки:
- рабочий эталон 1-го разряда - генератор газовых смесей ГГС-03-03, рег. № 62151-15 в комплекте со стандартными образцами состава: газовые смеси H2S/N2, рег. № 10537-2014; CO/N2, рег. № 10240-2013; СО^2, рег. № 10539-2014; СЩ/воздух, рег. № 10261-2013; и-С4Н10/воздух, рег. № 10534-2014; О2/Ы~2, рег. № 10534-2014 в баллонах под давлением.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде наклейки на свидетельство о поверке.
приведены в эксплуатационных документах.
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия».
ГОСТ Р 52350.29-1-2008 «Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов».
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
ГОСТ 12.1.005-88 «Общие санитарно-гигиенические требования к воздуху рабочей
зоны».
ГОСТ 8.578-2014 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».
Техническая документация фирмы-изготовителя «Riken Keiki Co, Ltd», Япония.
