| Номер в госреестре | 69706-17 |
| Наименование СИ | Экспресс-коагулометры |
| Обозначение типа СИ | КуЛабс Электрометр (qLabs ElectroMeter) |
| Изготовитель | "Micropoint Biotechnologies Co., Ltd.", Китай; Фирма "Micropoint Biotechnologies, Inc.", Китай (срок свидетельства: 11.12.2022 г.) |
| Год регистрации | 2017 |
| Срок свидетельства | 11.12.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Экспресс - коагулометры КуЛабс Электрометр («qLabs ElectroMeter») (далее -коагулометры) предназначены для измерений времени свертывания проб плазмы крови, приготовленных по методикам коагулометрического анализа (протромбинового времени).
Принцип действия экспресс-коагулометра основан на электрохимическом методе. При установке в экспресс-коагулометр тест-полоски, экспресс-коагулометр автоматически ее обнаруживает и начинает нагревать тест-полоски до 37°С. После нанесения капли крови на тест-полоску кровь по капиллярным каналам растекается в 2 зоны реакции, 1 - зона измерений, содержит напыление человеческого рекомбинантного тромбопластина, который служит катализатором свертываемости крови, 2 - контрольная зона, в данном канале кровь реагирует с нанесенным тромбином и производится измерение внутреннего контроля качества, оба канала содержат агент-нейтрализующий гепарин. В каждом канале измерений установлена пара металлических электродов, на которые подается напряжение, в процессе формирования сгустка, ток на электродах будет изменяться. Исходя из измерений тока между электродами в зоне измерения экспресс-коагулометр рассчитывает значение протромбинового времени РТ, а затем преобразует его в значение международного нормализованного отношения INR.
Коагулометры выпускаются двух моделей: КуЛабс Электрометр («qLabs ElectroMeter») и КуЛабс Электрометр Плюс («qLabs ElectroMeter Plus») (см. рис. 2). Модели различаются наличием лазерного сканера штрих-кода у модели КуЛабс Электрометр Плюс («qLabs ElectroMeter Plus»), используемых для идентификации пациента. В модели КуЛабс Электрометр («qLabs ElectroMeter») данная функция отсутствует. Также модели КуЛабс Электрометр («qLabs ElectroMeter») и КуЛабс Электрометр Плюс («qLabs ElectroMeter Plus») имеют разное встроенное программное обеспечение.

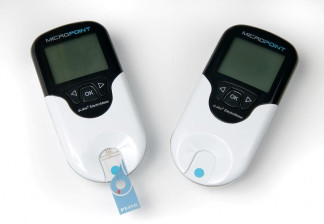

Общий вид коагулометров представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Коагулометры имеют встроенное программное обеспечение, которое используется для выполнения и просмотра результатов измерений, изменения настроечных параметров, просмотра памяти данных и т.д.
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| КуЛабс Электрометр («qLabs ElectroMeter») | КуЛабс Электрометр Плюс («qLabs ElectroMeter Plus») | |
| Идентификационное наименование программного обеспечения (ПО) | SW300018 | SW340001 |
| Номер версии (идентификационный номер) ПО | V4.6.11 (и выше) | V2.7.0.11 (и выше) |
| Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) (MD5) | 0261751197547D8FB 9E231C06707FD09 | 788F673C06BBCD67 10E09D07052F3725 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| КуЛабс Электрометр («qLabs ElectroMeter») | КуЛабс Электрометр Плюс («qLabs ElectroMeter Plus») | |
| Диапазон измерений протромбинового времени, с | от 5 до 90 | |
| Пределы допускаемой относительной погрешности коагулометра, % | ±5 | |
| Наименование характеристики | Значение | |
| КуЛабс Электрометр («qLabs ElectroMeter») | КуЛабс Электрометр Плюс («qLabs ElectroMeter Plus») | |
| Масса (без батареек), кг, не более | 0,126 | 0,154 |
| Г абаритные размеры, мм, не более (ДхШхВ) | 135х65х35 | |
| Производительность, тестов/ч, не менее | 30 | |
| Потребляемая мощность от сети, В-А, не более | 6 | |
| Питание от сети переменного тока частотой, Г ц | 50/60 | |
| Напряжение от сети переменного тока, В | (220+22) | |
| Средняя наработка до метрологического отказа, ч | 7000 | |
| Средний срок службы, лет | 4 | |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре +25°С, % - атмосферное давление, кПа | от +10 до +35 до 90 до 106 | |
наносится на анализаторы в виде клеевой этикетки и типографским способом на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Экспресс-коагулометр | 1 шт. | |
| Кабель питания | 1 шт. | |
| Е-кабель | 1 шт. | |
| Чехол для хранения | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | МП 209-035-2017 | 1 экз. |
осуществляется по документу МП 209-035-2017 «Экспресс - коагулометры КуЛабс Электрометр («qLabs ElectroMeter»). Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева»
01.08.2017 г.
Основные средства поверки:
секундомер механический СОПпр-2а-3-000 (Рег. № 11519-11); термометр лабораторный электронный ЛТ-300 (Рег. № 61806-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или на коагулометры, как указано на рисунке 2.
приведены в эксплуатационном документе.
Техническая документация фирмы «Micropoint Biotechnologies, Inc., Китай.
| Зарегистрировано поверок | 586 |
| Поверителей | 53 |
| Актуальность данных | 08.06.2025 |
