| Номер в госреестре | 68985-17 |
| Наименование СИ | Толщиномеры индикаторные с ценой деления 0,01 и 0,1 мм |
| Изготовитель | АО Кировский завод "Красный инструментальщик" (Крин), г.Киров |
| Год регистрации | 2017 |
| Срок свидетельства | 24.10.2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Толщиномеры индикаторные с ценой деления 0,01 и 0,1 мм (далее по тексту -толщиномеры), предназначены для измерений толщины листовых материалов.
Толщиномеры состоят из корпуса, неподвижного плоского измерительного наконечника, подвижного плоского измерительного стержня, отсчетного устройства и арретира для толщиномеров с нормированным измерительным усилием. Толщиномеры без нормированного измерительного усилия имеют механизм отвода измерительного стержня в нерабочее (исходное) положение, а также устройство, предохраняющее измерительный стержень от износа в момент удара при возвращении его в исходное положение.
Принцип действия состоит в измерении величины вертикального перемещения подвижного измерительного наконечника при измерении толщины листовых материалов, помещенных между подвижным измерительным стержнем и неподвижным измерительным наконечником. Величину перемещения считывают на отсчетном устройстве. Для отвода измерительного стержня имеется арретир.
Толщиномеры изготавливаются следующий типов:

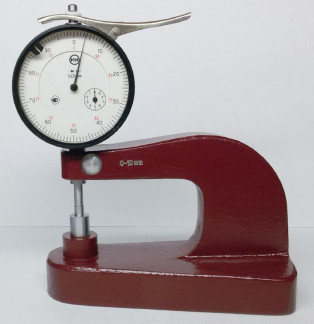

ТН-10, ТН-25 (рисунок 1) - настольные толщиномеры с нормированным измерительным усилием;
ТР-10, ТР-25 (рисунок 2) - ручные толщиномеры с нормированным измерительным усилием;
ТР-25Б, ТР-50Б (рисунок 3) - ручные толщиномеры без нормированного измерительного усилия.
(ки) - Товарный знак «АО КЗ «Красный инструментальщик» наносится на паспорт толщиномеров типографским методом. На отсчетное устройство или корпус толщиномера, а также на крышку футляра: краской, методом лазерной маркировки или в виде наклейки.
а
Пломбирование корпуса толщиномеров индикаторных с ценой деления 0,01 и 0,1 мм не предусмотрено.
отсутствует.
Таблица 1 - Диапазон измерений, цена деления, вылет отсчетного устройства, диаметр измерительных поверхностей пятки и наконечника толщиномеров и изменение показаний при нажиме на измерительный стержень в направлении, перпендикулярном к его оси, с силой, равной 2,5 Н_
| Тип | Диапазон измерений, мм | Цена деления, мм | Вылет А толщиномеров, мм, не менее | Диаметр измерительных поверхностей пятки и наконечника толщиномеров, мм, не более | Изменение показаний при нажиме на измерительный стержень в направлении, перпендикулярном к его оси, с силой, равной 2,5 Н, не более |
| ТН-10 | От 0 до 10 | 0,01 | 60 160 | 10; 16; 30 | - |
| ТН-25 | От 0 до 25 | 0,01 | 160 | ||
| ТР-10 | От 0 до 10 | 0,01 | 60 | ||
| ТР-25 | От 0 до 25 | 0,1 | 60 100 250 | 0,5 цены деления | |
| ТР-25Б | От 0 до 25 | 0,1 | 60 100 | ||
| ТР-50Б | От 0 до 50 | 0,1 | 160 |
Таблица 2 - Измерительное усилие и его колебание
| Тип | Измерительное усилие, Н, не более | Колебание измерительного усилия, Н, не более |
| ТН-10 | 1,5 | 0,6 |
| ТН-25 | 3,0 | 1,8 |
| ТР-10 | 1,5 | 0,6 |
| ТР-25 | 4,0 | 2,0 |
| ТР-25Б | - | - |
| ТР-50Б | - | - |
Таблица 3 - Пределы допускаемой абсолютной погрешности и размах показаний в любом рабочем положении при температуре от плюс 15 до плюс 25 °C, изменении температуры за 30 мин на 0,5 °С и относительной влажности от 40 до 80 %._
| Тип | Цена деления, мм | Пределы допускаемой абсолютной погрешности, мм | Размах показаний*, не более | |
| на участке до 1 мм | на всем диапазоне измерений | |||
| ТН-10 | 0,01 | ±0,01 | ±0,018 | 1/3 цены деления |
| ТН-25 | 0,01 | ±0,01 | ±0,030 | |
| ТР-10 | 0,01 | ±0,01 | ±0,018 | |
| ТР-25 | 0,1 | ±0,05 | ±0,080 | |
| ТР-25Б | 0,1 | ±0,05 | ±0,080 | |
| ТР-50Б | 0,1 | ±0,05 | ±0,150 | |
Примечание: * - Под размахом показаний понимают наибольшую разность между отдельными повторными показаниями прибора, соответствующими одному и тому же значению измеряемой величины, при 10-кратном арретировании измерительного наконечника.
Таблица 4 - Допуск плоскостности, допуск параллельности и параметр шероховатости Ra измерительных поверхностей толщиномеров_
| Тип | Вылет А, мм, не менее | Допуск плоскостности в интерференционных полосах | Допуск параллельности, мм, не более | Параметр шероховатости Raпо ГОСТ 2789-73, мкм, не более |
| ТН-10 | 60 160 | 3 | 0,004 | |
| ТН-25 | 160 | 3 | 0,004 | |
| ТР-10 | 60 | 3 | 0,004 | |
| 60 | 0,016 | 0,08 | ||
| ТР-25 | 100 250 | 6 | 0,020 | |
| ТР-25Б | 60 | 6 | 0,016 | |
| 100 | 0,020 | |||
| ТР-50Б | 160 | 6 | 0,020 |
Таблица 5 - Предел допускаемых изменений показаний от изгиба толщиномеров типа ТР
| Цена деления толщиномеров, мм | Вылет А, мм | Предел допускаемых изменений показаний от изгиба, мм |
| 0,01 | 60 | 0,006 |
| 0,1 | 60 | 0,010 |
| 100 | 0,015 | |
| 160 | 0,020 | |
| 250 | 0,030 |
Таблица 6 - Г абаритные размеры и масса
| Тип | Вылет А, мм, не менее | Г абаритные размеры, мм, не более | Масса, кг, не более | ||
| длина | ширина | высота | |||
| ТН-10 | 60 | 140 | 70 | 160 | 1,2 |
| 160 | 280 | 105 | 185 | 3,3 | |
| ТН-25 | 160 | 255 | 90 | 205 | 4,5 |
| ТР-10 | 60 | 160 | 35 | 155 | 0,6 |
| ТР-25 | 60 | 140 | 33 | 180 | 0,5 |
| 100 | 180 | 33 | 185 | 0,7 | |
| 250 | 365 | 33 | 205 | 1,1 | |
| ТР-25Б | 60 | 145 | 33 | 190 | 0,6 |
| 100 | 185 | 33 | 205 | 0,7 | |
| ТР-50Б | 160 | 280 | 38 | 320 | 1,3 |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | От +15 до +25 80 |
| Средний срок службы, лет | 4 |
наносится на титульный лист паспорта типографским методом. Комплектность средства измерений
Таблица 8 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Толщиномер индикаторный (тип в соответствии с заказом) | - | 1 шт. |
| Футляр | - | 1 шт. |
| Паспорт (в зависимости от типа толщиномера) | ТН.000.00 ПС | 1 экз. |
| ТР.000.00 ПС | 1 экз. |
осуществляется по МИ 1724-87 ГСИ. Толщиномеры индикаторные с ценой деления 0,01 и 0,1 мм. Методика поверки.
Основное средство поверки:
- меры длины концевые плоскопараллельные 4 разряда по ГОСТ Р 8.763-2011. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в паспорт и/или на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к толщиномерам индикаторным с ценой деления 0,01 и 0,1 мм
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
ГОСТ 11358-89 Толщиномеры и стенкомеры индикаторные с ценой деления 0,01 и 0,1 мм. Технические условия
| Зарегистрировано поверок | 612 |
| Поверителей | 66 |
| Актуальность данных | 25.07.2025 |
