| Номер в госреестре | 68064-17 |
| Наименование СИ | Ключи моментные предельные |
| Обозначение типа СИ | NORGAU серии NTWA |
| Изготовитель | "Torque-Tech Precision Co., Ltd.", Тайвань |
| Год регистрации | 2017 |
| Срок свидетельства | 20.07.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Ключи моментные предельные NORGAU серии NTWA (далее - ключи) предназначены для измерений крутящего момента силы при нормированной затяжке резьбовых соединений с правой резьбой.
Принцип действия ключей заключается в том, что под действием приложенного к рукоятке ключа усилия, при достижении заранее установленного значения крутящего момента силы, ключи издают щелчок, что указывает на достижение установленного крутящего момента силы.
Конструктивно ключи состоят из корпуса, основной шкалы с указателем значений крутящего момента силы, фиксатора, рукоятки. Внутри корпуса расположен механизм регулировки значения крутящего момента силы и предельный механизм, который срабатывает при достижении установленного значения крутящего момента силы.
Ключи выпускаются в одиннадцати модификациях, отличающихся диапазоном измерений крутящего момента силы, ценой деления шкалы, габаритными размерами, массой и размером присоединительного элемента.
Обозначение модификации: NTWAXX-Y, где NTWAXX - обозначение ключа по каталогу производителя, Y - цифра, обозначающая верхний предел измерений крутящего момента силы.

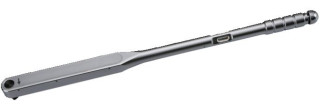

Общий вид ключей моментных предельных NORGAU серии NTWA, а также место нанесения знака утверждения типа представлены на рисунке 1.
утверждения типа
Пломбирование ключей не производится, ограничение доступа обеспечивается конструкцией самих ключей, которая может быть вскрыта только при помощи специального инструмента.
отсутствует.
Таблица 1 - Метрологические характеристики
| Модификация | Диапазон измерений крутящего момента силы, Н-м | Пределы допускаемой относительной погрешности измерений крутящего момента силы, % | Цена деления шкалы, Н-м |
| NTWA31-30 | от 6 до 30 | 1 | |
| NTWA32-40 | от 8 до 40 | 5 | |
| NTWA33-120 | от 20 до 120 | 5 | |
| NTWA33-200 | от 40 до 200 | 5 | |
| NTWA33-300 | от 50 до 300 | 5 | |
| NTWA34-550 | от 110 до 550 | ±3 | 10 |
| NTWA34-760 | от 140 до 760 | 10 | |
| NTWA34-1000 | от 200 до 1000 | 10 | |
| NTWA35-1500 | от 600 до 1500 | 25 | |
| NTWA35-2000 | от 750 до 2000 | 30 | |
| NTWA35-3000 | от 1500 до 3000 | 50 |
Таблица 2 - Основные технические характеристики
| Модификация | Размер присоединительного квадрата, мм | Г абаритные размеры (длина), мм, не более | Масса, кг, не более |
| NTWA31-30 | 6,35x6,35 | 280 | 0,6 |
| NTWA32-40 | 9,52x9,52 | 350 | 1,1 |
| NTWA33-120 | 12,7x12,7 | 490 | 1,24 |
| NTWA33-200 | 12,7x12,7 | 580 | 1,5 |
| NTWA33-300 | 12,7x12,7 | 640 | 1,5 |
| NTWA34-550 | 19,05x19,05 | 840 | 3 |
| NTWA34-760 | 19,05x19,05 | 840 | 3 |
| NTWA34-1000 | 19,05x19,05 | 1430 | 3,8 |
| NTWA35-1500 | 25,4x25,4 | 1630 | 10,9 |
| NTWA35-2000 | 25,4x25,4 | 2400 | 11,7 |
| NTWA35-3000 | 38,1x38,1 | 2500 | 13,3 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Наработка на отказ, циклов, не менее | 5000 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от +10 до +30 от 40 до 80 |
наносится на боковую поверхность корпуса ключей моментных предельных NORGAU серии NTWA в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Ключ моментный предельный NORGAU серии NTWA | - | 1 шт. |
| Наименование | Обозначение | Количество |
| Руководство по эксплуатации | - | 1 экз. |
| Пластиковый кейс | - | 1 шт. |
| Дополнительные адаптеры | - | По заказу |
осуществляется по документу МИ 2593-2000 «Государственная система обеспечения единства измерений. Ключи моментные. Методика поверки».
Основные средства поверки:
- эталоны 2-го разряда по ГОСТ Р 8.752-2011, ПГ ±1 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.752-2011 ГСИ. Государственная поверочная схема для средств измерений крутящего момента силы
Техническая документация «TORQUE-TECH PRECISION CO.,LTD.», Тайвань
| Зарегистрировано поверок | 1261 |
| Поверителей | 55 |
| Актуальность данных | 08.06.2025 |
