| Номер в госреестре | 66898-17 |
| Наименование СИ | Профилемеры поверхности цифровые |
| Обозначение типа СИ | Elcometer 224 |
| Изготовитель | "Elcometer Limited", Великобритания |
| Год регистрации | 2017 |
| Срок свидетельства | 09.03.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Профилемеры поверхности цифровые Elcometer 224 (далее по тексту - профилемеры) предназначены для измерения высоты профиля металлических поверхностей, прошедших пескоструйную или дробеструйную очистку.
Принцип работы профилемеров основан на измерении контактным способом высоты профиля поверхности в перпендикулярном прилегающей плоскости направлении. Прилегающая плоскость задается поверхностью датчика. Наконечник датчика выполнен из карбида вольфрама. При измерениях определяется расстояние между точкой касания наконечника и основанием датчика.
Питание профилемеров осуществляется от двух батарей типа AA.
Профилемеры выпускаются в четырех основных модификациях. Модификации Е224С-В1, Е224С-Т1 имеют встроенные датчики профиля поверхности, модификации Е224С-ВБ, Е224С-ТБ используют выносные датчики профиля поверхности.
С модификациями Е224С-ВБ, Е224С-ТБ могут использоваться выносные датчики четырех типов. Датчики типов T224C500US, T224C500UARM предназначены для измерения глубины профиля плоских поверхностей, датчики типов T224C500UX, T224C500UXARM - для выпуклых (цилиндрических) поверхностей. Датчики с обозначением ARM оснащаются армированным кабелем.
Основания встроенных датчиков имеют плоскую рабочую поверхность. Основания выносных датчиков могут иметь плоскую рабочую поверхность или поверхность специальной формы, предназначенную для измерения профиля выпуклых поверхностей.

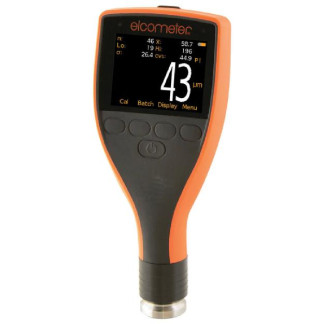

Общий вид профилемеров представлен на рисунке 1.
Рисунок 1 - Общий вид профилемеров поверхности цифровых Elcometer 224 Пломбирование профилемеров поверхности цифровых Elcometer 224 не предусмотрено.
Профилемеры имеют встроенное программное обеспечение (ПО). ПО СИ является неразделенным. ПО служит для отображения и обработки результатов измерений, а также для ведения и хранения статистики измерений.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ПО ELCOMETER 224 |
| Номер версии (идентификационный номер) ПО | Не ниже 1.65/01.23 |
| Цифровой идентификатор ПО | - |
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077 - 2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений, мкм | от 0 до 500 |
| Пределы допускаемой погрешности измерений - абсолютной в диапазоне от 0 до 100 мкм | |
| включ., мкм | ±5 |
| - относительной в диапазоне св. 100 мкм, % | ±5 |
| Дискретность отсчета, мкм | 1 |
Таблица 3 - основные технические характеристики
| Наименование характеристики | Значение | |
| Модификация | E224C -BI E224C -TI | E224C -BS E224C -TS |
| Габаритные размеры, мм, не более (Ш*В*Г) | 73x168x37 | 73x141x37 |
| Масса, г, не более | 218 | 161 (без массы датчика) |
| Условия эксплуатации: | ||
| температура, °С | от -10 до +50 | |
| относительная влажность, % | от 0 до 95 | |
| Срок службы, лет, не менее | 5 | |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Профилемер поверхности цифровой Elcometer 224 | E224-BI, E224-TI, E224-BS, E224-TS | 1 шт. (модификация по заказу) |
| Элементы питания | Тип АА | 1 компл. |
| Выносной датчик профиля поверхности | T224C500US, T224C500UARM, T224C500UX, T224C500UXARM | 1* |
| Калибровочная стеклянная пластина, два калибровочных образца | 1 компл. | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | РТ-МП-3541-445-2016 | 1 экз. |
| * - количество и тип датчиков определяется заказчиком | ||
осуществляется по документу РТ-МП-3541-445-2016 «Профилемеры поверхности цифровые Elcometer 224. Методика поверки», утверждённому ФБУ «Ростест-Москва» 25 ноября 2016 г. Основные средства поверки:
- пластина плоская стеклянная ПИ-60 (регистрационный номер 197-70) c отклонением от плоскостности рабочих поверхностей не более 0,09 мкм;
- меры длины концевые плоскопараллельные 4 разряда по ГОСТ Р 8.763-2011. Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки (оттиск поверительного клейма и/или наклейка) наносится на свидетельство о поверке.
приведены в руководстве по эксплуатации.
Техническая документация фирмы-изготовителя Elcometer Limited, Великобритания
| Зарегистрировано поверок | 1063 |
| Поверителей | 47 |
