| Номер в госреестре | 66438-17 |
| Наименование СИ | Измерители расстояний |
| Обозначение типа СИ | КС-СНМ-600А, КС-СНМ-600Е |
| Изготовитель | Общество с ограниченной ответственностью "Комплект-Сервис" (ООО "Комплект-Сервис"), г. Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 19.01.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители расстояний КС-СНМ-600А, КС-СНМ-600Е (далее - измерители) предназначены для измерений расстояний до проводов воздушных электрических линий различного назначения: линий электропередачи, линий связи, подвесных кабельных линий, проводов контактной сети электротранспорта, а также для определения высоты пролетов мостов и путепроводов.
Принцип действия измерителей заключается в измерении времени распространения ультразвукового импульса до объекта измерения и обратно и вычислении расстояния до объекта при известной скорости распространения ультразвука в воздушной среде. При расчете расстояния учитывается зависимость скорости распространения ультразвуковой волны от температуры, которая измеряется встроенным в измерители датчиком температуры.
Конструктивно измерители выполнены единым блоком и состоят из излучателя, приемника, электронного блока, блока обработки и панели управления, установленных в корпусе, имеющем опорные установочные площадки, относительно которых производятся измерения. На передней панели корпуса размещены конус излучателя и приемника, дисплей и панель управления. Измерители расстояний способны осуществить измерение расстояний одновременно до шести проводов, расположенных один над другим, и находящихся в створе ультразвукового луча.
Результаты измерений отображаются на дисплее. Питание измерителей расстояний осуществляется с помощью внутреннего источника питания.
Выпускаемые модификации различаются диапазоном и погрешностью измерений расстояний, а также дизайном.
Общий вид измерителей с указанием места расположения товарного знака КС представлен на рисунках 1 и 2.
Схема пломбировки от несанкционированного доступа представлена на рисунках 3 и 4.

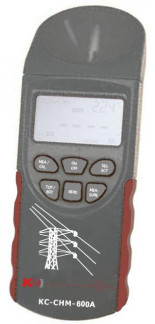

Рисунок 1 - Общий вид измерителя КС-СНМ-600А с указанием места расположения товарного знака КС
Опломбирование в целях защиты от несанкционированного вмешательства и настройки производится посредством установки заглушки на один из крепежных винтов на тыльной стороне измерителя.
Пломба
К
Рисунок 4 - Схема пломбировки от несанкционированного доступа измерителей КС-СНМ-600Е
Измерители расстояний КС-СНМ-600А, КС-СНМ-600Е имеют встроенное программное обеспечение.
Программное обеспечение разработано специально для измерителей и предназначено для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077 - 2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Модификация измерителя | КС-СНМ-600А | КС-СНМ-600Е |
| Идентификационное наименование ПО | встроенное ПО | |
| Номер версии (идентификационный номер ПО), не ниже | 600А | 600Е |
| Цифровой идентификатор ПО | 7D29 | F7C5 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC8 | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Модификация | КС-СНМ-600А | КС-СНМ-600Е |
| Диапазон измерений расстояний, м: - до проводов диаметром от 10 до 25 мм включ. - до проводов диаметром св. 25 до 100 мм включ. | от 5 до 12 от 5 до 15 | от 3 до 12 от 3 до 18 |
| Пределы допускаемой относительной погрешности измерений расстояний, % | ±2 | ±1,5 |
| Наименование характеристики | Значение | |
| Модификация | КС-СНМ-600А | КС-СНМ-600Е |
| Минимальная различаемая разность расстояний между проводами, м | 0,4 | |
| Напряжение питания, В | 9 (элемент типа «Крона») | |
| Время до автоматического выключения, мин | 2 | 3 |
| Рабочий диапазон температур, °С | от +5 до +25 | |
| Габаритные размеры (В х Ш х Г), мм, не более | 180х70х70 | 200х80х55 |
| Масса, кг, не более | 0,25 | 0,5 |
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус измерителя наклейкой.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. | |
| Модификация | КС-СНМ-600А | КС-СНМ-600Е | |
| Измеритель расстояний | - | 1 | 1 |
| Чехол | - | - | 1 |
| Футляр | - | 1 | - |
| Насадка | - | 1 | - |
| Наплечный ремень | - | - | 1 |
| Элемент питания | - | 1 | 1 |
| Коробка упаковочная | - | 1 | 1 |
| Паспорт | - | 1 | 1 |
| Компакт-диск, включающий: - методика поверки - руководство по эксплуатации | МП АПМ 27-16 | 1* | 1* |
| * - при поставке в один адрес - 1 компакт-диск на 10 приборов | |||
осуществляется по документу МП АПМ 27-16 «Измерители расстояния КС-СНМ-600А, КС-СНМ-600Е. Методика поверки», утверждённому ООО «Автопрогресс-М» «28» апреля
2016 г.
Основные средства поверки:
- дальномер лазерный Leica Disto D210 (рег. № 50417-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
МИ 2060-90 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-6 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
ТУ 3444-002-78481029-2015 Измерители расстояний КС-СНМ-600А, КС-СНМ-600Е. Технические условия
