| Номер в госреестре | 64767-16 |
| Наименование СИ | Осциллографы цифровые запоминающие |
| Обозначение типа СИ | С8-205/2, С8-205/4 |
| Изготовитель | Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), г.п. Менделеево |
| Год регистрации | 2016 |
| Срок свидетельства | 12.08.2021 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Осциллографы цифровые запоминающие C8-205/2, С8-205/4 (далее - осциллографы) предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов.

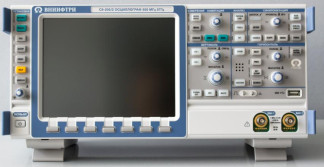

Конструктивно осциллографы выполнены в виде настольного моноблочного прибора. Для организации связи с внешними устройствами применяются интерфейсы LAN, USB 2.0 и опционально GPIB.
Принцип действия осциллографов основан на высокоскоростном аналогово-цифровом преобразовании входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа, выделяется часть сигнала, предназначенная для отображения на экране.
Осциллографы C8-205/2 и С8-205/4 отличаются друг от друга количеством входных каналов.
Осциллографы могут иметь имеют опции, приведенные в таблице 1.
Таблица 1 - Опции
| Обозначение опции | Функция |
| С8-Б1 | Логический пробник |
| С8-Б10 | Интерфейс GPIB |
| С8-Ю | Интерфейс PC/SPI |
| С8-Х2 | Интерфейс UART/RS232 |
| С8-Ю | Интерфейс CAN/LIN |
| С8-£5 | Интерфейс I2S (аудио) |
| С8-£6 | Интерфейс MIL.1553 |
| С8-£7 | Интерфейс ARINC 429 |
| С8-Ю5 | Архивная и сегментированная память |
| С8-Ю8 | Анализ спектра |
| С8-Ю1 | Анализ параметров электропитания |
| С8-Ю2 | Цифровой вольтметр (ЦВМ, DVM) |
Осциллографы имеют встроенное программное обеспечение (ПО). Метрологически значимая часть ПО осциллографов представляет собой программный продукт «05.810». ПО автоматически определяет децимальный и серийный номера осциллографа при запуске. Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 2.
Таблица 2 - Идентификационные данные (признаки) ПО
| Наименование ПО | Значение |
| Идентификационное наименование ПО | 05.810 |
| Номер версии (идентификационный номер) ПО | 05.810-02.500-03800 |
| Цифровой идентификатор ПО (контрольная сумма) | - |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.
приведены в таблице 3.
Таблица 3 - Метрологические и технические характеристики
| Наименование характеристики | Значение характеристики | |
| Число каналов | С8-205/2 | 2 |
| С8-205/4 | 4 | |
| Полоса пропускания, МГц | 500 | |
| Входное сопротивление/емкость | 50 Ом; 1 МОм/12 пФ | |
| Диапазон установки коэффициента развертки | от 1 нс/дел до 50 с/дел | |
| Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора | ±3,5-10-6 | |
| Диапазон установки коэффициента отклонения (Коткл) | входное сопротивление 50 Ом | от 1 мВ/дел до 1 В/дел |
| входное сопротивление 1 МОм | от 1 мВ/дел до 10 В/дел | |
| Пределы допускаемой относительной погрешности установки коэффициента отклонения бКоткл, % | при Коткл 10 мВ/дел и выше | ±1,5 |
| при Коткл 1, 2 и 5 мВ/дел | ±2,0 | |
| Диапазон установки постоянного смещения, В | входное сопротивление 50 Ом | ± (от 1 до 5) |
| входное сопротивление 1 МОм | от ±1 до ±97,5 | |
| Пределы допускаемой абсолютной погрешности установки постоянного смещения, В | ±(0,005 исм + 0,15 дел- КотклХ где исм - установленное смещение, В | |
| Минимальный уровень синхронизации от входа внешнего запуска, мВ, не более | 300 | |
| Напряжение питания от сети переменного тока частотой (50±0,5) Гц или (60±0,5) Гц, В | от 100 до 240 | |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 403 х 142 х 189 | |
| Масса, кг, не более (без опций и аксессуаров) | 4,5 | |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре 25 °С, % - атмосферное давление, кПа | от 0 до 50 до 90 100 ± 4 | |
наносится типографским способом на титульный лист руководства по эксплуатации и на лицевую панель осциллографа.
Комплект поставки приведен в таблице 4.
Таблица 4 - Комплект поставки
| Наименование | Обозначение | Количество, шт. |
| Осциллограф цифровой запоминающий С8-205/2 (С8-205/4) | МГФК.4111611.002 | 1 |
| Кабель питания | 1 | |
| Пассивные пробники | 2 или 4 (по количеству каналов) | |
| Руководство по эксплуатации | МГФК.4111611.002 РЭ | 1 |
| Формуляр | МГФК.4111611.002 ФО | 1 |
| Методика поверки | МГФК.4111611.002 МП | 1 |
осуществляется в соответствии с документом МГФК.411161.002 МП «Инструкция. Осциллографы цифровые запоминающие С8-205/2, С8-205/2. Методика поверки», утвержденным ФГУП «ВНИИФТРИ» 05 августа 2016 г. Знак поверки наносится на свидетельство о поверке и на лицевую поверхность осциллографа в виде наклейки или оттиска поверительного клейма.
Основное средство поверки:
- калибратор осциллографов Fluke 9500B с формирователем 9530 (рег.№ 30374-13).
Осциллографы цифровые запоминающие С8-205/2, С8-205/4. Руководство по эксплуатации МГФК.4111611.002 РЭ
1 ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
2 ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения.
3 Осциллографы цифровые запоминающие С8-205/2, С8-205/4. Технические условия ТУ 26.51.42-002-02567567-2016.
| Зарегистрировано поверок | 277 |
| Поверителей | 13 |
| Актуальность данных | 24.10.2025 |
