Государственный реестр средств измерений

Киловольтметры цифровые ПрофКиП, 64596-16

Киловольтметры цифровые ПрофКиП (далее по тексту - киловольтметры) предназначены для измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц, а так же напряжения постоянного тока.
Карточка СИ
Номер в госреестре 64596-16
Наименование СИ Киловольтметры цифровые
Обозначение типа СИ ПрофКиП
Изготовитель ЗАО "ПрофКИП", г.Мытищи
Год регистрации 2016
Срок свидетельства 13.07.2026
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать
Руководство по эксплуатации скачать

Назначение

Киловольтметры цифровые ПрофКиП (далее по тексту - киловольтметры) предназначены для измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц, а так же напряжения постоянного тока.

Описание

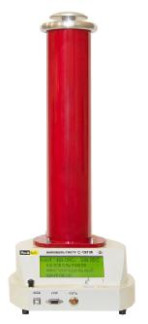

Конструктивно в одном корпусе размещены две группы высоковольтных резистивноемкостных делителей, автоматически переключающихся в зависимости от значения входного напряжения.

Функциональные узлы киловольтметров:

-    делитель высоковольтный резистивно-ёмкостной;

-    пластиковый изолятор;

-    система электромагнитных экранов;

-    плата измерения;

-    разъем питания, разъем USB для подключения к ПК, разъем для подключения модуля клавиатуры;

-    клемма заземления;

-    ЖК индикатор;

-    двухцветный светодиод индикации предела измерения, светодиод наличия высокого напряжения;

-    дисковый антикоронный экран.

Рабочее положение киловольтметра - вертикальное.

Принцип действия киловольтметров основан на масштабном преобразовании с помощью высоковольтного делителя высокого входного напряжения и измерении выходного напряжения с помощью АЦП.

Киловольтметры измеряют среднеквадратические напряжения с возможностью отображения формы и параметров кривой напряжения на дисплее ПК в масштабе реального времени.

Киловольтметры имеют следующие модификации: ПрофКиП С196М, ПрофКиП 197М и ПрофКиП С100М.

Киловольтметры отличаются габаритными размерами, метрологическими и техническими характеристиками.

Киловольтметры пломбируются от несанкционированного доступа нанесением наклеек на нижнюю часть корпуса.

Программное обеспечение

Программное обеспечение киловольтметров встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированной настройки и вмешательства, приводящих к искажению результатов измерений.

Метрологические характеристики киловольтметров нормированы с учетом влияния программного обеспечения.

Идентификационные данные программного обеспечения киловольтметров представлены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения киловольтметров

Идентификационные данные (признаки)

Значение

1

2

Идентификационное наименование ПО

Отсутствует

Номер версии (идентификационный номер) ПО

Не ниже v1.1

Цифровой идентификатор ПО

-

Уровень защиты программного обеспечения киловольтметров от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.

Технические характеристики

Основные метрологические и технические характеристики киловольтметров представлены в таблице 2.

Таблица 2 - Основные метрологические и технические характеристики киловольтметров

Наименование

характеристики

Значение для модификации

ПрофКиП

С196М

ПрофКиП

С197М

ПрофКиП

С100М

1

2

3

4

Диапазон измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц, кВ

от 0,1 до 30

от 0,1 до 40

от 1 до 75

Диапазон измерений напряжения постоянного тока, кВ

от 0,1 до 40

от 0,1 до 50

от 1 до 100

Пределы допускаемой относительной погрешности среднеквадратических значений измерений напряжения переменного тока синусоидальной формы частотой 50 Гц, %, в диапазоне значений

-    от 0,1 до 10 кВ включ.

-    св. 10 до 30 кВ включ.

-    от 0,1 до 10 кВ включ.

-    св. 10 до 40 кВ включ.

-    от 1 до 21 кВ включ.

-    св. 21 до 75 кВ включ.

±[0,3+0,03(|Xk/x|-1)] ±[0,3+0,01 (|Xk/x|-1)]

±[0,5+0,05(|Xk/x|-1)]

±[0,5+0,02(|Xk/x|-1)]

±[0,3+0,03(|Xk/x|-1)] ±[0,3+0,01 (|Xk/x|-1)]

Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, %, в диапазоне значений

-    от 0,1 до 10 кВ включ.

-    св. 10 до 40 кВ включ.

-    от 0,1 до 10 кВ включ.

-    св. 10 до 50 кВ включ.

-    от 1 до 25 кВ включ.

-    св. 25 до 100 кВ включ.

±[0,3+0,03(|Xk/x|-1)] ±[0,3+0,01 (|Xk/x|-1)]

±[0,5+0,05(|Xk/x|-1)]

±[0,5+0,02(|Xk/x|-1)]

±[0,3+0,03(|Xk/x|-1)] ±[0,3+0,01 (|Xk/x|-1)]

Рабочие условия применения:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %

-    атмосферное давление, кПа

от плюс 5 до плюс 40

от 30 до 80 от 84 до 106,7

Электропитание: напряжение, В частота, Гц

(220±22)

(50±0,5)

Масса, кг, не более

10

Габаритные размеры (ширина х длина х высота), мм, не более

260x230x585

260x230x695

где Xk - верхнее значение диапазона измерения киловольтметра, кВ х - измеренное значение напряжения, кВ

Знак утверждения типа

наносится на лицевую часть корпуса киловольтметра методом наклейки и на титульный лист паспорта методом трафаретной печати.

Комплектность

В комплект киловольтметров цифровых ПрофКиП приведен в таблице 3.

Таблица 3 - Комплектность киловольтметров цифровых ПрофКиП

Наименование

Количество

Киловольтметр

1 шт.

Кабель сетевой

1 шт.

Вставка плавкая 3,15 А

2 шт.

Паспорт

1 экз.

Методика поверки

1 экз.

Поверка

осуществляется по документу РТ-МП-3185-551-2016 «ГСИ. Киловольтметры цифровые ПрофКиП. Методика поверки», утвержденному ФБУ «Ростест-Москва» 04 апреля 2016 г.

Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного

клейма

Перечень эталонов, применяемых при поверке:

-    трансформаторы напряжения измерительные эталонные NVRD, NVOS (Госреестр № 32397-06);

-    мультиметр 3458A (Госреестр № 25900-03);

-    установка для поверки на постоянном токе электростатических киловольтметров УПК-100 (Госреестр № 5481-76).

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

1    ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»

2    ГОСТ 12.2.091-2012 «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования»

3    ТУ 422120-006-68134858-2016 «Киловольтметры цифровые ПрофКиП С100М, ПрофКиП С196М, ПрофКиП С197М. Технические условия»
