| Номер в госреестре | 63681-16 |
| Наименование СИ | Индикаторы часового типа торговой марки "NORGAU" |
| Обозначение типа СИ | 042 035, 042 042 |
| Изготовитель | "Guilin Guanglu Measuring Instrument Co., Ltd.", Китай |
| Год регистрации | 2016 |
| Срок свидетельства | 12.04.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Индикаторы часового типа торговой марки «NORGAU» серий 042 035, 042 042 (далее по тексту - индикаторы) предназначены для абсолютных и относительных измерений линейных размеров, контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей.
Индикаторы изготавливаются следующих серий:

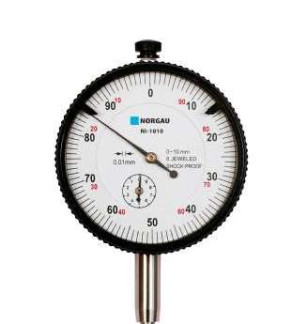

- 042 035 - с отсчетом по круговой шкале (рисунок 1, а, б);
- 042 042 - с цифровым отсчетным устройством (рисунок 2, а).
Индикатор серии 042 035 представляет собой корпус с передаточным механизмом, шкалой, стрелкой и измерительным стержнем. Круговая шкала вращается посредством подвижного ободка.
Передаточный механизм - это устройство, которое преобразует малые линейные перемещения измерительного стержня, осуществляемые параллельно шкале, в пропорциональные угловые перемещения стрелки отсчетного устройства.
Индикаторы серии 042 035 отличаются между собой диапазоном измерений и ценой деления (рисунок 1, а, б)
Индикаторы серии 042 042 представляют собой устройство, которое преобразует малые линейные перемещения измерительного стержня, осуществляемое параллельно шкале, в пропорциональное изменение напряжения в электрической схеме блока цифровой индикации.
Результаты измерений выводятся на жидкокристаллический экран передней панели индикаторов.
В корпус индикаторов серии 042 042 встроены кнопки, с помощью которых осуществляется ряд специальных функций, таких как включение/выключение индикатора (OFF/ON), установки нуля (ZERO), выбор абсолютных или относительных измерений (ABS), выбора режима единиц измерений мм/дюйм (in/mm) и др.
Питание индикаторов серии 042 042 осуществляется от встроенного источника питания.
Индикаторы серии 042 035 могут изготавливаться с регулируемым полем допуска.
Индикаторы всех серий могут комплектоваться ушком для крепления.
| NORGAU Товарный знак «NORGAU» наносится на паспорт индикаторов типографским методом, на циферблат и на футляр индикаторов краской или методом лазерной маркировки.
а)
Таблица 1 - Основные технические и метрологические характеристики индикаторов серии 042 035
| Диапазон измерений, мм | Цена деления, мм | Наибольшая алгебраическая разность погрешностей при прямом или обратном ходе измерительного стержня, мкм | Диаметр индикатора, мм | ||
| на любом участке диапазона измерений, мм | на всем диапазоне измерений | ||||
| 0,1 | 1 | ||||
| От 0 до 1 | 0,001 | 3 | — | 5 | 58 |
| От 0 до 5 | 0,001 | 5 | 9 | 10 | 58 |
| От 0 до 10 | 0,01 | 5 | 10 | 15 | 58 |
| От 0 до 30 | 0,01 | 7 | 12 | 20 | 58 |
| От 0 до 50 | 0,01 | 8 | 13 | 30 | 58 |
| От 0 до 100 | 0,01 | 12 | 20 | 35 | 78 |
Таблица 2 - Размах и вариация показаний, измерительное усилие при прямом ходе измерительного стержня индикаторов серии 042 035 __
| Диапазон измерений, мм | Цена деления, мм | Размах показаний, мкм | Вариация показаний, мкм | Измерительное усилие при прямом ходе, Н |
| От 0 до 1 | 0,001 | 1 | 2 | От 0,9 до 2,0 |
| От 0 до 5 | 0,001 | 2 | 4 | От 0,4 до 1,5 |
| От 0 до 10 | 0,01 | 3 | 4 | От 0,4 до 2,0 |
| От 0 до 30 | 0,01 | 5 | 5 | От 0,4 до 2,5 |
| От 0 до 50 | 0,01 | 5 | 6 | От 0,4 до 3,0 |
| От 0 до 100 | 0,01 | 6 | 9 | От 0,4 до 3,2 |
Таблица 3 - Основные технические и метрологические характеристики индикаторов серии
042 042
| Диапазон измерений, мм | Шаг дискретности, мм | Наибольшая алгебраическая разность погрешностей на всем диапазоне измерений при прямом или обратном ходе измерительного стержня, мкм | Измерительное усилие при прямом ходе, Н | Диаметр циферблата, мм |
| От 0 до 12,7 | 0,001 | 5 | От 0,9 до 1,5 | 60 |
| От 0 до 12,7 | 0,01 | 20 | От 0,4 до 1,5 | 60 |
| От 0 до 25 | 0,001 | 6 | От 0,9 до 2,3 | 60 |
| От 0 до 25 | 0,01 | 20 | От 0,4 до 2,3 | 60 |
| От 0 до 50 | 0,001 | 8 | От 0,9 до 2,5 | 60 |
| От 0 до 50 | 0,01 | 40 | От 0,4 до 2,5 | 60 |
Присоединительный диаметр гильзы индикаторов 8h8 (8-0,022 мм).
Средний срок службы не менее 5 лет.
Диапазон рабочих температур от 15 до 25 °С.
Относительная влажность воздуха не более 70 %.
наносится на наружную поверхность футляра индикатора методом наклейки и на титульном листе паспорта типографским методом.
Таблица 4 - Комплектность средств измерений
| Наименование | Количество |
| Индикатор часового типа | 1 шт. |
| элемент питания (для индикаторов серии 042 042) | 1 шт. |
| ушко для крепления (по дополнительному заказу) | 1 шт. |
| футляр | 1 шт. |
| паспорт | 1 экз. |
| методика поверки | 1экз. |
осуществляется в соответствии с документом МП 63681-16 «Индикаторы часового типа торговой марки «NORGAU» серий 042 035, 042 042. Методика поверки», утвержденным ФГУП «ВНИИМС» 15 декабря 2015 г.
Основные средства поверки:
- прибор для поверки измерительных головок и датчиков Optimar 100 с пределом допускаемой абсолютной погрешности (0,2+L/100) мкм, L - в мм (Госреестр № 36893-08);
- меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011;
- стойка С-Ш по ГОСТ 10197-70.
Знак поверки в виде голографической наклейки наносится на корпус индикатора, как указано на рисунках 1, в и 2, б.
Знак поверки в виде оттиска клейма поверителя наносится на свидетельство о поверке.
Метод измерений изложен в разделе «Порядок работы» паспорта индикаторов.
Нормативные и технические документы, устанавливающие требования к индикаторам часового типа торговой марки «NORGAU» серий 042 035, 042 042
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1 • 10-9 ...50 м и длин волн в диапазоне 0,2 ... 50 мкм».
Техническая документация фирмы-изготовителя.
| Зарегистрировано поверок | 5725 |
| Поверителей | 121 |
| Актуальность данных | 08.12.2025 |
