| Номер в госреестре | 63267-16 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | LZZBJ9-35W2G1 |
| Изготовитель | "Dalian No.1 Instrument Transformer Co., Ltd.", Китай |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы тока LZZBJ9-35W2G1 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты, в составе комплектных распределительных устройств.
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы по принципу конструкции - опорные, с литой изоляцией. По числу ступеней трансформации - одноступенчатые, с четырьмя вторичными обмотками - две для измерений и учета и две для защиты. При установке помещаются в ячейку комплектного распределительного устройства.

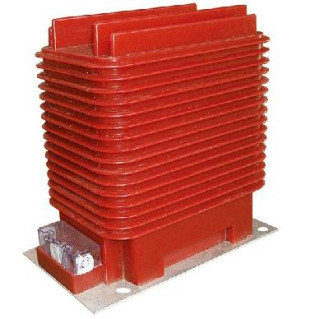

Внешний трансформаторов, места пломбирования и нанесения знака поверки представлены на рисунке 1
Первичные и вторичные обмотки залиты компаундом, который обеспечивает основную изоляцию и формирует корпус трансформаторов. Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде контактных площадок с двумя отверстиями для болтов М12. Вторичные обмотки выведены в литую коробку для зажимов, закрытую пластмассовой крышкой и расположенную у основания трансформаторов на узкой боковой стенке. Крышка, закрывающая зажимы, пломбируется для исключения несанкционированного доступа.
Рабочее положение трансформаторов в пространстве - любое. На боковой стенке корпуса трансформаторы имеют табличку технических данных.
| Наименование характеристики | Значение |
| Номинальное напряжение трансформатора ином, кВ | 35 |
| Наибольшее рабочее напряжение, кВ | 40,5 |
| Номинальное значение силы первичного тока, А | 150; 300; 600 |
| Номинальное значение силы вторичного тока, А | 5 |
| Номинальная частота переменного тока, Гц | 50 |
| Класс точности вторичных обмоток для измерений и учета | 0,5; 0,2S |
| Класс точности вторичных обмоток для защиты | 10Р |
| Номинальные вторичные нагрузки обмоток для измерений и учета с коэффициентом мощности cos ф2 = 0,8, В-А | 15; 30 |
| Номинальная вторичная нагрузка вторичных обмоток для защиты с коэффициентом мощности cos ф2 = 0,8, В-А | 30 |
| Номинальный коэффициент безопасности вторичных обмоток для измерений и учета, не более | 10; 20 |
| Номинальная предельная кратность вторичных обмоток для защиты, не менее | 15 |
| Средняя наработка на отказ, не менее, ч | 400 000 |
| Средний срок службы, не менее, лет | 35 |
| Габаритные размеры (длинахширинахвысота), не более, мм | 490x300x440 |
| Масса трансформатора, не более, кг | 93 |
| Климатическое исполнение и категория размещения УЗ по ГОСТ 15150-69, при этом диапазон изменения температуры окружающего воздуха от минус 5 °С до 40 °С. | |
наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.
Таблица 2 - Комплектность
| № п/п | Наименование изделия | Количество |
| 1 | Трансформатор тока LZZBJ9-35W2G1 Зав. №№ 090804353 - 090804367; 090804562 - 090804591 | 45 шт. |
| 2 | Паспорт | 45 экз. |
осуществляется в соответствии с документом ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки приведены в таблице 3.
| Наименование | Г осреестр № | Характеристики |
| Трансформатор тока измерительный лабораторный ТТИ-5000.5 | 27007-04 | Номинальные значения первичного тока от 5 до 5000 А, номинальный вторичный ток 5 А, кл. т. 0,05 |
| Прибор сравнения КНТ-05 | 37854-08 | Пределы измерений токовой и угловой погрешности: (0,2; 2,0; 20) %, (20; 200; 2000) мин., пределы основной абсолютной погрешности ± (0,001 ± 0,03•А) %, ± (0,1 ± 0,05-А) мин. |
| Магазин нагрузок МР3027 | 34915-07 | Номинальный ток 5 А, пределы допускаемого значения основной погрешности нагрузки от их номинального значения ± 4 %). |
отсутствуют.
Нормативные и технические документы, устанавливающие требования к трансформаторам тока LZZBJ9-35W2G1
1 ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
2 Техническая документация фирмы изготовителя.
| Зарегистрировано поверок | 93 |
| Поверителей | 2 |
| Актуальность данных | 03.11.2025 |
