| Номер в госреестре | 63126-16 |
| Наименование СИ | Рефлектометры оптические |
| Обозначение типа СИ | AQ7280 |
| Изготовитель | "Yokogawa Test & Measurement Corporation", Япония; Фирма "Yokogawa Electric Corporation", Япония (срок свидетельства: 17.02.2021) |
| Год регистрации | 2016 |
| Срок свидетельства | 17.02.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Рефлектометры оптические AQ7280 (далее по тексту - рефлектометры) предназначены для измерений ослабления методом обратного рассеяния в одномодовых и многомодовых оптических волокнах оптических кабелей, расстояния до мест неоднородностей, оценки неоднородностей оптического кабеля и измерений мощности оптического излучения.
Принцип действия рефлектометра основан на измерении сигнала обратного рэлеевско-го рассеяния при прохождении по оптическому волокну одиночного оптического импульса. Сигнал обратного рассеяния регистрируется оптическим приемником, преобразуется в цифровую форму и многократно усредняется. Полученные значения сигнала обрабатываются и отображаются на экране в виде рефлектограммы. В рефлектометре имеется возможность сохранения результатов измерения (рефлектограммы) в виде файлов и передача их в персональный компьютер (ПК) через порт mini USB.
Рефлектометр представляет собой прибор, состоящий из базового блока и сменных оптических блоков:
- сменные рефлектометрические блоки представлены следующими моделями: AQ7282A, AQ7283A, AQ7284A AQ7285A AQ7283F, AQ7283H, AQ7284H, AQ7283K, AQ7282M, отличающиеся длинами волн измерения, значениями динамического диапазона и мертвой зоны;
- сменные блоки измерителя мощности оптического излучения (OPM) и источника видимого излучения (VLS) представлены следующими моделями: AQ2780, AQ2781 - измерители мощности на стандартный диапазон и диапазон высоких уровней мощности соответственно; AQ2780V, AQ2781V - измерители мощности на стандартный диапазон и диапазон высоких уровней мощности соответственно с источником видимого излучения; AQ4780 - только источник видимого излучения.
Сменные рефлектометрические блоки могут быть оборудованы в зависимости от требований заказчика опциями измерителя мощности и источника оптического излучения, использующими в качестве порта входа-выхода порт рефлектометра.
Принцип действия измерителя мощности основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму. Принцип действия источника оптического излучения основан на преобразовании электрического тока в оптическое излучение в полупроводниковых лазерах с применением схемы стабилизации мощности излучения; предусмотрен режим генерации непрерывного оптического излучения, а также модулированного оптического излучения с частотами 270 Гц, 1 кГц,
2 кГц. Источник видимого излучения основан на полупроводниковом лазере с длиной волны 650 нм и служит для визуального обнаружения повреждений в волоконно-оптической линии.

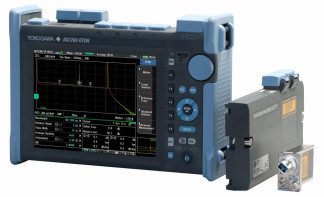

Прибор выполнен в прямоугольном корпусе в виде переносного прибора. На лицевой панели рефлектометра расположены кнопки управления и цветной сенсорный дисплей.
Для ограничения доступа внутрь корпуса прибора производится его пломбирование в области крепежных винтов на нижней панели рефлектометра.
Метрологически значимая часть программного обеспечения (далее по тексту - ПО) прошита в памяти микроконтроллера прибора. Интерфейсная часть ПО запускается на приборе и служит для отображения, обработки и сохранения результатов измерений.
Идентификационные данные (признаки) метрологически значимой части программного обеспечения указаны в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | AQ7280 firmware |
| Номер версии (идентификационный номер) ПО | R1.02 |
| Цифровой идентификатор ПО | E248DE76 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню защиты «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2
| Наименование характеристики | Значение характеристики моделей сменных рефлектометрических блоков | ||
| модель AQ7282A | модель AQ7283A | модель AQ7284A | |
| Тип волокна | одномодовое 9/125 мкм | ||
| Рабочие длины волн, нм | 1310±25 1550±25 | 1310±25 1550±25 | 1310±25 1550±25 |
| Динамический диапазон измерений ослабления1, дБ, не менее (при длительности импульса 20 мкс, усреднении 3 мин, по уровню 98% от максимума шумов / по уровню SNR=1) | для длины волны 1310 нм: 36 / 38 для длины волны 1550 нм: 34 / 36 | для длины волны 1310 нм: 40 / 42 для длины волны 1550 нм: 38 / 40 | для длины волны 1310 нм: 44 / 46 для длины волны 1550 нм: 43 / 45 |
| Пределы допускаемой абсолютной погрешности измерения ослабления, дБ | ДА= ± 0,03 •А, где А - измеряемое ослабление, дБ | ||
| Диапазоны измеряемых длин, км | 0 - 0,2; 0 - 0,5; 0 - 1; 0 - 2; 0 - 5; 0 - 10; 0 - 20; 0 - 30; 0 - 50; 0 - 100; 0 - 200; 0 - 300; 0 - 400; 0 - 512 | ||
| Пределы допускаемой основной абсолютной погрешности при измерении длины, м | ДЬ = ± (0,75 + 210-5L + 5), где L - измеряемая длина, м; 5 - дискретность отсчета в измеряемом диапазоне длин, м | ||
| Мертвая зона при измерении ослабления, не более, м - для длины волны 1310 нм - для длины волны 1550 нм | 3,5 4 | ||
| Мертвая зона при измерении положения неоднородности, не более, м | 0,6 | ||
| Длительность зондирующих импульсов, нс | 3, 10, 20, 30, 50, 100, 200, 300, 500, 1000, 2000, 5000, 10000, 20000 | ||
| 1 Динамический диапазон - разность в децибелах между уровнем сигнала, рассеянного от ближнего к прибору конца измеряемого оптического кабеля, и уровнем шумов при длительности импульса 20 мкс (в одномодовом режиме). | |||
| Наименование характеристики | Значение характеристики моделей сменных рефлектометрических блоков | ||
| модель AQ7285A | модель AQ7283F | модель AQ7283H | |
| Тип волокна | одномодовое 9/125 мкм | ||
| Рабочие длины волн, нм | 1310±25 1550±25 | 1310±25 1550±25 1650 ± 5 | 1310±25 1550±25 1625±25 |
| Динамический диапазон измерений ослабления1, дБ, не менее (при длительности импульса 20 мкс, усреднении 3 мин, по уровню 98% от максимума шумов / по уровню SNR=1) | для длины волны 1310 нм: 48 / 50 для длины волны 1550 нм: 48 / 50 | для длины волны 1310 нм: 40 / 42 для длины волны 1550 нм: 38 / 40 для длины волны 1650 нм: 38 / 40 | для длины волны 1310 нм: 40 / 42 для длины волны 1550 нм: 38 / 40 для длины волны 1625 нм: 37 / 39 |
| Пределы допускаемой абсолютной погрешности измерения ослабления, дБ | ДА= ± 0,03 •А, где А - измеряемое ослабление, дБ | ||
| Диапазоны измеряемых длин, км | 0 - 0,2; 0 - 0,5; 0 - 1; 0 - 2; 0 - 5; 0 - 10; 0 - 20; 0 - 30; 0 - 50; 0 - 100; 0 - 200; 0 - 300; 0 - 400; 0 - 512 | ||
| Пределы допускаемой основной абсолютной погрешности при измерении длины, м | ДЬ = ± (0,75 + 210-5L + 5), где L - измеряемая длина, м; 5 - дискретность отсчета в измеряемом диапазоне длин, м | ||
| Мертвая зона при измерении ослабления, не более, м - для длины волны 1310 нм - для длины волны 1550 нм - для длины волны 1625 нм - для длины волны 1650 нм | 3,5 4 4 4 | ||
| Мертвая зона при измерении положения неоднородности, не более, м | 0,5 | 0,6 | |
| Длительность зондирующих импульсов, нс | 3, 10, 20, 30, 50, 100, 200, 300, 500, 1000, 2000, 5000, 10000, 20000 | ||
| 1 Динамический диапазон - разность в децибелах между уровнем сигнала, рассеянного от ближнего к прибору конца измеряемого оптического кабеля, и уровнем шумов при длительности импульса 20 мкс (в одномодовом режиме). | |||
Таблица 4
| Наименование характеристики | Значение характеристики моделей сменных рефлектометрических блоков | ||
| модель AQ7284H | модель AQ7283K | модель AQ7282M | |
| Тип волокна | одномодовое 9/125 мкм | многомодовое 50/125 мкм 62,5/125 мкм | |
| Рабочие длины волн, нм | 1310±25 1550±25 1625 ±25 | 1310±25 1490 ± 25 1550±25 1625 ±25 | 850 ± 30 1300±30 |
| Наименование характеристики | Значение характеристики моделей сменных рефлектометрических блоков | ||
| модель AQ7284Н | модель AQ7283K | модель AQ7282M | |
| Динамический диапазон измерений ослабления1, дБ, не менее (усреднении 3 мин, по уровню 98% от максимума шумов / по уровню SNR=1) | при длительности импульса 20 мкс | при длительности импульса 500 нс: для длины волны 850 нм: 23 / 25 при длительности импульса 1 мкс: для длины волны 1300 нм: 25 / 27 | |
| для длины волны 1310 нм: 44 / 46 для длины волны 1550 нм: 43 / 45 для длины волны 1625 нм: 42 / 44 | для длины волны 1310 нм: 40 / 42 для длины волны 1490 нм: 36 / 38 для длины волны 1550 нм: 38 / 40 для длины волны 1650 нм: 38 / 40 | ||
| Пределы допускаемой абсолютной погрешности измерения ослабления, дБ | ДА= ± 0,03 •А, где А - измеряемое ослабление, дБ | ||
| 1 Динамический диапазон - разность в децибелах между уровнем сигнала ближнего к прибору конца измеряемого оптического кабеля, и уровнем шум сти импульса 20 мкс (в одномодовом режиме), при длительности импульса волны 850 нм и 1 мкс для длины волны 1300 нм (в многомодовом | , рассеянного от юв при длительно-500 нс для длины режиме) | ||
| Диапазоны измеряемых длин, км | 0 - 0,2; 0 - 0,5; 0 - 1; 0 - 2; 0 - 5; 0 - 10; 0 - 20; 0 - 30; 0 - 50; 0 - 100; 0 - 200; 0 - 300; 0 - 400; 0 - 512 | 0 - 0,2; 0 - 0,5; 0 - 1; 0 - 2; 0 - 5; 0 - 10; 0 - 20; 0 - 30; 0 - 50; 0 - 100 | |
| Пределы допускаемой основной абсолютной погрешности при измерении длины, м | ДЬ = ± (0,75 + 2 10-5L + 5), где L - измеряемая длина, м; 5 - дискретность отсчета в измеряемом диапазоне длин, м | ||
| Мертвая зона при измерении ослабления, не более, м - для длины волны 1310 нм - для длины волны 1490 нм - для длины волны 1550 нм - для длины волны 1625 нм - для длины волны 1650 нм - для длины волны 850 нм - для длины волны 1300 нм | 3,5 4 4 4 4 4 5 | ||
| Мертвая зона при измерении положения неоднородности не более, м | 0,6 | ||
| Длительность зондирующих импульсов, нс | 3, 10, 20, 30, 50, 100, 200, 300, 500, 1000, 2000, 5000, 10000, 20000 | для длины волны 850 нм: 3, 10, 20, 30, 50, 100, 200, 300, 500, 1000 для длины волны 1300 нм: 3, 10, 20, 30, 50, 100, 200, 300, 500, 1000, 2000, 5000 | |
| Наименование характеристики | Значение характеристики для опций измерителя мощности и источника оптического излучения рефлектометра |
| модель модель модель модель AQ7282A AQ7283A AQ7284A AQ7285A | |
| Длины волн градуировки, нм | 1310, 1490, 1550, 1625, 1650 |
| Диапазон отображаемых значений уровня средней мощности оптического излучения, дБм* | от минус 50 до минус 10 |
| Диапазон измерений уровня средней мощности оптического излучения, дБм | от минус 20 до минус 10 |
| Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн градуировки, дБ | ± 0,5 |
| Длины волн излучения источника, нм | 1310±25 1550±25 |
| Уровень выходной мощности источника в непрерывном режиме, дБм, не менее | минус 4 |
| Нестабильность уровня мощности излучения источника в непрерывном режиме за 5 мин (после 5 мин прогрева), дБ, не более | ± 0,05 |
| * здесь и далее (дБм) обозначает (дБ) относительно 1 мВт | |
Таблица 6
| Наименование характеристики | Значение характеристики для опций измерителя мощности и источника оптического излучения рефлектометра |
| модель модель модель модель AQ7283F AQ7283H AQ7284H AQ7283K | |
| Длины волн градуировки, нм | 1310, 1490, 1550, 1625, 1650 |
| Диапазон отображаемых значений уровня средней мощности оптического излучения, дБм | от минус 50 до минус 10 |
| Диапазон измерений уровня средней мощности оптического излучения, дБм | от минус 20 до минус 10 |
| Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн градуировки, дБ | ± 0,5 |
| Наименование характеристики | Значение характеристики для опций измерителя мощности и источника оптического излучения рефлектометра | |||
| модель AQ7283F | модель AQ7283H | модель AQ7284Н | модель AQ7283К | |
| Длины волн излучения источника, нм | 1310±25 1550±25 1650± 10 | 1310±25 1550±25 1625 ±25 | 1310±25 1550±25 1490±25 1625±25 | |
| Уровень выходной мощности источника в непрерывном режиме, дБм, не менее | минус 4 | |||
| Нестабильность уровня мощности излучения источника в непрерывном режиме за 5 мин (после 5 мин прогрева), дБ, не более для 1310 и 1550 нм для 1490, 1625 и 1650 нм | ± 0,05 ± 0,15 | |||
Таблица 7
| Наименование характеристики | Значение характеристики для блоков измерителя мощности | ||
| модель модель AQ2780 AQ2780V | модель модель AQ2781 AQ2781V | ||
| Длины волн градуировки, нм | 850, 1300, 1310, 1490, 1550, 1625, 1650 | ||
| Диапазон отображаемых значений уровня средней мощности оптического излучения, дБм | от минус 70 до 10 | от минус 50 до 27 | |
| Диапазон измерений уровня средней мощности оптического излучения (Р), дБм Непрерывное: Модулированное: | от минус 60 до 10 от минус 60 до 7 | от минус 40 до 27 от минус 40 до 24 | |
| Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн градуировки | 850 нм | ± (0'4 * X ] | • (“ * ?) |
| 1300 1310 1490 1550 1625 1650 нм | • (°'3+A) | • (* ?) | |
| где A - измеренное значение мощности в нВт: A=100,1P6 | |||
| Электропитание осуществляется: - от встроенной аккумуляторной батареи; - от сети переменного тока через блок питания (сетевой адаптер): напряжением, В частотой, Гц | 220 ± 22 50 ± 1 |
| Г абаритные размеры, мм, не более | 287 х 210 х 80 |
| Масса, кг, не более | 3 |
| Условия эксплуатации: Температура окружающей среды, °С - при питании от аккумуляторной батареи - при питании от сетевого адаптера - при зарядке аккумуляторной батареи Относительная влажность воздуха, (без конденсации влаги), % - при питании от аккумуляторной батареи - при питании от сетевого адаптера | от минус 10 до плюс 50 от 0 до плюс 40 от 0 до плюс 35 от 0 до 90 от 20 до 90 |
наносится на титульный лист Руководства по эксплуатации печатным способом и в виде наклейки на нижнюю панель корпуса рефлектометра методом наклеивания.
представлена в таблице 9.
Таблица 9
| Наименование | Количество, шт. |
| Рефлектометр оптический AQ7280 | 1 |
| Сменный рефлектометрический блок * со сменным оптическим адаптером FC; SC; LC; ST ** | 1 |
| Сменный блок измерителя мощности и источника видимого излучения* со сменным оптическим адаптером 2,5; 1,25; SC; FC ** | 1 |
| Аккумуляторная батарея Li-Ion | 1 |
| Блок питания (сетевой адаптер) | 1 |
| Компакт-диск с программным обеспечением | 1 |
| Наручный ремень | 1 |
| Наплечный ремень | 1 |
| Руководство по эксплуатации | 1 |
| Кейс для транспортировки | 1 |
• * тип модели указывается при заказе
• ** тип и количество адаптеров указывается при заказе в соответствии с рефлектометри-ческим блоком, блоком измерителя мощности и источника видимого излучения
осуществляется по документам Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки» и ГОСТ Р 8.720-2010 «Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи информации. Методика поверки».
Основные средства поверки:
1 Г осударственный рабочий эталон единиц длины и ослабления в световоде в диапазонах от 0,06 до 600,00 км и от 0,5 до 20,0 дБ. Регистрационный номер в реестре Федерального информационного фонда 3.1.ZZA.0035.2015.
Основные метрологические характеристики:
Рабочие длины волн оптического излучения: 850 ± 30, 1300 ± 30, 1310 ± 30, 1490 ± 30, 1550 ± 30 нм, 1625 ± 30.
Диапазон воспроизведения единицы длины: для длин волн 850 и 1300 нм 0,07 - 100 км; для длин волн 1310, 1490, 1550, 1625 нм от 0,06 до 600 км.
Пределы абсолютной погрешности при воспроизведении длины: D = ± (0,15 + 5 10-6L), где L - воспроизводимая длина, м.
Диапазон воспроизведения единицы ослабления от 0,5 до 20 дБ.
Пределы абсолютной погрешности при воспроизведении единицы ослабления: для длин волн 850 и 1300 нм ± 0,02A; для длин волн 1310, 1490, 1550, 1625 нм ± 0,015A, где А -измеряемое вносимое ослабление, дБ.
2 Государственный рабочий эталон единицы средней мощности оптического излучения
11 2
в волоконно-оптических системах передачи в диапазоне от 10 до 10 на длинах волн от 500 до 1700 нм. Регистрационный номер в реестре Федерального информационного фонда 3.1.ZZA.0029.2015.
Основные метрологические характеристики:
-11 -2
- диапазон измеряемой средней мощности оптического излучения (10 - 10 ) Вт
- длины волн градуировки измерителя мощности, фиксированные в диапазонах: 632,8 нм; 840 - 860 нм; 1064 нм; 1300 - 1320 нм; 1540 - 1560 нм; 1485 - 1495 нм; 1620 -1630 нм;
- пределы допускаемой относительной погрешности измерений средней мощности оп-
-11 -3
тического излучения на длинах волн градуировки: в диапазоне от 10 - 2 10 включительно
3 2
± 2,5 %; в диапазоне от 10 - 10 Вт включительно ± 3,5 %;
- пределы допускаемой относительной погрешности измерений средней мощности оптического излучения в рабочем спектральном диапазоне ± 5 %.
3 Спектральная установка из состава Государственного рабочего эталона единицы
средней мощности оптического излучения в волоконно-оптических системах передачи в диапа--11 -2
зоне от 10 до 10 на длинах волн от 500 до 1700 нм. Регистрационный номер в реестре Федерального информационного фонда 3.1.ZZA.0029.2015.
Основные метрологические характеристики:
- рабочий диапазон длин волн 500 - 1700 нм;
- пределы допускаемой абсолютной погрешности градуировки монохроматора по шкале длин волн ± 1 нм;
4 Осциллограф цифровой запоминающий WaveJet 352, ГР СИ № 32488-06.
Основные метрологические характеристики:
Диапазон измерений: 0 - 500 МГц.
Погрешность измерений: ± 1,5 %.
«Рефлектометр оптический AQ7280. Руководство по эксплуатации», разделы 6, 9 «Измерения OTDR», «Опции /SLS, /VLS, /OPM, /PC».
Нормативные документы, устанавливающие требования к рефлектометрам оптическим AQ7280
ГОСТ 8.585-2013 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».
