| Номер в госреестре | 62726-15 |
| Наименование СИ | Анализаторы электрических цепей векторные |
| Обозначение типа СИ | E5071C |
| Изготовитель | Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия |
| Год регистрации | 2015 |
| Срок свидетельства | 16.12.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы электрических цепей векторные E5071C (далее - анализаторы) предназначены для измерений комплексных S-параметров двух и четырехполюсных устройств в коаксиальных трактах.
Анализаторы применяются в процессе разработки, ремонта и эксплуатации радиотехнических устройств, в том числе в составе автоматизированных измерительных систем.
Принцип действия анализаторов основан на возможности раздельного измерения параметров падающей и отраженной волны сигнала с применением направленных ответвителей. В своём составе анализатор содержит генератор качающейся частоты (ГКЧ), двухканальный приёмник с двумя опорными смесителями и блок измерений S-параметров. ГКЧ формирует высокостабильный по амплитуде сигнал в полосе частот от 9 кГц до 20 ГГц (в зависимости от установленной опции).

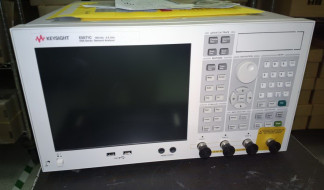

Конструктивно анализатор выполнен в виде настольного моноблока. В анализаторе имеется встроенная система самодиагностики.
Анализатор обеспечивает измерение частотных, амплитудных и фазовых характеристик различных устройств. В анализаторе реализованы все виды векторной коррекции системных ошибок, в том числе поддерживаются модули электронной калибровки. Путём трансформации данных из частотной области во временную анализатор позволяет точно локализовать место обрыва. Анализаторы применяются в процессе разработки, ремонта и эксплуатации радиотехнических устройств, в том числе в составе автоматизированных измерительных систем, оборудованы разъёмами для подключения GPIB, LAN, USB
Анализаторы поставляются со следующими опциями, приведёнными в таблице 1.
Таблица 1
| Название опции | Описание |
| 008 | Режим измерения с независимым смещением частоты синтезатора относительно приёмника |
| 010 | Анализ во временной области |
| 017 | Извлекаемый источник хранения данных |
| 019 | Стандартный источник хранения данных |
| 1Е5 | Высокостабильный источник опорной частоты |
| 240 | 2-х портовый измерительный блок с частотным диапазоном от 9 кГц до 4,5 ГГц без цепей подачи смещения |
| 245 | 2-х портовый измерительный блок с частотным диапазоном от 100 кГц до 4,5 ГГц с цепями подачи смещения |
| 260 | 2-х портовый измерительный блок с частотным диапазоном от 9 кГц до 6,5 ГГц без цепей подачи смещения |
| 265 | 2-х портовый измерительный блок с частотным диапазоном от 100 кГц до 6,5 ГГц с цепями подачи смещения |
| 280 | 2-х портовый измерительный блок с частотным диапазоном от 9 кГц до 8,5 ГГц без цепей подачи смещения |
| 285 | 2-х портовый измерительный блок с частотным диапазоном от 100 кГц до 8,5 ГГц с цепями подачи смещения |
| Название опции | Описание |
| 2D5 | 2-х портовый измерительный блок с частотным диапазоном от 300 кГц до 14 ГГц с цепями подачи смещения |
| 2K5 | 2-х портовый измерительный блок с частотным диапазоном от 300 кГц до 20 ГГц с цепями подачи смещения |
| 440 | 4-х портовый измерительный блок с частотным диапазоном от 9 кГц до 4,5 ГГц без цепей подачи смещения |
| 445 | 4-х портовый измерительный блок с частотным диапазоном от 100 кГц до 4,5 ГГц с цепями подачи смещения |
| 460 | 4-х портовый измерительный блок с частотным диапазоном от 9 кГц до 6,5 ГГц без цепей подачи смещения |
| 465 | 4-х портовый измерительный блок с частотным диапазоном от 100 кГц до 6,5 ГГц с цепями подачи смещения |
| 480 | 4-х портовый измерительный блок с частотным диапазоном от 9 кГц до 8,5 ГГц без цепей подачи смещения |
| 485 | 4-х портовый измерительный блок с частотным диапазоном от 100 кГц до 8,5 ГГц с цепями подачи смещения |
| 4D5 | 4-х портовый измерительный блок с частотным диапазоном от 300 кГц до 14 ГГц с цепями подачи смещения |
| 4K5 | 4-х портовый измерительный блок с частотным диапазоном от 300 кГц до 20 ГГц с цепями подачи смещения |
| TDR | Расширение функции анализа во временной области |
| UNQ | Стандартный источник опорной частоты |
| E5092A | Конфигурируемый многопортовый блок с частотным диапазоном от 50 МГц до 20 ГГц |
| E5092A- 020 | Коммутация сигналов до 20 ГГц |
б -наклейка для защиты от несанкционированного доступа Рисунок 2 - Внешний вид. Вид сзади
Анализаторы работают под управлением программного обеспечения (ПО), предназначенного для управления, вывода результатов технического анализа и спектра сигналов на экран монитора анализатора. Идентификационные данные метрологически значимой части ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | E5071C Network Analyzers Firmware |
| Номер версии (идентификационный номер) ПО | Не ниже В.12.03 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
анализаторов приведены в таблицах 3-5.
Таблица 3
| Наименование характеристики | Значение |
| Частотный диапазон - опция 230/430 - опция 240/440 - опция 260/460 - опция 280/480 - опция 235/435 - опция 245/445 - опция 265/465 | от 9 кГц до 3 ГГц от 9 кГц до 4,5 ГГц от 9 кГц до 6,5 ГГц от 9 кГц до 8,5 ГГц от 100 кГц до 3 ГГц от 100 кГц до 4,5 ГГц от 100 кГц до 6,5 ГГц |
| Наименование характеристики | Значение |
| - опция 285/485 | от 100 кГц до 8,5 ГГц |
| - опция 2D5/4D5 | от 300 кГц до 14 ГГц |
| - опция 2K5/4K5 | от 300 кГц до 20 ГГц |
| Разрешающая способность установки частоты | 1 Гц |
| Пределы относительной погрешности установ- | |
| ки частоты | |
| - стандартное исполнение (опция UNQ) - опция 1 Е5 | ± 5 • 10-6 ± 5 • 10-8 |
| Динамический диапазон измерения коэффициента передачи, дБ (опции 230/235/240/245/260/265/280/285/430/435/440/445/460/465/480/485) | |
| При ПЧ = 3 кГц в частотном диапазоне: | |
| от 9 кГц до 300 кГц включ. | 72 |
| св. 300 кГц »10 МГц » | 82 |
| »10 МГц » 6 ГГц » | 98 |
| » 6 ГГц » 8,5 ГГц » | 92 |
| При ПЧ = 10 Гц в частотном диапазоне: | |
| от 9 кГц до 300 кГц включ. | 97 |
| св. 300 кГц » 10 МГц » | 107 |
| » 10 МГц » 6 ГГц » | 123 |
| » 6 » 8,5 ГГц » | 117 |
| Динамический диапазон измерения коэффициента передачи, дБ (опции 2D5/2K5/4D5/4K5) | |
| При ПЧ = 3 кГц в частотном диапазоне: | |
| от 300 кГц до 1 МГц включ. | 70 |
| св. 1 » 10 МГц » | 82 |
| » 10 » 100 МГц » | 95 |
| » 100 МГц » 6 ГГц » | 98 |
| » 6 » 8,5 ГГц » | 92 |
| » 8,5 » 10,5 ГГц » | 80 |
| » 10,5 » 15 ГГц » | 75 |
| » 15 » 20 ГГц » | 71 |
| При ПЧ = 10 Гц в частотном диапазоне: | |
| » 300 кГц » 1 МГц включ. | 95 |
| св.1 » 10 МГц » | 107 |
| » 10 » 100 МГц » | 120 |
| » 100 МГц » 6 ГГц » | 123 |
| » 6 » 8 ГГц » | 117 |
| » 8 » 8,5 ГГц » | 117 |
| » 8,5 » 10,5 ГГц » | 105 |
| » 10,5 » 15 ГГц » | 100 |
| » 15 » 20 ГГц » | 96 |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности измерения коэффициента передачи в динами- | |
| ческом диапазоне | |
| (опции 230/235/240/245/260/265/280/285/430/435/440/445/460/465/480/485) | |
| По амплитуде, дБ | |
| 10 дБ/мВт | ± 0,207 |
| минус 10 дБ/мВт | ± 0,045 |
| минус 100 дБ/мВт | ± 2,000 |
| По фазе, ... ° | |
| 10 дБ/мВт | ± 5,03 |
| минус 10 дБ/мВт | ± 0,30 |
| минус 100 дБ/мВт | ± 15,00 |
| Пределы допускаемой абсолютной погрешности в динамическом диапазоне измерения коэффи- | |
| циента передачи | |
| (опции 2D5/2K5/4D5/4K5) | |
| По амплитуде, дБ | |
| 10 дБ/мВт | ± 2,490 |
| минус 10 дБ/мВт | ± 0,046 |
| минус 100 дБ/мВт | ± 2,000 |
| По фазе, . ° | |
| 10 дБ/мВт | ± 20,6 |
| минус 10 дБ/мВт | ± 0,3 |
| минус 100 дБ/мВт | ± 15,0 |
| Диапазон установки выходной мощности, дБ/мВт | |
| (опции 230/235/240/245/260/265/280/285/430/435/440/445/460/465/480/485) | |
| от 9 кГц до 5 ГГц включ. | от минус 55 до 10 |
| св. 5 » 6 ГГц » | от минус 55 до 9 |
| » 6 » 7 ГГц » | от минус 55 до 8 |
| » 7 » 8,5 ГГц » | от минус 55 до 7 |
| Диапазон установки выходной мощности, дБ/мВт | |
| (опции 2D5/2K5/4D5/4K5) | |
| от 300 кГц до 1 МГц | от минус 85 до 8 |
| от 1 МГц до 6 ГГц | от минус 85 до 10 |
| от 6 до 8 ГГц | от минус 85 до 9 |
| от 8 до 10,5 ГГц | от минус 85 до 7 |
| от 10,5 до 15 ГГц | от минус 85 до 3 |
| от 15 до 20 ГГц | от минус 85 до 0 |
| Разрешающая способность установки мощно- | |
| сти, дБ | 0,05 |
| Пределы допускаемой относительной погрешности установки мощности, дБ | |
| Опции 230/235/240/245/260/265/ | |
| 280/285/430/435/ 440/445/460/465/480/485 | ± 0,65 (0 дБ/мВт, 50 МГц) |
| - весь частотный диапазон | ± 1,00 |
| Опции 2D5/2K5/4D5/4K5 | ± 0,65 (минус 5 дБ/мВт, 50 МГц) |
| от 300 кГц до 1 МГц | + 2,0; - 6,0 |
| от 1 до 5 МГц | ± 2,0 |
| от 5 МГц до 8,5 ГГц | ± 1,0 |
| от 8,5 до 20 ГГц | ± 2,5 |
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности нелинейности установки мощности, дБ | |
| Опции 230/235/240/245/260/265/ | |
| 280/285/430/435/ 440/445/460/465/480/485 | |
| от 9 кГц до 5 ГГц (от минус 20 до 10 дБ/мВт) | ± 0,75 |
| от 5 до 6 ГГц (от минус 20 до 9 дБ/мВт) | ± 0,75 |
| от 6 до 7 ГГц (от минус 20 до 10 дБ/мВт) | ± 0,75 |
| от 7 до 8,5 ГГц (от минус 20 до 10 дБ/мВт) | ± 0,75 |
| Опции 2D5/2K5/4D5/4K5 | |
| от 300 кГц до 1 МГц (от минус 20 до 10 дБ/мВт) | ± 0,75 |
| от 1 МГц до 6 ГГц (от минус 20 до 10 дБ/мВт) | ± 0,75 |
| от 6 до 8 ГГц (от минус 20 до 10 дБ/мВт) | ± 0,75 |
| от 8 до 10,5 ГГц (от минус 20 до 10 дБ/мВт) | ± 0,75 |
| от 10,5 до 15 ГГц (от минус 20 до 10 дБ/мВт) | ± 0,75 |
| от 15 до 20 ГГц (от минус 20 до 10 дБ/мВт) | ± 0,75 |
| Максимальная входная мощность | |
| Все опции | 10 дБ/мВт |
| Перекрёстные помехи, дБ | |
| Опции 230/235/240/245/260/265/ | |
| 280/285/430/435/ 440/445/460/465/480/485 | |
| от 9 до 300 кГц | минус 100 |
| от 300 кГц до 10 МГц | минус 110 |
| от 10 МГц до 3 ГГц | минус 120 |
| от 3 до 6 ГГц | минус 110 |
| от 6 до 8,5 ГГц | минус 100 |
| Опции 2D5/2K5/4D5/4K5 | |
| от 300 кГц до 1 МГц | минус 68 |
| от 1 до 5 МГц | минус 70 |
| от 5 до 10 МГц | минус 100 |
| от 10 до 45 МГц | минус 110 |
| от 45 МГц до 4 ГГц | минус 118 |
| от 4 до 6 ГГц | минус 123 |
| от 6 до 8,5 ГГц | минус 120 |
| от 8,5 до 15 ГГц | минус 112 |
| от 15 до 20 ГГц | минус 106 |
| Уровень собственных шумов, дБ/Гц | |
| Опции 230/235/240/245/260/265/ | |
| 280/285/430/435/ 440/445/460/465/480/485 | |
| от 9 до 300 кГц | минус 97 |
| от 300 кГц до 10 МГц | минус 107 |
| от 10 МГц до 5 ГГц | минус 123 |
| от 5 до 6 ГГц | минус 124 |
| от 6 до 7 ГГц | минус 119 |
| от 7 до 8 ГГц | минус 120 |
| от 8 до 8,5 ГГц | минус 120 |
| Опции 2D5/2K5/4D5/4K5 | |
| от 300 кГц до 1 МГц | минус 97 |
| от 1 до 10 МГц | минус 107 |
| от 10 до 100 МГц | минус 120 |
| от 100 МГц до 6 ГГц | минус 123 |
| Наименование характеристики | Значение |
| от 6 до 8 ГГц | минус 118 |
| от 8 до 8,5 ГГц | минус 120 |
| от 8,5 до 10,5 ГГц | минус 108 |
| от 10,5 до 15 ГГц | минус 107 |
| от 15 до 20 ГГц | минус 106 |
| Шумы трассы (амплитуда), дБ | |
| Опции 230/235/240/245/260/265/ | |
| 280/285/430/435/ 440/445/460/465/480/485 | |
| от 9 до 30 кГц (ПЧ = 3 кГц) | 0,004 |
| от 30 до 100 кГц (ПЧ = 3 кГц) | 0,003 |
| от 100 кГц до 10 МГц (ПЧ = 3 кГц) | 0,003 |
| от 10 МГц до 4,38 ГГц (ПЧ = 70 кГц) | 0,004 (отражение); 0,003 (передача) |
| от 4,38 до 5 ГГц (ПЧ = 70 кГц) | 0,006 |
| от 5 до 6 ГГц (ПЧ = 70 кГц) | 0,006 |
| от 6 до 7 ГГц (пЧ = 70 кГц) | 0,006 |
| от 7 до 8,5 ГГц (ПЧ = 70 кГц) | 0,006 |
| Опции 2D5/2K5/4D5/4K5 | |
| от 300 кГц до 1 МГц (ПЧ = 3 кГц) | 0,006 |
| от 1 до 10 МГц (ПЧ = 3 кГц) | 0,003 |
| от 10 МГц до 4,38 ГГц (ПЧ = 70 кГц) | 0,004 |
| от 4,38 до 8,5 ГГц (ПЧ = 70 кГц) | 0,006 |
| от 8,5 до 13,137 ГГц (ПЧ = 70 кГц) | 0,009 |
| от 13,137 до 17 ГГц (ПЧ = 70 кГц) | 0,013 |
| от 17 до 20 ГГц (ПЧ = 70 кГц) | 0,023 |
| Шумы трассы (фаза), .. ,°скз | |
| Опции 230/235/240/245/260/265/ | |
| 280/285/430/435/ 440/445/460/465/480/485 | |
| от 9 до 30 кГц (ПЧ = 3 кГц) | 0,035 |
| от 30 кГц до 10 МГц (ПЧ = 3 кГц) | 0,020 |
| от 10 МГц до 4,38 ГГц (ПЧ = 70 кГц) | 0,035 |
| от 4,38 до 5 ГГц (ПЧ = 70 кГц) | 0,050 |
| от 5 до 6 ГГц (ПЧ = 70 кГц) | 0,050 |
| от 6 до 7 ГГц (пЧ = 70 кГц) | 0,050 |
| от 7 до 8,5 ГГц (ПЧ = 70 кГц) | 0,050 |
| Опции 2D5/2K5/4D5/4K5 | |
| от 300 кГц до 1 МГц (ПЧ = 3 кГц) | 0,040 |
| от 1 до 10 МГц (ПЧ = 3 кГц) | 0,020 |
| от 10 МГц до 4,38 ГГц (ПЧ = 70 кГц) | 0,035 |
| от 4,38 до 8,5 ГГц (ПЧ = 70 кГц) | 0,050 |
| от 8,5 до 13,137 ГГц (ПЧ = 70 кГц) | 0,064 |
| от 13,137 до 17 ГГц (ПЧ = 70 кГц) | 0,095 |
| от 17 до 20 ГГц (ПЧ = 70 кГц) | 0,165 |
| Неисправленные характеристики, д (опции 230/235/240/245/260/265/ 280/285/430/435/ 440А (Коррекция пользователем-выкл., системная ко | Б 145/460/465/480/485) ррекция-вкл.) | ||||
| Частотный диапазон | Направ ленность | Согласование источника | Согласование нагрузки | Коэффициент передачи | Коэффициент отражения |
| от 9 до 300 кГц | 20 | 20 | 12 | ± 1,5 | ± 1,5 |
| от 300 кГц до 3 ГГц | 25 | 25 | 17 | ± 1,0 | ± 1,0 |
| от 3 до 6 ГГц | 20 | 20 | 12 | ± 1,0 | ± 1,0 |
| от 6 до 8,5 ГГц | 15 | 15 | 10 | ± 1,0 | ± 1,0 |
| Неисправленные характеристики, д (опции 2D5/2K5/4D5/4K5) (Коррекция пользователем-выкл., системная ко | Б ррекция-вкл.) | ||||
| Частотный диапазон | Направ ленность | Согласование источника | Согласование нагрузки | Коэффициент передачи | Коэффициент отражения |
| от 300 кГц до 1 МГц | 20 | 20 | 9 | ± 1,0 | ± 1,0 |
| от 1 МГц до 1 ГГц | 25 | 25 | 17 | ± 1,0 | ± 1,0 |
| от 1 до 3 ГГц | 25 | 25 | 15 | ± 1,0 | ± 1,0 |
| от 3 до 6 ГГц | 20 | 20 | 11 | ± 1,0 | ± 1,0 |
| от 6 до 8,5 ГГц | 15 | 15 | 9 | ± 1,0 | ± 1,0 |
| от 8,5 до 11 ГГц | 15 | 15 | 8 | ± 1,0 | ± 1,0 |
| От 11 до 20 ГГц | 15 | 15 | 7 | ± 1,0 | ± 1,0 |
| Корректированные характеристики, дБ (опции 230/235/240/245/260/265/ 280/285/430/435/ 440/445/460/465/480/485) (калибровочный набор 85032F ^-тип),ПЧ=10 Гц, усреднение данных отключено, температура окружающей среды 23±5 0С) | |||||
| Частотный диапазон | Направ ленность | Согласование источника | Согласование нагрузки | Коэффициент передачи | Коэффициент отражения |
| от 9 до 300 кГц | 49 | 41 | 49 | ± 0,011 | ± 0,027 |
| от 300 кГц до 10 МГц | 49 | 41 | 49 | ± 0,011 | ± 0,015 |
| от 10 МГц до 3 ГГц | 46 | 40 | 46 | ± 0,021 | ± 0,018 |
| от 3 до 6 ГГц | 40 | 36 | 40 | ± 0,032 | ± 0,056 |
| от 6 до 8,5 ГГц | 38 | 35 | 37 | ± 0,054 | ± 0,088 |
а) Место для нанесения знака утверждения типа Рисунок 1 -Внешний вид. Вид спереди
Погрешность коэффициента отражения
Magnitude
| \ i | ✓ | |||||
| - | -9 kHz to 300kHz. 300 kHz to 10 MHz --10 MHz to 3 GHz ---- 3 GHz to 6 GHz — - - 6 GHz to 8.5 GHz | |||||
| ^ ^ * | ^ * | |||||
| # x " | ^ * * | * | ||||
| ___-**" ' | ||||||
| | S21 = S12 = 0; Source power - -10 dBmj | ||||||
| ; : | ||||||
0.2
0.4
0.6
0.8
0.05
0.04
со
03
JL 0 03 >* с
I 0.02
(U
о
с
= 0.01 D
Корректированные характеристики, дБ (опции 230/235/240/245/260/265/ 280/285/430/435/440/445/460/465/480/485) (калибровочный набор 85033E (тип 3,5 мм),ПЧ=10 Гц, усреднение данных отключено,
температура окружающей среды 23±5 0С)
Коэффициент
передачи
Коэффициент
отражения
Согласование
источника
Согласование нагрузки
Частотный диапазон
Направ
ленность
от 9 до 300 кГц
46
43
46
± 0,006
± 0,026
от 300 кГц до 10 МГц
46
43
46
± 0,006
± 0,015
от 10 МГц до 3 ГГц
44
40
44
± 0,007
± 0,020
от 3 до 6 ГГц
38
37
38
± 0,009
± 0,058
от 6 до 8,5 ГГц
38
36
38
± 0,010
± 0,079
Погрешность коэффициента передачи
Phase
Magnitude
| I | ||||||
| — | n Ml/ |»ГЙЛ til/ ---ЯПО kll/ 1.1 1П Ml ly -----1U миг 10 .* онг | у | ||||
| ---^ISIIv loft All U GHz to 8.0 OH | / | ГГ | ||||
| --у5--7^- | ||||||
| У У | ")&г | |||||
| С ■ ' ■ | ||||||
| IЪ11 2 (ХСарЮМГ ЧОвВГ ГМЦЮМГ -1 и «ЗИП I | ||||||
-10 -20 -30 -40 -50 -00 -70 -BO -90
—Гг kl U 1.1 OTSWL -ПМН1 I» 1АМ11/ --10 МНЕ to i CHZ • паи/in-* mi/ GCHLfel.bOfe
cc
■a
10
га
щ
Q
a
Г
9
и
с
Z3
;T1 = ГО?=П t~.»l ;:iki;i = ТЫПм Mi ;:n*
0.01
Погрешность коэффициента отражения
Magnitude
£
С.
■C 0.02
| S?1 = Si? = ft Ся\ (ММП ■ 10 iIOi-i Меж; | IIMl :i s IA (IRtii | ||
| -Ml и»о iftWII/ | |||
| ---'U ИМ! Ю 3 СМ2 | |||
| -----n<ill/ | hi* fill/ | ||
| - - ««Hi | b&bCHz | ||
| —— = " | e____— ——-1— | ||
0.05
Корректированные характеристики, дБ (опции 2D5/2K5/4D5/4K5) (калибровочный набор 85052D (тип 3,5 мм), ПЧ=10 Гц, усреднение данных отключено,
температура окружающей среды 23±5 0С)_
Коэффициент передачи
Коэффи
циент
отражения
Согласование
источника
Согласование нагрузки
Частотный диапазон
Направ
ленность
от 300 кГц до 0,5 ГГц
42
37
42
± 0,003
± 0,068
от 0,5 до 2 ГГц
42
37
42
± 0,003
± 0,034
от 2 до 6 ГГц
38
31
38
± 0,004
± 0,100
от 6 до 20 ГГц
36
28
36
± 0,008
± 0,208
Погрешность коэффициента передачи
Таблица 4
| Условия эксплуатации и массогабаритные характеристики Е5071С | |
| Условия применения: температура окружающего воздуха, °С | от 18 до 28 |
| относительная влажность воздуха, % | от 20 до 80 |
| атмосферное давление, кПа | от 84 до 106 |
| Геометрические размеры: ширина х высота х глубина (все опции), мм, не более | 426x222x472 |
| Масса, кг, не более - опции 230/240/260/280 (2 порта) | 18,2 |
| - опции 235/245/265/285 (2 порта) | 18,3 |
| - опции 430/440/460/480 (4 порта) | 19,9 |
| - опции 435/445/465/485 (4 порта) | 20,0 |
| - опции 2D5/2^ (2 порта) | 19,8 |
| - опции 4D5/4^ (4 порта) | 21,8 |
| Напряжение питания от сети переменного тока частотой от 47 до 63 Гц, В | от 90 до 264 |
| Потребляемая мощность, В-А, не более | 300 |
наносится на титульный лист руководства по эксплуатации типографским способом (в верхнем правом углу) и на переднюю панель в виде наклейки.
Комплект поставки приведён в таблице 5.
Таблица 5
| Наименование | Количество | Примечание |
| Анализатор электрических цепей векторный Е5071С | 1 шт. | Опции по заказу |
| Руководство по эксплуатации | 1 шт. | |
| Методика поверки. 651-15-43 МП | 1 шт. | |
| Диск с ПО | 1 шт. | по заказу |
| Паспорт | 1 шт. |
осуществляется в соответствии с документом 651-15-43 МП «Анализаторы электрических цепей векторные Е5071С. Методика поверки», утверждённым первым заместителем генерального Директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в декабре 2015 г.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска пове-рительного клейма.
Основные средства поверки:
-частотомер электронно-счётный 53132A (рег. № 26211-03) (опции 012,124): частотный диапазон до 12,5 ГГц, погрешность измерения частоты 4 • 10-9;
-частотомер электронно-счётный 53152A (рег. № 61967-15): частотный диапазон до 46 ГГц, погрешность измерения частоты 5 • 10 ;
-блоки измерительные ваттметров N1914A (рег. № 57386-14) с преобразователями мощности E9304A (рег. № 57387-14): диапазон частот от 9 кГц до 18 ГГц, погрешность измерения мощности ± 2 %) и N8485A (рег. № 58375-14): диапазон частот от 0,01 до 26,5 ГГц, погрешность коэффициента калибровки от 0,94 до 2,47 %;
-установка для измерения ослабления и фазового сдвига образцовая ДК1-26 (рег. № 38361-08): диапазон рабочих частот от 100 кГц до 37,5 ГГц, диапазон измеряемых ослаблений от 0 до 140 дБ, пределы допускаемой абсолютной погрешности измерений ослабления ± 0,25 дБ;
- аттенюаторы коаксиальные ступенчатые программируемые 8496G ( рег. № 61111-15): частотный диапазон от 0 до 4 ГГц, динамический диапазон 110 дБ, шаг 10 дБ, погрешность разностного ослабления от 0, до 1,8 дБ.
-набор мер коэффициентов передачи и отражения 85032F (рег. № 53567-13): частотный диапазон от 0 до 9 ГГц, тип N, 50 Ом, пределы допускаемой абсолютной погрешности фазы коэффициента отражения в диапазоне частот от 0 до 9 ГГц ± 0,65°;
- набор мер коэффициентов передачи и отражения 85052B (рег. № 53567-13): частотный диапазон от 0 до 26,5 ГГц, тип 3,5мм, 50 Ом, предел допускаемых значений обратных потерь, в диапазоне частот от 3 до 26,5 ГГц минус 44 дБ.
Анализаторы электрических цепей векторные E5071C. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к анализаторам электрических цепей векторным E5071C
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
Техническая документация изготовителя.
| Зарегистрировано поверок | 736 |
| Поверителей | 28 |
| Актуальность данных | 24.10.2025 |
