Преобразователи измерительные концентрации метана (пропана) инфракрасные стационарные ОПТИМ-01, 62435-15

Преобразователи измерительные концентрации метана (пропана) инфракрасные стационарные ОПТИМ-01 (далее - преобразователи) предназначены для измерений довзрывоопасных концентраций метана (пропана) с последующей передачей измерительной информации внешним устройствам.
Карточка СИ
Номер в госреестре 62435-15
Наименование СИ Преобразователи измерительные концентрации метана (пропана) инфракрасные стационарные
Обозначение типа СИ ОПТИМ-01
Изготовитель Общество с ограниченной ответственностью «ЭЛЕКТРОННЫЕ ТЕХНОЛОГИИ» (ООО «ЭЛТЕХ»), г. Тверь
Год регистрации 2015
Срок свидетельства 22.10.2030
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Преобразователи измерительные концентрации метана (пропана) инфракрасные стационарные ОПТИМ-01 (далее - преобразователи) предназначены для измерений довзрывоопасных концентраций метана (пропана) с последующей передачей измерительной информации внешним устройствам.

Описание

Преобразователи являются одноканальными автоматическими приборами непрерывного действия.

Принцип действия преобразователей - оптический, основанный на поглощении инфракрасного излучения в анализируемой среде. Способ отбора пробы - диффузионный. Преобразователи обеспечивают выполнение следующих основных функций:

-    непрерывное измерение концентрации метана (пропана) в окружающем пространстве (внутри кожухов газовых турбин, в воздуховодах вентиляционных систем и т.п.);

-    формирование унифицированного выходного аналогового сигнала постоянного тока (4 - 2о) мА.

Преобразователи могут также подключаться к измерителю силы постоянного тока КИТП-01.

Преобразователи выполнены в деэлектрическом корпусе во взрывозащищенном исполнении, маркировка взрывозащиты: 0ExiaIICT6X. По защищенности от влияния пыли и воды газоанализаторы соответствуют степени защиты IP30 по ГОСТ 14254-96.

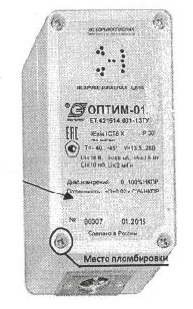

Внешний вид преобразователя с указанием мест нанесения знака утверждения типа и пломбировки от несанкционированного доступа приведен на рисунке 1.

т

®^0птим-01

*деасуум<м.я

Программное обеспечение

Преобразователи имеют встроенное программное обеспечение (далее - ПО), разработанное изготовителем специально для решения задач измерения довзрывоопасных концентраций метана (пропана) в воздухе.

ПО преобразователей обеспечивает следующие основные функции:

-    обработку и передачу информации от первичного измерительного преобразователя к измерителю силы постоянного тока КИТП-01;

-    формирование выходного аналогового сигнала (4 - 20) мА;

-    самодиагностику преобразователей;

-    настройку нулевых показаний и чувствительности;

-    хранение в памяти преобразователя калибровочных констант.

ПО преобразователя реализует следующие расчетные алгоритмы:

1)    вычисление значений довзрывоопасной концентрации метана (пропана) по данным от первичного измерительного преобразователя;

2)    вычисление значений выходного аналогового сигнала;

3)    непрерывную самодиагностику аппаратной части преобразователя.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Наименование ПО

Идентиф икационное наименование ПО

Номер

версии

ПО

Цифровой идентификатор ПО (контрольная сумма кода)

Алгоритм

вычисления

ПО

ОПТИМ-01

0ptim01 Firmware

1.0

84D8C63A7D5D1DE94

3EB38098BE66B60

MD5

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик преобразователей.

Защита ПО от непреднамеренных и преднамеренных изменений соответсвуют уровню «Низкий» по Р 50.2.077-2014

Технические характеристики

Метрологические и технические характеристики преобразователей приведены в таблице 2.

Таблица 2

Наименование характеристики

Значение характеристики

Диапазон измерений довзрывоопасных концентраций метана (пропана) в воздухе, % НКПР

от 0 до 100

Пределы допускаемой основной абсолютной погрешности измерений довзрывоопасных концентраций Ад, % НКПР

± (3,0+0,02С), где С- значение измеренной довзры-воопасной концентрации метана (пропана), % НКПР

Предел допускаемого времени установления показаний, с:

-    Т0,5 (для 50 % от установившегося показания)

-    Т0,9 (для 90 % от установившегося показания)

15

45

Пределы допускаемой дополнительной абсолютной погрешности измерений довзрывоопасных концентраций,

% НКПР:

-при изменении температуры окружающей среды в диапазонах: от минус 40 до 20 0С и от 20 до 45 0 С, на каждые 10 0С;

-    при изменении относительной влажности в диапазоне от 20 до 98 %;

-    при изменении атмосферного давления в диапазонах: от 86 до 100 кПа и от 100 до 108 кПа, на каждые 3,0 кПа

± 0,6Дд

± 1,0Дд ± 0,5-Дд

Наименование характеристики

Значение характеристики

Напряжение питания постоянного тока, В:

-    номинальное значение

-    диапазон изменения

24

от 13,5 до 28

Диапазон изменения выходного сигнала, мА

от 4 до 20

Потребляемая мощность, Вт, не более

1,0

Г абаритные размеры (высота х длина х ширина), мм, не более

138 х 85 х 40

Масса, кг, не более

0,4

Рабочие условия эксплуатации преобразователей:

о/~'

-    диапазон температур окружающего воздуха, С

-    диапазон изменения атмосферного давления, кПа

-    диапазон изменения относительной влажности окружающего воздуха, %

от минус 40 до 45 от 86 до 108 от 20 до 98 (без конденсации влаги)

Знак утверждения типа

наносится на верхнюю поверхность преобразователя в виде наклейки и на титульный лист Руководства по эксплуатации типографским методом.

Комплектность

Комплектность преобразователя приведена в таблице 3.

Таблица 3

Наименование

Количество

Преобразователь измерительный концентрации метана (пропана) инфракрасный стационарный ОПТИМ-01, ЕТ.421514.001-13

1 шт.

Упаковка

1 шт.

Комплект ЗИП

1 шт.

Паспорт, ЕТ.421514.001-13ПС

1 экз..

Руководство по эксплуатации, ЕТ.421514.001-13РЭ

1 экз.

Методика поверки, МП 2015-2

1 экз.

Поверка

осуществляется в соответствии с документом МП 2015-2 «Инструкция. Преобразователи измерительные концентрации метана (пропана) инфракрасные стационарные ОПТИМ-01. Методика поверки», утвержденным первым заместителем генерального Директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в июле 2015 г.

Основные средства поверки:

-    ГСО состава CH4/N2, рег. № ГСО 10530-2014, в баллонах под давлением;

-    ГСОсостава С3Н8^2, рег. № ГСО 10262-2013, в баллонах под давлением;

-    азот газообразный особой чистоты по ГОСТ 9293-74 или поверочный нулевой газ-воздух по ТУ 6-21-5-85.

Сведения о методах измерений

«Преобразователь измерительный «0ПТИМ-01». Руководство по эксплуатации, ЕТ.421514.001-13 РЭ, стр.11.

Нормативные и технические документы, устанавливающие требования к преобразователям измерительным концентрации метана (пропана) инфракрасным стационарным ОПТИМ-01

ГОСТ Р 52350.29.1-2010 - взрывоопасные среды. Часть 29-1. «Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов».

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов, Общие технические условия».

ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия».

ГОСТ 8.578-2008 « ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».

«Преобразователь измерительный «ОПТИМ-01». Технические условия ЕТ.421514.001-13

ТУ.

Зарегистрировано поверок 2706
Поверителей 32
Актуальность данных 08.06.2025
