| Номер в госреестре | 61866-15 |
| Наименование СИ | Калибраторы акустические |
| Обозначение типа СИ | CAL200, CAL250 |
| Изготовитель | "PCB Piezotronics, Inc.", США |
| Год регистрации | 2015 |
| Срок свидетельства | 02.10.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Калибраторы акустические CAL200, CAL250 (далее - калибраторы) предназначены для воспроизведения уровня звукового давления (УЗД) в камере малого объема и применяются при проведении калибровки/поверки акустической аппаратуры, содержащей микрофоны.
Конструктивно калибраторы представляют собой переносное малогабаритное устройство, состоящее из измерительного блока со встроенными: излучателем, кварцевым генератором, измерительным конденсаторным микрофоном и камерой малого объема (КМО) с отверстием для подсоединения микрофона.
Принцип действия калибратора основан на создании звукового давления с заданным уровнем с помощью установленного в КМО излучателя, на который подается напряжение с кварцевого генератора. Для стабильного воспроизведения УЗД в цепи обратной связи «излучатель-генератор» используется высокостабильный измерительный конденсаторный микрофон. Для подавления высокочастотных составляющих сигнала излучатель нагружен на резонатор Геймгольца с эквивалентным акустическим объемом более 200 см . КМО калибратора соединяется с атмосферой каналами, выравнивающими статическое давление. Устройство для выравнивания давления имеет низкую граничную частоту, что позволяет избавиться от влияния внешних шумов.
Калибратор CAL200 имеет номинальный диаметр отверстия под микрофон 1/2", а калибратор CAL250 - 1". Работа с микрофонами, диаметров отличных от номинального, осуществляется с помощью соответствующих переходников.

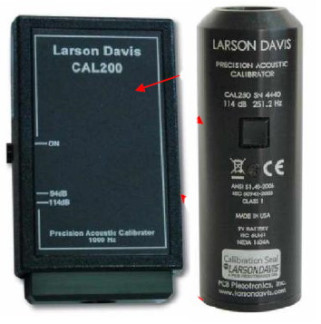

Внешний вид калибраторов, с указанием мест размещения знака утверждения типа и пломбировки от несанкционированного доступа, приведены на рисунке 1.
Метрологические и технические характеристики калибраторов приведены в таблице 1. Таблица 1
| Наименование характеристики | Значение характеристики | |
| CAL200 | CAL250 | |
| Воспроизводимые УЗД, дБ отн. 20 мкПа | 94, 114 | 114 |
| Пределы допускаемой основной погрешности воспроизведения УЗД при опорных внешних условиях, дБ | ± 0,2 | ± 0,2 |
| Пределы допускаемой дополнительной погрешности воспроизведения УЗД, вызванной изменением температуры окружающего воздуха в диапазоне рабочих температур, дБ | ± 0,1 | ± 0,1 |
| Частота воспроизводимого звукового давления, Гц | 1000 | 251,2 |
| Пределы допускаемой основной относительной погрешности частоты воспроизводимого звукового давления, % | ± 1,0 | ± 1,25 |
| Пределы допускаемой дополнительной относительной погрешности частоты воспроизводимого звукового давления, вызванной изменением температуры окружающего воздуха в диапазоне рабочих температур, % | ± 0,3 | ± 0,3 |
| Коэффициент нелинейных искажений, %, не более | 2 | 2 |
| Масса (с элементами питания), кг, не более | 0,156 | 0,249 |
| Габаритные размеры, мм, не более: -длина -ширина -высота -диаметр | 106 64 26 | 124 45 |
| Напряжение питания постоянного тока (1 элемент типа «Крона»), В | 9 | |
| Нормальные условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при 40 °С, %, не более - атмосферное давление, кПа | от 22 до 24 от 45 до 55 от 99 до 102 от минус 10 до плюс 50 от 25 до 90 от 65 до 108 | |
наносится на корпус калибраторов в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплект поставки калибраторов приведен в таблице 2.
Таблица 2
| Наименование | Количество, шт. |
| Калибратор акустический CAL200 (САЬ250) | 1 |
| Элемент питания типа «Крона» | 1 |
| Руководство по эксплуатации I200.1 Rev F (I250.1 Rev F) | 1 |
| Методика поверки МП 340-03-2008 | 1 |
осуществляется по документу 07/23-15 МП «Калибраторы акустические CAL200, CAL250. Методика поверки», утвержденному первым заместителем генерального директора-заместителем по научной работе ФГУП «ВНИИФТРИ» 11.05.2015 г.
Основные средства поверки:
- капсюль измерительный конденсаторного микрофона 4134 (рег. № 7148-79) с предварительным усилителем, пределы допускаемой относительной погрешности ±0,1 дБ на частоте 1000 Гц;
- измеритель нелинейных искажений автоматический С6-11 (рег. № 9081-83): пределы допускаемой относительной погрешности измерений коэффициента нелинейных искажений ± 0,07 %;
- мультиметр 34401А (рег. № 16500-97): пределы допускаемой относительной погрешности измерений напряжения переменного тока ± 0,1 %.
1 Калибратор акустический CAL200. Руководство по эксплуатации I200.1 Rev F;
2 Калибратор акустический CAL250. Руководство по эксплуатации I250.1 Rev F.
Нормативные документы, устанавливающие требования к калибраторам акустическим CAL200, CAL250
1 ГОСТ Р МЭК-60942-2009 «Калибраторы акустические. Технические требования и требования к испытаниям»;
2 ГОСТ Р 8.765-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений звукового давления в воздушной среде в диапазоне частот от 2 Гц до 100 кГц»;
3 Техническая документация фирмы-изготовителя.
| Зарегистрировано поверок | 800 |
| Поверителей | 32 |
| Актуальность данных | 24.06.2025 |
