| Номер в госреестре | 61246-15 |
| Наименование СИ | Колонки раздаточные сжатого газа |
| Обозначение типа СИ | Compac мод. Laser и Legend |
| Изготовитель | "Compac Industries Limited", Новая Зеландия |
| Год регистрации | 2015 |
| Срок свидетельства | 07.08.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Колонки раздаточные сжатого газа Compac модели Laser и Legend (далее - колонки) предназначены для измерения массы сжатого природного газа при заправке транспортных средств.
Принцип работы колонок раздаточных сжатого газа Compac модели Laser и Legend состоит в следующем: сжатый газ из парка баллонов через фильтр и приёмный клапан подаётся в счетчик-расходомер массовый кориолисовый, из которого через раздаточный рукав с краном поступает в баллон транспортного средства.
Информация о массе топлива, прошедшего через расходомер, по протоколу Modbus поступает в электронно-вычислительное устройство. На индикаторе колонки отображается масса топлива, его цена и стоимость.
Установка показания на цифровом табло разового учёта выданной массы газа и стоимости в положение нуля производится автоматически перед выдачей новой дозы.
Задание дозы и архивирование отпущенного количества газа возможно, как с пульта управления колонки, встроенного в колонку на лицевой панели с одной или с двух сторон, или с помощью контроллера, который располагается в помещении оператора - кассира и подключается к персональному компьютеру.
Колонки раздаточные сжатого газа Compac модели Laser и Legend имеют по 8 модификаций, каждой модели, отличающихся количеством раздаточных рукавов с краном, диаметров раздаточных рукавов и расходом газа. Обозначение в комплектации колонок символом «D» означает двойной шланг. Дополнение в обозначении колонок числом «15» означает наличие клапана снижения расхода в конце выдачи заданной дозы.
Основными элементами колонок раздаточных сжатого газа Compac моделей Laser и Legend являются:
- счетчик-расходомер массовый KG80 coriollis производства «Compac Industries Ltd.», Новая Зеландия;
- электронно-вычислительное устройство C4000 производства «Compac Industries Ltd.», Новая Зеландия;
- раздаточный рукав с краном, выдерживающий давление не менее 25 МПа.

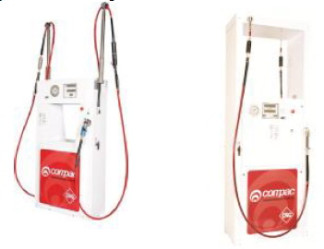

Общий вид колонок представлен на фото 1.
На рисунке 1 указаны места пломбировки от несанкционированного доступа и место размещения наклеек, в том числе о поверке.
*
1
Рисунок 1. Места пломбировки
Программное обеспечение (ПО)
Встроенное программное обеспечение (ПО) уровнемеров используется для измерения уровня продукта относительно установленного диапазона, передачи результатов измерения, настройки, самодиагностики уровнемеров и записи измеренных данных. При настройке и калибровке на заводе прошивается ПО, которое защищено от несанкционированного доступа паролем. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Laser | |
| Идентификационное наименование ПО | LNG29259 (LNG 29260) |
| Номер версии (идентификационный номер) ПО | 792C |
| Цифровой идентификатор ПО | CRC16 |
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2
| Наименование параметра | Единица измерений | Значение параметра |
| Диапазон измерений расходов: Laser: L-CNG15, L-CNGD15 Legend: LGDCNG15, LGDCNGD15 Laser: L-CNG50, L-CNGD50; L-CNG50-15 Legend: LGDCNG50, LGDCNGD50, LGDCNG50-15 Laser: L-CNG80, L-CNGD80; L-CNG80-15 Legend: LGDCNG80, LGDCNGD80, LGDCNG80-15 | кг/мин | от 1 до 15 от 1 до 50 от 1 до 80 |
| Наименование параметра | Единица измерений | Значение параметра |
| Минимальная доза выдачи топлива | кг | 2 |
| Пределы допускаемой основной относительной погрешности колонки | % | ± 1,0 |
| Максимальное давление сжатого газа | МПа | 25 |
| Напряжение электропитания | В | 220 |
| Частота напряжения питания | Гц | от 50 до 60 |
| Длина раздаточного рукава | м | не менее 3 |
| Потребляемая мощность, не более | кВт | 0,15 |
| Количество одновременно заправляемых машин, | шт. | 1/2 |
| Г абаритные размеры (длина, ширина, высота), не более | мм | 1100x550x2500 |
| Масса, не более | кг | 300 |
| Цена деления указателя разового учета | кг | 0,01 |
| Цена деления указателя суммарного учета | кг | 1 |
| Верхний предел показаний указателя суммарного учета | кг | 99999.99 |
| Условия эксплуатации: температура окружающей среды | °С | от минус 40 до плюс 50 |
| Степень защиты | IP65 | |
| Средний срок службы | лет | 20 |
| Сертификат взрывозащиты № ТС RU C-NZ.ГБ05.В.00728 от 26.09.2014 года | ||
наносят на маркировочную табличку колонки сублимационным методом и на титульный лист эксплуатационной документации типографским методом.
Таблица 3
| Наименование | Кол-во | Примечание |
| Колонки раздаточные сжатого газа Compac модели Laser и Legend | 1 | По заказу |
| Комплект запасных частей | В соответствии с заказом | |
| Руководство по эксплуатации | 1 | |
| Паспорт | 1 | |
| Методика поверки | 1 |
осуществляется по документу «ГСИ. Колонки раздаточные сжатого газа Compac модели Laser и Legend. Методика поверки», утвержденной ФГУП «ВНИИМС» 29.04.2015 г. Основные средства поверки:
- весы, наибольший предел взвешивания 150 кг, класс точности Ш по ГОСТ OIML R76-1-2011.
изложены в Руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к колонкам раздаточным сжатого газа Compac модели Laser и Legend:
1. Техническая документация «Compac Industries Limited».
