| Номер в госреестре | 60940-15 |
| Наименование СИ | Амперметры и вольтметры аналоговые |
| Обозначение типа СИ | AMP и VМР |
| Изготовитель | ООО "АСТЕР", г.Москва |
| Год регистрации | 2015 |
| Срок свидетельства | 09.09.2025 |
| МПИ (интервал между поверками) | 3 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Амперметры и вольтметры аналоговые AMP и VMP (далее - амперметры и вольтметры) предназначены для измерения силы и напряжения переменного тока в однофазных электрических цепях.
Приборы относятся к аналоговым показывающим электроизмерительным приборами непосредственного или трансформаторного включения.
Амперметры и вольтметры являются приборами электромагнитной системы в которой измерительным механизмом является катушка с подвижным сердечником из ферромагнитного материала. Принцип действия основан на взаимодействии магнитного поля измеряемого тока, проходящего через неподвижную катушку. Измеренные показания соответствуют среднеквадратическому значению.
Приборы имеют отсчётное устройство в виде неравномерной квадрантной шкалы (движение стрелки по ходу часов с углом отклонения 90°) с нулевой отметкой на краю диапазона и стрелочного указателя. Корректор нуля - механический.
Клеммы для подключения к измерительной цепи находятся на тыльной стороне корпуса приборов и выполнены в виде винтов М4 и М6.
Конструктивно приборы выполнены в диэлектрических пластиковых корпусах щитового крепления.
Рабочее положение приборов - вертикальное, горизонтальное или под углом.
Приборы могут применяться в закрытых помещениях, в электроустановках промышленных предприятий, в электрощитовом оборудование, жилых и общественных зданиях и сооружениях.
Амперметры и вольтметры AMP и VMP имеют несколько модификаций и отличаются своими техническими характеристиками.
Схема обозначения модификаций амперметров и вольтметров приведены на рисунке 1.
ХХ 1
ХХХ
Количество фаз
Размер лицевой панели:
77 - 72 х 72 см; 88 - 80 х 80 см; 99 - 96 х 96 см.
Тип отображения величин: Р - аналоговый;
Тип прибора:
АМ - амперметр; VM - вольтметр.
Рис. 1

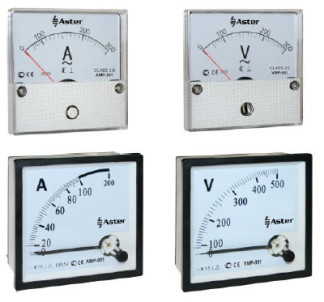

Фотографии амперметров и вольтметров и места пломбирования представлены на рисунках 2-4.
О
Рис. 2
Основные метрологические и технические характеристики амперметров и вольтметров приведены в таблицах 1 и 2.
Таблица 1
| Наименование параметра | Нормируемое значение |
| Классы точности амперметров и вольтметров по ГОСТ 30012.1-2002: - модификации AMP -771, AMP -991, VMP -771, VMP -991 - модификация AMP -881, VMP -881 | 1.5 2.5 |
| Номинальный диапазон частот, Гц | от 45 до 65 |
| Номинальное рабочее напряжение, В: - амперметры; - вольтметры | 400 500 |
| Диапазоны измерений силы переменного тока амперметров AMP: - непосредственного включения, А; | 0 - 10, 0 - 50 |
| - трансформаторного включения с номинальным значением вторичной обмотки 5 А, А | 0 - 100, 0 - 200, 0 - 300, 0 - 400, 0 - 600, 0 - 1000, 0 - 1500 |
| Диапазоны измерений напряжения переменного тока вольтметров VMP, В | 0 - 300, 0 - 500 |
| Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением положения прибора от нормального положения в любом направлении на ±5°, % | ± 0,75 |
| Остаточное отклонение указателя приборов от нулевой отметки шкалы, не более, мм | 1,5 |
| Время успокоения, не более, с | 6 |
| Допустимая длительная перегрузка (не более 2 ч) | 120% от конечного значения диапазона измерений |
| Сопротивление изоляции, не менее, МОм | 40 |
| Группа механического исполнения по ГОСТ 22261 | 5 |
| Средняя наработка на отказ, ч | 65 000 |
| Средний срок службы не менее, лет | 20 |
Таблица 2
| Модификации амперметров и вольтметров | AMP и VMP | ||
| 771 | 881 | 991 | |
| Г абаритные размеры устройства, мм | 72 х 72 х 73,5 | 80 х 80 х 49 | 96 х 96 х 73,5 |
| Длина шкалы, мм | 45 | 45 | 45 |
| Масса, кг | 0,15 | 0,2 | 0,25 |
Температура окружающего воздуха при нормальных условиях применения, °С..................23±2
Рабочие условия применения:
- температура окружающего воздуха, °С...................................................от минус 25 до плюс 40
- температура условий хранения и транспортировки, °С...................от 0 до плюс 40
- относительная влажность воздуха, %..........................................................................до 80 (до 95)
Степень защиты по ГОСТ 14254-96:
IP50 или IP52 .............IP20.
- для корпуса
- для клемм...
Знак утверждения типа наносится типографским способом на титульный лист паспорта и методом трафаретной печати со слоем защитного покрытия на табличку на корпусе амперметров и вольтметров.
В комплект поставки входят:
- амперметр или вольтметр аналоговый AMP и VMP - 1 шт.;
- крепёж;
- упаковочная коробка - 1 шт.;
- паспорт - 1 экз.
осуществляется по ГОСТ 8.497-83 «ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методика поверки».
Сведения отсутствуют.
Нормативные и технические документы, устанавливающие требования к амперметрам и вольтметрам AMP и VMP
ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия»;
ГОСТ 30012.1-2002 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования, общие для всех частей»;
ГОСТ 30012.9-2002 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 9. Рекомендуемые методы испытаний»;
ГОСТ 8711-93 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам»; ГОСТ 8.497-83 «ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методика поверки».
| Зарегистрировано поверок | 5449 |
| Поверителей | 7 |
| Актуальность данных | 21.04.2024 |
