Калибраторы тока моделей UPS-II, UPS-III, UPS-III-IS (далее калибраторы) предназначены для измерения и воспроизведения силы постоянного электрического тока, а также для измерения напряжения постоянного тока.
Калибраторы тока моделей UPS-II, UPS-III, UPS-III-IS (далее калибраторы) предназначены для измерения и воспроизведения силы постоянного электрического тока, а также для измерения напряжения постоянного тока.
| Номер в госреестре | 60810-15 |
| Наименование СИ | Калибраторы тока |
| Обозначение типа СИ | UPS-II, UPS-III, UPS-III-IS |
| Изготовитель | "Druck Ltd.", Великобритания |
| Год регистрации | 2015 |
| Срок свидетельства | 27.03.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Калибраторы тока моделей UPS-II, UPS-III, UPS-III-IS (далее калибраторы) предназначены для измерения и воспроизведения силы постоянного электрического тока, а также для измерения напряжения постоянного тока.
Калибраторы представляет собой портативные электрические приборы с расположенными на их передних панелях клавишами для задания режимов измерения или воспроизведения и ввода значений силы постоянного электрического тока.
Принцип действия калибраторов в режиме измерения основан на аналого-цифровом преобразовании (АЦП) параметров измеряемых электрических сигналов, отображении их на дисплее, а в режиме калиброванных сигналов действие калибраторов основано на цифроаналоговом преобразовании (ЦАП) цифровых сигналов, вырабатываемых контроллером в аналоговые сигналы, поступающие на выходы калибраторов.
Калибраторы обеспечивают ручное управление процедурами измерения и воспроизведения, а также управление калибровкой при настройке и поверке средств измерений путем подачи на их входы с выхода калибратора ступенчато изменяющегося сигнала с равномерным шагом при заданном числе проверяемых точек и порядке их проверки или линейно изменяющегося сигнала, нарастающего в предварительно заданных пределах.
Дисплеи калибраторов отображают результаты измерения и воспроизведения в цифровом виде, а также отображают сведения о режиме работы калибраторов.
На передней панели калибраторов имеются гнезда для подключения к внешним объектам и приборам в режимах: воспроизведения и измерения силы постоянного тока, а также для измерения напряжения постоянного тока.

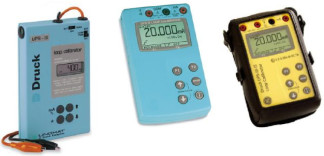

Внешний вид калибраторов изображен на рисунке 1.
ups-И ■§
*
ад, paflyaw
3
Основные метрологические и технические характеристики калибраторов представлены в таблице 1.
Таблица 1 - Метрологические и технические характеристики_
|
Наименование характеристики |
Значение характеристики для моделей |
||
|
UPS-II |
UPS-III |
UPS-III-IS |
|
|
Диапазон воспроизведения, измерения силы постоянного тока, мА |
от 0 до 20 |
от 0 до 24 |
от 0 до 24 |
|
Предел допускаемой основной приведенной погрешности воспроизведения, измерения силы постоянного тока, % от диапазона |
±0,05 |
±0,01 + 2 мкА |
±0,015 + 2 мкА |
|
Предел допускаемой дополнительной приведенной погрешности измерения силы постоянного тока, вызванной отклонением температуры на 1 °С от нормальных значений, %/°С |
±0,05 |
±0,003 |
±0,003 |
|
Диапазон измерения напряжения постоянного тока, В |
- |
от 0 до 60 |
от 0 до 50 |
|
Предел допускаемой основной приведенной погрешности измерения напряжения постоянного тока, % от диапазона |
- |
±0,02 + 4 мВ |
±0,015 + 4 мВ |
|
Питание прибора: - встроенное (батареи типа АА), В - внешнее (сетевой адаптер), В - частота напряжения сети, Гц |
4 х 1,5 от 115 до 230 50 или 60 |
4 х 1,5 от 100 до 240 от 47 до 63 |
4 х 1,5 |
|
Продолжительность работы от батарей: - в режиме измерения - в режиме воспроизведения тока |
30 13 |
75 18 |
60 14 |
|
Г абаритные размеры (длина х ширина х высота), мм |
124 х 77 х 21 |
129 х 77 х 24 |
140 х 90 х 42 |
|
Диапазон рабочих температур, °С |
от минус 10 до 50 |
от минус 10 до 50 |
от минус 10 до 40 |
|
Относительная влажность воздуха, % не более |
90 |
||
Идентификационные данные программного обеспечения калибраторов представлены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения_
|
Идентификационные данные (признаки) |
UPS-II |
UPS-III |
UPS-III-IS |
|
Идентификационное наименование ПО |
DK0338 |
DK0371 |
DK0335 |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.01 |
не ниже 1.03 |
не ниже 1.02 |
|
Цифровой идентификатор ПО |
- |
- |
- |
|
Другие идентификационные данные (если имеются) |
- |
- |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «низкий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа наносят на титульный лист руководства по эксплуатации типографским способом и на переднюю панель калибраторов любым способом, обеспечивающим четкое изображение и сохранность знака утверждения типа в течение всего срока службы калибраторов.
Таблица 3 - Комплект поставки
|
Наименование |
Количество, шт |
|
Калибратор |
1 |
|
Набор щупов |
1 |
|
Батареи питания |
4 |
|
Сетевой адаптер |
1 |
|
Кейс для переноски |
1 |
|
Упаковочная коробка |
1 |
|
Паспорт |
1 |
|
Методика поверки |
1 |
осуществляется по документу МП-086/551-2015 «ГСИ. Калибраторы тока моделей UPS-II, UPS-III, UPS-III-IS. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 26 февраля 2015 года.
Перечень основных средств, применяемых при поверке:
- мультиметр цифровой прецизионный 8508А (Госреестр 25984-14);
- калибратор универсальный Fluke 5520A (Госреестр 23346-02).
Методики измерений с помощью калибраторов указаны в документе «Калибраторы тока UPS. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к калибраторам
ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия»;
- выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской федерации о техническом регулировании.
