| Номер в госреестре | 59693-15 |
| Наименование СИ | Отвертки моментные предельные |
| Обозначение типа СИ | TD, RD, LD |
| Изготовитель | "Tohnichi MFG. Co., Ltd.", Япония |
| Год регистрации | 2015 |
| Срок свидетельства | 23.01.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Отвертки моментные предельные серий TD, RD, LD предназначены для воспроизведения крутящего момента силы с установленной погрешностью при нормированной затяжке резьбовых соединений с правой резьбой и сигнализации о достижении нормированного значения.
Принцип работы отверток моментных предельных серий TD, RD, LD основан на срабатывании механизма регулирования значения крутящего момента силы, при котором происходит срабатывание предельного механизма. При достижении заранее установленного значения крутящего момента силы отвертки моментные предельные серий TD, RD, LD сигнализируют о достижении установленного крутящего момента силы.

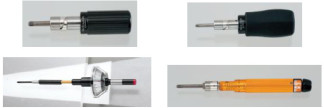

Отвертки моментные предельные серий TD, RD, LD состоят из корпуса, рукоятки, шкалы с указателем, предельного механизма и внутреннего гнезда для установки шлицевой насадки.
Выпускаемые модификации различаются диапазоном измерения крутящего момента силы и конструкцией отверток.
Название модификаций отверток моментных предельных серий TD, RD, LD может включать в себя следующее:
N - указывает на единицу измерения крутящего момента силы (ньютон-метр);
R - указывает на то, что при достижении заранее установленного значения крутящего момента силы отвертка начинает проскальзывать;
L - указывает на то, что при достижении заранее установленного значения крутящего момента силы отвертка начинает издавать характерный щелчок;
AM - указывает на инструмент, способный воспроизводить малые моменты силы;
BM - указывает на инструмент, способный воспроизводить большие моменты силы;
M - указывает на инструмент, способный воспроизводить очень малые моменты силы;
F - указывает на инструмент с круговой шкалой;
Z - указывает на то, что рукоятка отвёртки выполнена из электроизоляционного материала.
Опломбирование отверток моментных предельных серий TD, RD, LD не производится, ограничение доступа обеспечивается конструкцией самой отвертки моментной предельной серий TD, RD, LD, которая может быть вскрыта только при помощи специального инструмента.
| Модификация | Диапазон измерений, Нм | Пределы допускаемой относительной погрешности, % | Цена деления шкалы, Нм | Масса, г, не более | Длина, мм, не более | |
| TD15 | 0,02- | -0,15 | ±3 | 0,001 | 50 | 100 |
| TD30 | г 4 ,0 0, | 0 ,3 0, .1. | 0,002 | |||
| TD60 | 0,1- | -0,6 | 0,005 | 80 | 110 | |
| TD120 | 0,2- | -1,2 | 0,01 | 160 | 130 | |
| TD260 | 0,6- | -2,6 | 0,02 | 270 | 150 | |
| TD500 | 1- | -5 | 0,025 | 320 | 183 | |
| TD1000 | 2-10 | 0,05 | 580 | 185 | ||
| TD2000 | 3-20 | 1150 | 255 | |||
| RD1, LD1 | 0,003-0,01 | 0,0001 | 26 | 93 | ||
| RD2, LD2 | 0,005-0,02 | 0,00025 | ||||
| RD4, LD4 | 0,01- | 4 ,0 0, .1. | 0,0005 | |||
| RD8, LD8 | 0,02- | 8 ,0 0, .1. | 0,001 | |||
| RD15, LD15 | 0,02- | -0,15 | 50 | 116 | ||
| RD30, LD30 | г 4 ,0 0, | 0 ,3 0, .1. | 0,002 | |||
Наработка на отказ - не менее 5000 циклов.
Диапазон рабочей температуры для всех моделей от минус 20 °С до плюс 60 °С.
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус отверток моментных предельных серий TD, RD, LD.
| Наименование | Кол-во |
| Отвертка моментная предельная серий TD, RD, LD (модификация по заказу) | 1 |
| Руководство по эксплуатации | 1 |
| Футляр | 1 |
осуществляется в соответствии с МИ 2593-2000 «ГСИ. Ключи моментные. Методика поверки».
Перечень основных средств поверки (эталонов), применяемых для поверки:
- установки для поверки моментных ключей по ГОСТ 8.541 с рабочими эталонами 2-го разряда по ГОСТ Р 8.752-2011 с относительной погрешностью ± 1 %.
Методика измерений приведена в документе: «Отвертки моментные предельные серий TD, RD, LD. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к отверткам моментным предельным серий TD, RD, LD
1. ГОСТ Р 51254-99 «Инструмент монтажный для нормированной затяжки резьбовых соединений. Ключи моментные. Общие технические условия»;
- для применения вне сферы государственного регулирования обеспечения единства измерений.
