| Номер в госреестре | 59165-14 |
| Наименование СИ | Толщиномеры ультразвуковые |
| Обозначение типа СИ | 27MG |
| Изготовитель | Компания "Olympus Scientific Solutions Americas", США |
| Год регистрации | 2014 |
| Срок свидетельства | 14.10.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Толщиномеры ультразвуковые 27MG (в дальнейшем - толщиномеры) предназначены для измерения толщины изделий из металлических и неметаллических материалов.
Толщиномеры являются портативными одноканальными приборами и предназначены для ручного использования.
Принцип действия толщиномеров основан на ультразвуковом контактном эхо-методе неразрушающего контроля с использованием объемных продольных ультразвуковых волн.
Генератор электронного блока толщиномера формирует электрический импульс и передает его на преобразователь. В результате обратного пьезоэффекта электрический импульс преобразуется в механические колебания пьезокерамического элемента преобразователя, которые, передаются через слой контактной жидкости в объект контроля.
Ультразвуковые колебания распространяются в материале объекта контроля до границы перехода между различными типами материалов, после чего часть энергии ультразвуковых колебаний отражается обратно и преобразуется преобразователем назад в электрический импульс, поступающий на усилитель электронного блока. Электронный блок толщиномера оцифровывает полученный сигнал. Значение толщины выводится на жидкокристаллическом дисплее электронного блока в цифровом виде.

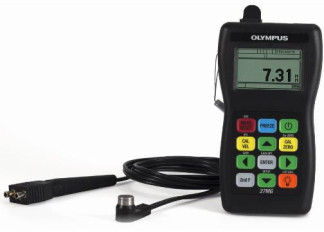

Конструктивно толщиномеры состоят из электронного блока и преобразователя, соединенных кабелем. С толщиномерами применяются раздельно-совмещенные преобразователи производства компании «Olympus Scientific Solutions Americas», США. Управление толщиномерами производится с передней панели электронного блока. Фотография общего вида толщиномеров представлена на рисунке 1.
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Толщиномеры пломбируются на боковой стороне электронного блока. Место пломбировки от несанкционированного доступа приведено на рисунке 2.
Программное обеспечение (ПО), установленное на толщиномер выполняет следующие функции:
- управление электронным блоком толщиномера;
- изменение настроек;
- отображение результатов измерений на дисплее толщиномера.
Идентификационные признаки ПО толщиномеров соответствуют данным, приведенным в таблице 1.
Таблица 1
| Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| 27MG | 2.03 и выше | - | - |
Защита ПО толщиномеров от непреднамеренных и преднамеренных изменений соответствует уровню «А» согласно МИ 3286-2010.
Метрологические и технические характеристики приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение |
| Диапазон показаний толщины, мм | От 0,5 до 635 |
| Пределы допускаемой абсолютной погрешности измерения толщины по стали в диапазоне* от 0,5 до 300 мм, мм | ± (0,1 + 0,001 • Х), где Х - измеренное значение толщины, мм |
| Диапазон устанавливаемых скоростей звука в материале, м/с | От 508 до 18698 |
| Дискретность измерений, мм | 0,1; 0,01 |
| Напряжение питания, В - от щелочных батарей; - от аккумуляторных NiMH батарей; - от внешнего сетевого USB-адаптера | , , , 0 5 5 |
| Потребляемая мощность, Вт, не более | 1,0 |
| Г абаритные размеры электронного блока (высота х ширина х толщина), мм, не более | 153 х 84 х 39 |
| Масса электронного блока с батареями питания, кг, не более | 0,36 |
| Условия эксплуатации: Температура окружающей среды, оС Относительная влажность воздуха при температуре 25 оС, % | От минус 10 до плюс 50 До 95 |
| * - Диапазон измерения толщины по стали зависит от типа подключенного преобразователя | |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на заднюю панель электронного блока толщиномера способом наклеивания этикетки.
Таблица 3
| Наименование и условное обозначение | Количество |
| Электронный блок | 1 шт. |
| Преобразователи ультразвуковые типа D7910, D790, D790-SM, D790-RL, D790-SL, D791, D791-RM, D792, D793, D794, D797, D797-SM, D798, D798-LF, D798-SM, D799, D7908, D7906-SM, D7226, MTD705, производства компании «Olympus Scientific Solutions Americas», США | * |
| Щелочная батарея типа АА | 3 шт. |
| Тестовый образец | 1 шт. |
| Транспортировочный кейс | 1 шт. |
| Контактная жидкость | 1 флакон |
| Руководство по эксплуатации | 1 диск. |
| Руководство по началу работы | 1 экз. |
| Методика поверки | 1 экз. |
| * - Тип и количество зависит от заказа потребителя | |
осуществляется согласно методике поверки МП 003.Д4-14 «ГСИ. Толщиномеры ультразвуковые 27MG. Методика поверки», утвержденной ФГУП «ВНИИОФИ» в сентябре 2014 года.
Основные средства поверки:
Комплект образцовых ультразвуковых мер КМТ176М-1 (Госреестр № 6578-78).
Сведения о методах измерений приведены в разделах 4 и 5 руководства по эксплуатации «Толщиномеры ультразвуковые 27MG. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к толщиномерам ультразвуковым 27MG
Техническая документация компании «Olympus Scientific Solutions Americas», США.
Вне сферы государственного регулирования обеспечения единства измерений.
